マニュアルピンセット Lシリーズ
- 通常単価(税別)
- 7,919円～12,924円
- 税込単価
- 8,711円～14,216円
【特長】・ウエハーの表面接触部は2点接触のみで、ウエハーへの汚染も最小限です・従来の金属製ピンセットな...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表

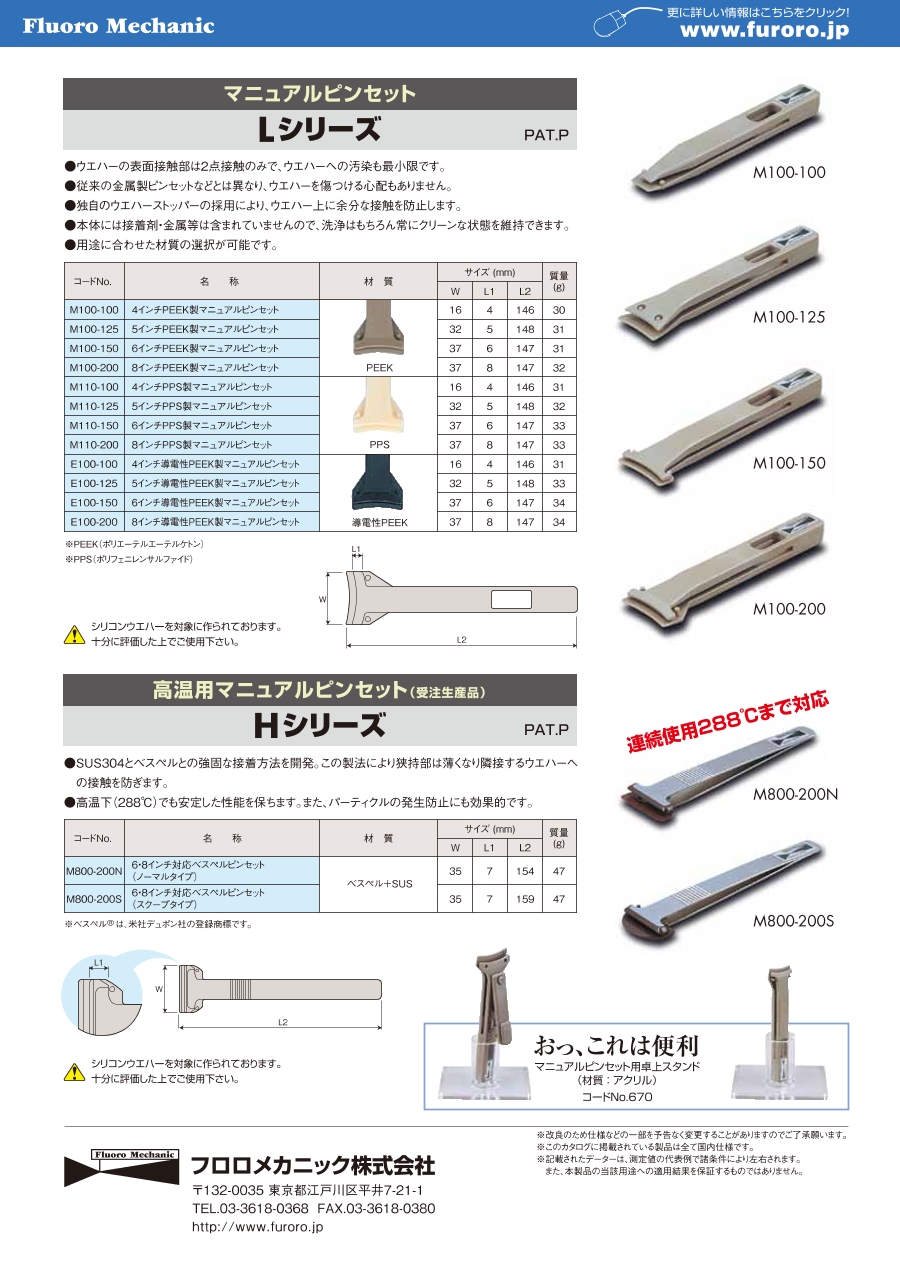

| 型番 | 名称 | 材質 | サイズ（mm） | 質量 （g） | ||
|---|---|---|---|---|---|---|
| W | L1 | L2 | ||||
| M100-100 | 4インチPEEK製マニュアルピンセット |  PEEK | 16 | 4 | 146 | 30 |
| M100-125 | 5インチPEEK製マニュアルピンセット | 32 | 5 | 148 | 31 | |
| M100-150 | 6インチPEEK製マニュアルピンセット | 37 | 6 | 147 | 31 | |
| M100-200 | 8インチPEEK製マニュアルピンセット | 37 | 8 | 147 | 32 | |
| M110-100 | 4インチPPS製マニュアルピンセット |  PPS | 16 | 4 | 146 | 31 |
| M110-125 | 5インチPPS製マニュアルピンセット | 32 | 5 | 148 | 32 | |
| M110-150 | 6インチPPS製マニュアルピンセット | 37 | 6 | 147 | 33 | |
| M110-200 | 8インチPPS製マニュアルピンセット | 37 | 8 | 147 | 33 | |
| E100-100 | 4インチ導電性PEEK製マニュアルピンセット |  導電性PEEK | 16 | 4 | 146 | 31 |
| E100-125 | 5インチ導電性PEEK製マニュアルピンセット | 32 | 5 | 148 | 33 | |
| E100-150 | 6インチ導電性PEEK製マニュアルピンセット | 37 | 6 | 147 | 34 | |
| E100-200 | 8インチ導電性PEEK製マニュアルピンセット | 37 | 8 | 147 | 34 | |
※PEEK（ポリエーテルエーテルケトン）
※PPS（ポリフェニレンサルファイド）
注意・禁止事項
シリコンウエハーを対象に作られております。十分に評価した上でご使用下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,769円 ( 11,846円 ) | 5日目 |
11,385円 ( 12,524円 ) | 5日目 |
12,154円 ( 13,369円 ) | 5日目 |
12,924円 ( 14,216円 ) | 在庫品1日目当日出荷可能 |
9,385円 ( 10,324円 ) | 5日目 |
10,000円 ( 11,000円 ) | 5日目 |
10,769円 ( 11,846円 ) | 在庫品1日目当日出荷可能 |
11,385円 ( 12,524円 ) | 在庫品1日目当日出荷可能 |
7,919円 ( 8,711円 ) | 5日目 |
8,672円 ( 9,539円 ) | 5日目 |
9,385円 ( 10,324円 ) | 5日目 |
10,000円 ( 11,000円 ) | 5日目 |
詳細情報
基本情報
【特長】
・ウエハーの表面接触部は2点接触のみで、ウエハーへの汚染も最小限です
・従来の金属製ピンセットなどとは異なり、ウエハーを傷つける心配もありません
・独自のウエハーストッパーの採用により、ウエハー上に余分な接触を防止します
・本体には接着剤・金属等は含まれていませんので、洗浄はもちろん常にクリーンな状態を維持できます
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
