桑名金属工業（旧:日立バルブ）

ステンレスバルブボールタイプ 10Kタイプフランジ形ボールバルブ一般用

カタログ |

通常単価(税別): 17,021円～328,645円

税込単価: 18,723円～361,510円

通常出荷日：3日目～7日目

【ブランド】日立金属（旧日立バルブ）【材質】弁箱：SCS13A/SCS14A/SCS16Aボール：SC...

よく一緒に見られています

桑名金属工業（旧:日立バルブ）

マレブルバルブ汎用10Kタイプミニボールバルブ（一般用）レバーハンドル式 1段レデューストボア

通常出荷日：3 日目

よく一緒に見られています

桑名金属工業（旧:日立バルブ）

通常出荷日：3 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

BU10F1B／BU10F1BM

注1）200Aの使用圧力：0.48MPa、使用温度：183℃以上の場合は、ギア操作機能付をご使用下さい。

BU10F1BO

ボールバルブ（フローティング型）FTシート

製品仕様

BU10F1B

品番	品名	材質	数量
1	弁箱1段	SCS13A	1
2	弁箱2段	SCS13A	1
3	弁棒	SUS304	1
4	ボール	SCS13A	1
5	シートリング	FTシート	2
6	植込みボルト	SUS304	1組
7	六角ナット	SUS304	1組
8	スラストリング	強化PTFE	1
9	ステムベアリング	強化PTFE	1
10	グランドベアリング（125A≦）	PTFE	1
11	ストッパー	SUS304	1
12	パッキン押え	SCS13A	1
13	パッキン押えボルト	SUS304	2
14	ハンドル（≦100A）	FCMB340-10	1
15	スナップリング	SUS304	2
16	ガスケット	強化PTFE	1
17	パッキン	PTFE	1組
18	パッキン受け輪（15A～32A）	SUS304	1
19	ハンドルボス（125A≦）	SCS13A	1
20	固定ボルト（125A≦）	SUS304	1
21	パイプ（125A≦）	SGP	1

BU10F1BM

品番	品名	材質	数量
1	弁箱1段	SCS14A	1
2	弁箱2段	SCS14A	1
3	弁棒（15A～100A）	ASTM A182-316L	1
3	弁棒（125A～200A）	SUS316	1
4	ボール	SCS14A	1
5	シートリング	FTシート	2
6	植込みボルト	SUS304	1組
7	六角ナット	SUS304	1組
8	スラストリング	強化PTFE	1
9	ステムベアリング	強化PTFE	1
10	グランドベアリング（125A≦）	PTFE	1
11	ストッパー	SUS304	1
12	パッキン押え	SCS13A	1
13	パッキン押えボルト	SUS304	2
14	ハンドル（≦100A）	FCMB340-10	1
15	スナップリング	SUS304	2
16	ガスケット	強化PTFE	1
17	パッキン	PTFE	1組
18	パッキン受け輪（15A～32A）	ASTM A240-316L	1
19	ハンドルボス（125A≦）	SCS13A	1
20	固定ボルト（125A≦）	SUS304	1
21	パイプ（125A≦）	SGP	1

BU10F1BO

品番	品名	材質	数量
1	弁箱1段	SCS16A	1
2	弁箱2段	SCS16A	1
3	弁棒	ASTM A182-316L	1
4	ボール	SCS16A	1
5	シートリング	FTシート	2
6	植込みボルト	SUS304	1組
7	六角ナット	SUS304	1組
8	スラストリング	強化PTFE	1
9	ステムベアリング	強化PTFE	1
11	ストッパー	SUS304	1
12	パッキン押え	SCS13A	1
13	パッキン押えボルト	SUS304	2
14	ハンドル	FCMB340-10	1
15	スナップリング	SUS304	2
16	ガスケット	強化PTFE	1
17	パッキン	PTFE	1組
18	パッキン受け輪（15A～32A）	ASTM A240-316L	1

※品番は上記外形図に対応

規格表

BU10F1B / BU10F1BM

BU10F1BO

追加工

使用例

圧力－温度レーティング ASME B 16.34-1996

使用温度	150lb
	CF8	CF8M
	（SCS13A）	（SCS14A）
-29～+38℃	1.90 MPa	1.90 MPa
93℃	1.59 MPa	1.62 MPa
149℃	1.41 MPa	1.48 MPa
204℃	1.31 MPa	1.34 MPa
260℃	1.17 MPa	1.17 MPa
316℃	0.97 MPa	0.97 MPa
343℃	0.86 MPa	0.86 MPa
371℃	0.76 MPa	0.76 MPa
399℃	0.66 MPa	0.66 MPa

商品特長詳細

製作基準

※1 特殊PTFE（FTシート）はPTFEとPFAの優れた特性を兼ね備えたシートです。
※2 特殊PTFE（Pシート）は、カーボン系強化材料を含む複数のPTFEモノマーで構成する、流体温度300℃まで使用可能なシートです。

型番リスト

表示件数

型番

本体材質	供給側管フランジの呼び	制御側管フランジの呼び	最小発注数量

[ステンレス鋳鋼] SCS13A	15A(1/2B)	15A(1/2B)	1個
[ステンレス鋳鋼] SCS13A	20A(3/4B)	20A(3/4B)	1個
[ステンレス鋳鋼] SCS13A	25A(1B)	25A(1B)	1個
[ステンレス鋳鋼] SCS13A	32A(1 1/4B)	32A(1 1/4B)	1個
[ステンレス鋳鋼] SCS13A	40A(1 1/2B)	40A(1 1/2B)	1個
[ステンレス鋳鋼] SCS13A	50A(2B)	50A(2B)	1個
[ステンレス鋳鋼] SCS13A	65A(2 1/2B)	65A(2 1/2B)	1個
[ステンレス鋳鋼] SCS13A	80A(3B)	80A(3B)	1個
[ステンレス鋳鋼] SCS13A	100A(4B)	100A(4B)	1個
[ステンレス鋳鋼] SCS13A	125A(5B)	125A(5B)	1個
[ステンレス鋳鋼] SCS13A	150A(6B)	150A(6B)	1個
[ステンレス鋳鋼] SCS16A	20A(3/4B)	20A(3/4B)	1個

通常単価(税別) (税込単価)	通常出荷日

17,021円 ( 18,723円 )	3日目
18,236円 ( 20,060円 )	3日目
27,580円 ( 30,338円 )	3日目
32,863円 ( 36,149円 )	3日目
37,304円 ( 41,034円 )	3日目
47,726円 ( 52,499円 )	3日目
65,425円 ( 71,968円 )	3日目
77,779円 ( 85,557円 )	3日目
123,109円 ( 135,420円 )	3日目
265,735円 ( 292,309円 )	3日目
328,645円 ( 361,510円 )	3日目
39,587円 ( 43,546円 )	7日目

詳細情報

基本情報

基本情報

【ブランド】日立金属（旧日立バルブ）
【材質】
弁箱：SCS13A/SCS14A/SCS16A
ボール：SCS13A/SCS14A/SCS16A
シートリング：特殊PTFE
パッキン：PTFE
【構造】
スタンダードボア

ステンレスバルブ。
【特長】
・耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用
・用途・目的に応じたライフサイクルを考えた2シリーズ（H&S）をラインアップ
・強度バランスを考慮して設計
・Hシリーズは装置全体の美観を考慮し、ロストワックス製法を全面採用

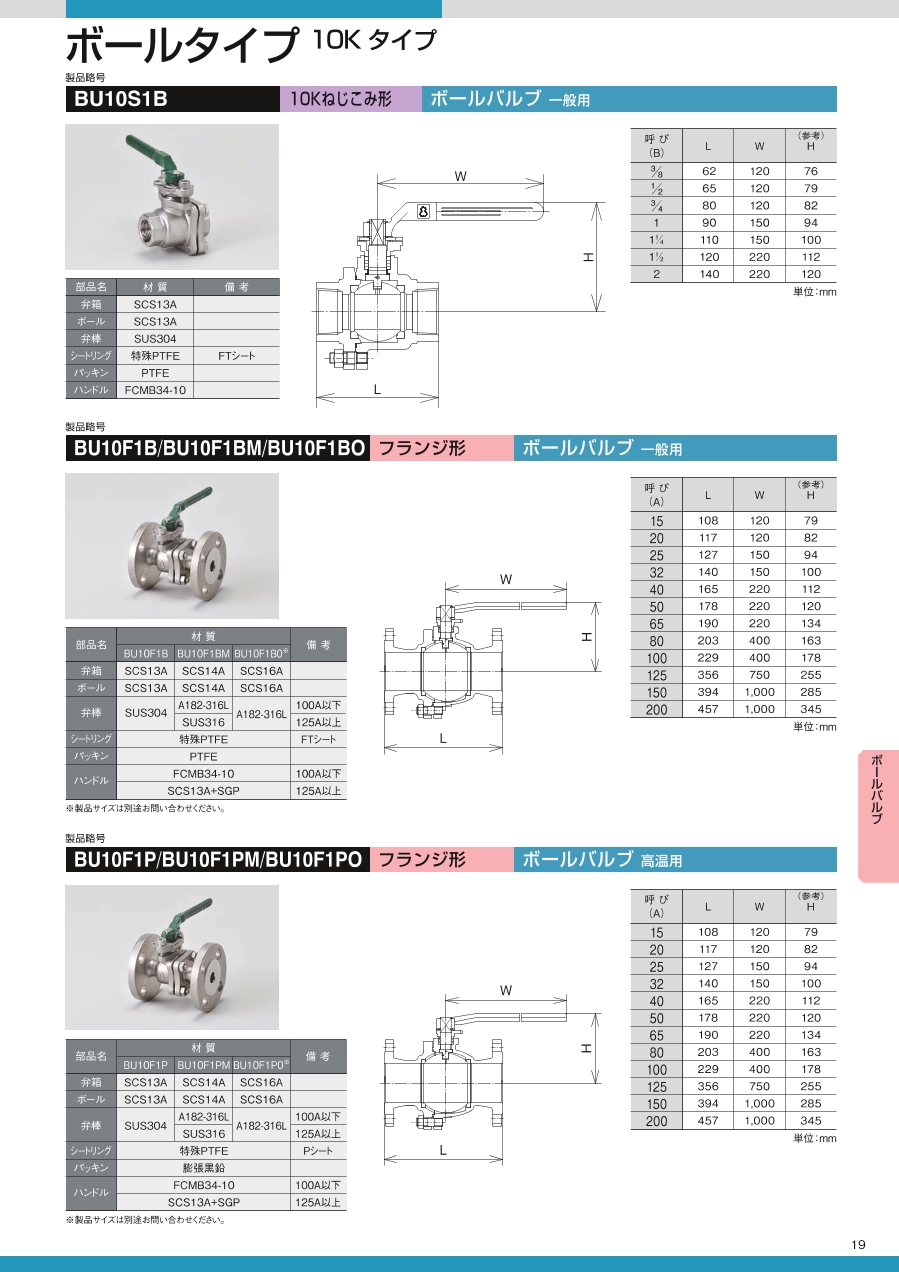

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ボールバルブ　レデューストボアタイプ
在庫品のため即日出荷可能です。
ミスミ
ボールバルブ　フルボア（大流量）タイプ
在庫品のため即日出荷可能です。
ミスミ
小型ボールバルブ　ストレートタイプ　ＰＴオス・ＰＴメス
トルクが軽く、開閉がスムーズな小型ボールバルブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
