ステンレスバルブ Sシリーズ 10Kタイプ フランジ形 仕切弁
- 通常単価(税別)
- 42,018円～822,679円
- 税込単価
- 46,220円～904,947円
通常出荷日：3日目
ステンレスバルブ【特長】・耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用。・用途・...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

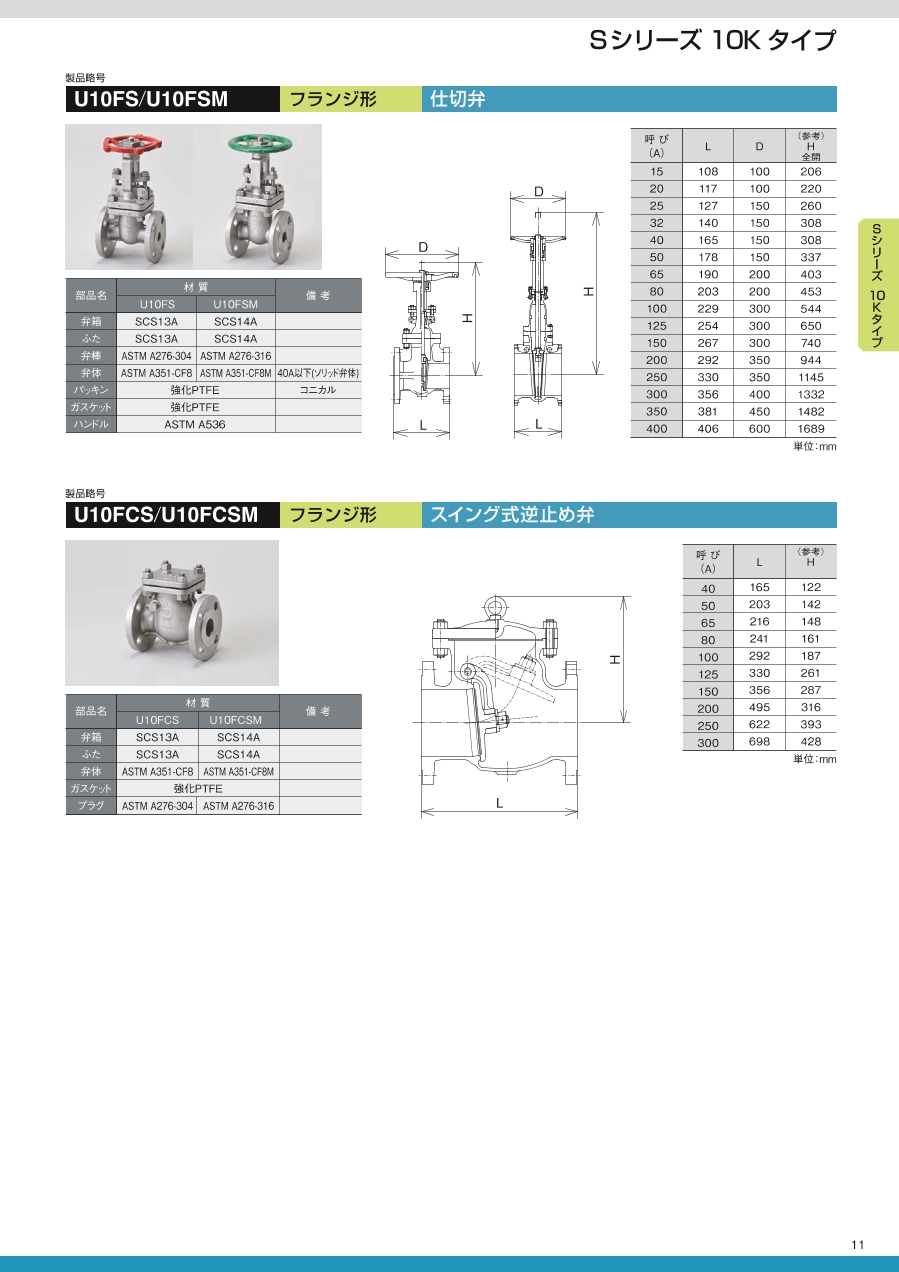

外形図
U10FS
U10FSM
製品仕様
U10FS
| 品番 | 品名 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | 弁箱（15A～250A） | SCS13A | 1 | - |
| 1 | 弁箱（300A） | SCS13A | 1 | Co-Cr-W溶着 |
| 2 | ふた | SCS13A | 1 | - |
| 3 | 弁体 | ASTM A351-CF8 | 1 | - |
| 4 | 弁棒 | ASTM A276-304 | 1 | - |
| 5 | ハンドル車（15A～250A） | ASTM A47 | 1 | - |
| 5 | ハンドル車（300A） | ASTM A536 | 1 | - |
| 6 | ガスケット | V/#7020 | 1 | - |
| 7 | パッキン押え | ASTM A351-CF8 | 1 | - |
| 8 | パッキン押え輪 | ASTM A351-CF8M | 1 | - |
| 9 | パッキン | H9002-CF15+H9020 | 1組 | - |
| 10 | アイボルトピン | ASTM A276-304 | 2 | - |
| 11 | ヨークスリーブ | ASTM A439-D2 | 1 | - |
| 12 | スリーブ押え（32A～300A） | ASTM A351-CF8 | 1 | - |
| 13 | ハンドルナット | ASTM A351-CF8 | 1 | - |
| 14 | アイボルト | ASTM A193-B8 | 2 | - |
| 15 | アイボルト用ナット | ASTM A194-8 | 2 | - |
| 16 | ふたボルト | ASTM A193-B8 | 1組 | - |
| 17 | ふたボルト用ナット | ASTM A194-8 | 1組 | - |
| 18 | 座金（25A≧） | ASTM A240-304 | 1 | - |
U10FSM
| 品番 | 品名 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | 弁箱（15A～250A） | SCS14A | 1 | - |
| 1 | 弁箱（300A） | SCS14A | 1 | Co-Cr-W溶着 |
| 2 | ふた | SCS14A | 1 | - |
| 3 | 弁体 | ASTM A351-CF8M | 1 | - |
| 4 | 弁棒 | ASTM A276-316 | 1 | - |
| 5 | ハンドル車（15A～250A） | ASTM A47 | 1 | - |
| 5 | ハンドル車（300A） | ASTM A536 | 1 | - |
| 6 | ガスケット | V/#7020 | 1 | - |
| 7 | パッキン押え | ASTM A351-CF8 | 1 | - |
| 8 | パッキン押え輪 | ASTM A351-CF8M | 1 | - |
| 9 | パッキン | H9002-CF15+H9020 | 1組 | - |
| 10 | アイボルトピン | ASTM A276-304 | 2 | - |
| 11 | ヨークスリーブ | ASTM A439-D2 | 1 | - |
| 12 | スリーブ押え（32A～300A） | ASTM A351-CF8 | 1 | - |
| 13 | ハンドルナット | ASTM A351-CF8 | 1 | - |
| 14 | アイボルト | ASTM A193-B8 | 2 | - |
| 15 | アイボルト用ナット | ASTM A194-8 | 2 | - |
| 16 | ふたボルト | ASTM A193-B8 | 1 組 | - |
| 17 | ふたボルト用ナット | ASTM A194-8 | 1組 | - |
| 18 | 座金（25A≧） | ASTM A240-304 | 1 | - |
※品番は上記外形図に対応
規格表
追加工
使用例
圧力－温度レーティング ASME B 16.34-1996
| 使用温度 | 150lb | |
|---|---|---|
| CF8 | CF8M | |
| （SCS13A） | （SCS14A） | |
| -29～+38℃ | 1.90 MPa | 1.90 MPa |
| 93℃ | 1.59 MPa | 1.62 MPa |
| 149℃ | 1.41 MPa | 1.48 MPa |
| 204℃ | 1.31 MPa | 1.34 MPa |
| 260℃ | 1.17 MPa | 1.17 MPa |
| 316℃ | 0.97 MPa | 0.97 MPa |
| 343℃ | 0.86 MPa | 0.86 MPa |
| 371℃ | 0.76 MPa | 0.76 MPa |
| 399℃ | 0.66 MPa | 0.66 MPa |
商品特長詳細
製作基準
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,018円 ( 46,220円 ) | 3日目 |
43,479円 ( 47,827円 ) | 3日目 |
54,052円 ( 59,457円 ) | 3日目 |
62,056円 ( 68,262円 ) | 3日目 |
66,387円 ( 73,026円 ) | 3日目 |
84,903円 ( 93,393円 ) | 3日目 |
99,261円 ( 109,187円 ) | 3日目 |
121,855円 ( 134,041円 ) | 3日目 |
157,558円 ( 173,314円 ) | 3日目 |
244,150円 ( 268,565円 ) | 3日目 |
304,723円 ( 335,195円 ) | 3日目 |
541,957円 ( 596,153円 ) | 3日目 |
822,679円 ( 904,947円 ) | 3日目 |
詳細情報
基本情報
ステンレスバルブ
【特長】
・耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用。
・用途・目的に応じたライフサイクルを考えた2シリーズ（H&S）をラインアップ。
・強度バランスを考慮して設計。
・Hシリーズは装置全体の美観を考慮し、ロストワックス製法を全面採用。
