Hシリーズ 10Kタイプ ねじこみ形 ディスク入り玉形弁 JIS面間タイプ(JIS B 2011)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
USD-3/8の仕様・寸法情報
本体形状
ストレート
本体材質
[ステンレス鋳鋼] SCS13A
使用流体
水 / 空気 / 油 / ガス / 薬品
呼び圧力
10K
供給側 接続種類
Rc(ねじこみ形)
供給側 配管ねじの呼び
3/8B(10A)
制御側 接続種類
Rc(ねじこみ形)
制御側 配管ねじの呼び
3/8B(10A)
ハンドル形状
丸形ハンドル
本体ライニング
なし
最高使用圧力(MPa)
1.4
-
-
商品情報
外形図
製品仕様
| 部品名 | 材質 | 備考 |
|---|---|---|
| 弁箱 | SCS13A | - |
| ふた | SCS13A | - |
| 弁棒 | SUS304 | - |
| ディスク | 強化PTFE | - |
| 弁体 | SUS304 | - |
| パッキン | 強化PTFE | コニカル |
| ガスケット | 強化PTFE | - |
| ハンドル | ADC | - |
規格表
詳細情報
基本情報
ステンレスバルブ
【特長】
・耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用。
・用途・目的に応じたライフサイクルを考えた2シリーズ（H&S）をラインアップ。
・強度バランスを考慮して設計。
・Hシリーズは装置全体の美観を考慮し、ロストワックス製法を全面採用

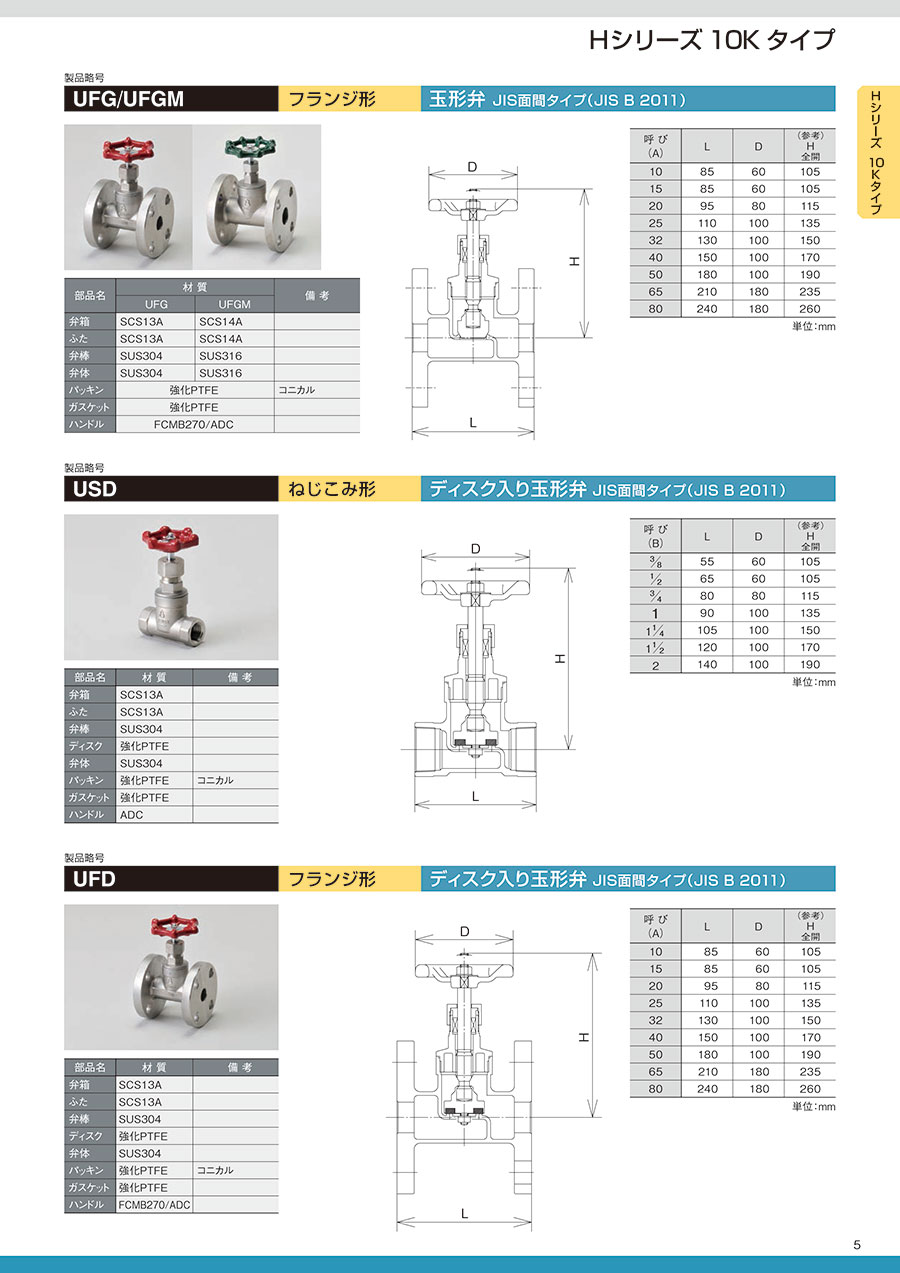

カタログ
Hシリーズ 10Kタイプ ねじこみ形 ディスク入り玉形弁 JIS面間タイプ(JIS B 2011)の型番USD-3/8のページです。
型番USD-3/8に関する仕様情報を記載しております。
