Hシリーズ 10Kタイプ フランジ形 玉形弁 JIS面間タイプ（JIS B 2011）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 21,518円～57,473円特別価格
- 税込単価
- 23,670円～63,220円特別価格
【特長】・耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用。...
詳細情報を確認する未確定：候補が5型番あります。
商品情報

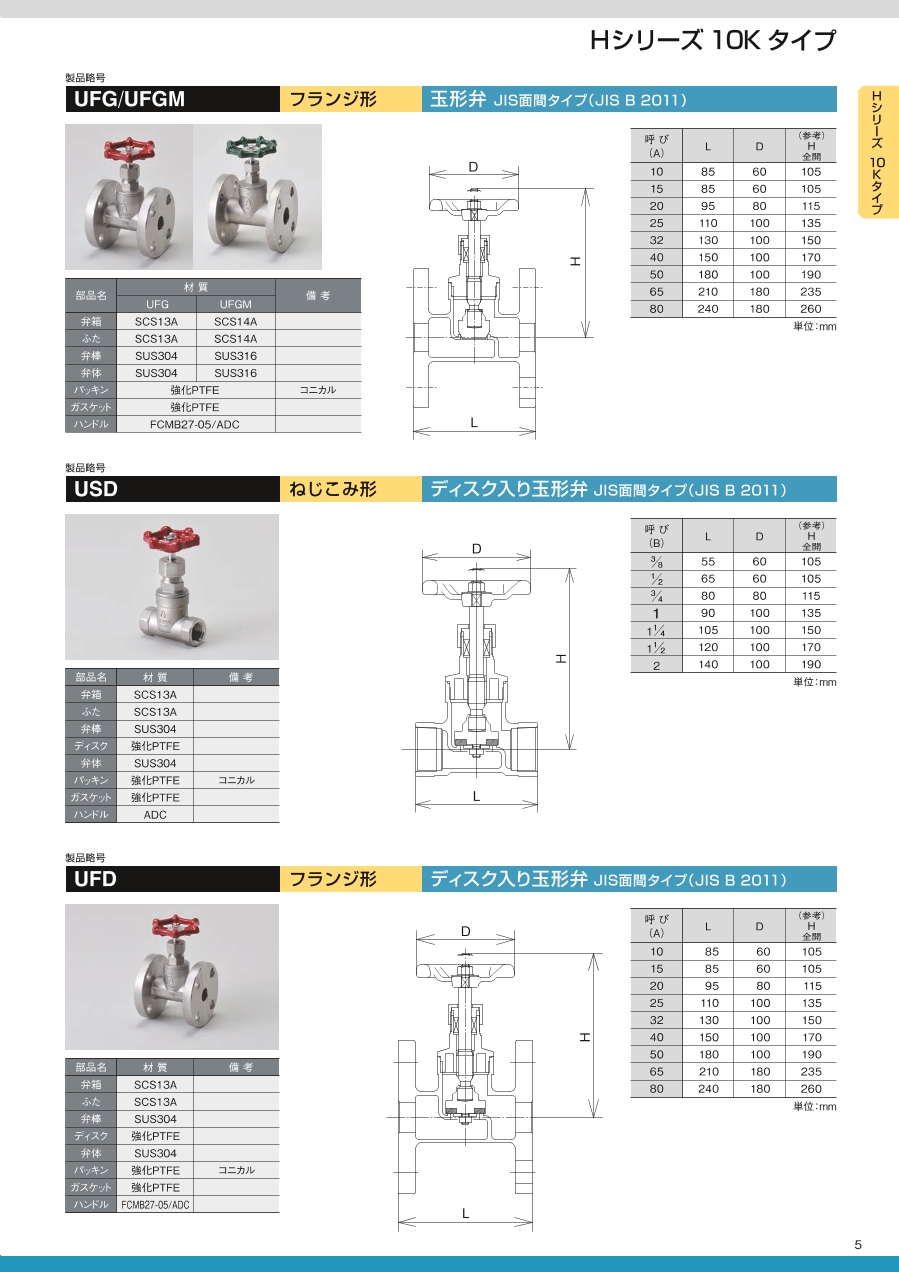

外形図
製品仕様
単位：mm
| 呼径（A） | L | D | （参考） H 全開 |
|---|---|---|---|
| 10 | 85 | 60 | 105 |
| 15 | 85 | 60 | 105 |
| 20 | 95 | 80 | 115 |
| 25 | 110 | 100 | 135 |
| 32 | 130 | 100 | 150 |
| 40 | 150 | 100 | 170 |
| 50 | 180 | 100 | 190 |
| 65 | 210 | 180 | 235 |
| 80 | 240 | 180 | 260 |
| 部品名 | 材質 | 備考 | |
|---|---|---|---|
| UFG | UFGM | ||
| 弁箱 | SCS13A | SCS14A | - |
| ふた | SCS13A | SCS14A | - |
| 弁棒 | SUS304 | SUS316 | - |
| 弁体 | SUS304 | SUS316 | - |
| パッキン | 強化PTFE | コニカル | |
| ガスケット | 強化PTFE | - | |
| ハンドル | FCMB27-05/ADC | - | |
詳細情報
基本情報
【特長】
・耐食耐久性に優れたオーステナイト系（Cr-Ni系）ステンレスを使用。
・用途・目的に応じたライフサイクルを考えた2シリーズ （H&S）をラインアップ。
・強度バランスを考慮して設計。Hシリーズは装置全体の美観を考慮し、ロストワックス製法を全面採用。
