油圧用 管フランジ 21MPa SSF
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,026円～65,735円特別価格
- 税込単価
- 2,229円～72,309円特別価格
21MPaまで対応可能な、高圧用にお使いいただける角フランジになります。
詳細情報を確認する- 種類
- 油圧用管フランジ
- フランジ規格
- JIS B 2291
- 油圧用管フランジ種類
- SSF
- 呼び圧力
- 21MPa
- 表面処理
- なし
未確定：候補が18型番あります。
商品情報
外形図
製品仕様
材質
- ステンレス鋼：SUS304
- 炭素鋼：SS
［例］SUS304の場合⇒SSF-10A-SU4、炭素鋼の場合⇒SSF-10A
規格表
| 品名 | サイズ | A | B | C | 参考 | ||
|---|---|---|---|---|---|---|---|
| ボルト | JISB2401-B | ||||||
| SSF | 10A | 3/8 | 54 | 36 | 22 | M10×45L | G25 |
| SSF | 15A | 1/2 | 54 | 36 | 22 | M10×45L | G25 |
| SSF | 20A | 3/4 | 58 | 40 | 22 | M10×45L | G30 |
| SSF | 25A | 1 | 68 | 48 | 28 | M12×55L | G35 |
| SSF | 32A | 1 1/4 | 76 | 56 | 28 | M12×55L | G40 |
| SSF | 40A | 1 1/2 | 92 | 65 | 36 | M16×70L | G50 |
| SSF | 50A | 2 | 100 | 73 | 36 | M16×70L | G60 |
| SSF | 65A | 2 1/2 | 128 | 92 | 45 | M20×90L | G75 |
| SSF | 80A | 3 | 140 | 103 | 45 | M22×90L | G85 |
※SSFはSSAとSSBにキャップボルト・ORでセットにされています。
ボルトの強さは11Tを使用しています。
ステンレス製フランジのキャップボルトはSUS304を使用しています。
※これらの寸法は予告なしに多少変更する場合があります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,357円 ( 2,593円 ) | 2日目 |
6,738円 ( 7,412円 ) | 2日目 |
2,026円 ( 2,229円 ) | 2日目 |
6,738円 ( 7,412円 ) | 2日目 |
2,197円 ( 2,417円 ) | 2日目 |
7,178円 ( 7,896円 ) | 2日目 |
2,987円 ( 3,286円 ) | 2日目 |
10,831円 ( 11,914円 ) | 2日目 |
3,301円 ( 3,631円 ) | 2日目 |
12,782円11,759円 ( 12,935円 ) | 2日目 |
5,554円 ( 6,109円 ) | 2日目 |
22,983円20,684円 ( 22,752円 ) | 2日目 |
6,007円 ( 6,608円 ) | 2日目 |
26,697円 ( 29,367円 ) | 2日目 |
13,535円 ( 14,889円 ) | 2日目 |
51,818円46,636円 ( 51,300円 ) | 2日目 |
14,429円 ( 15,872円 ) | 2日目 |
65,735円59,161円 ( 65,077円 ) | 2日目 |

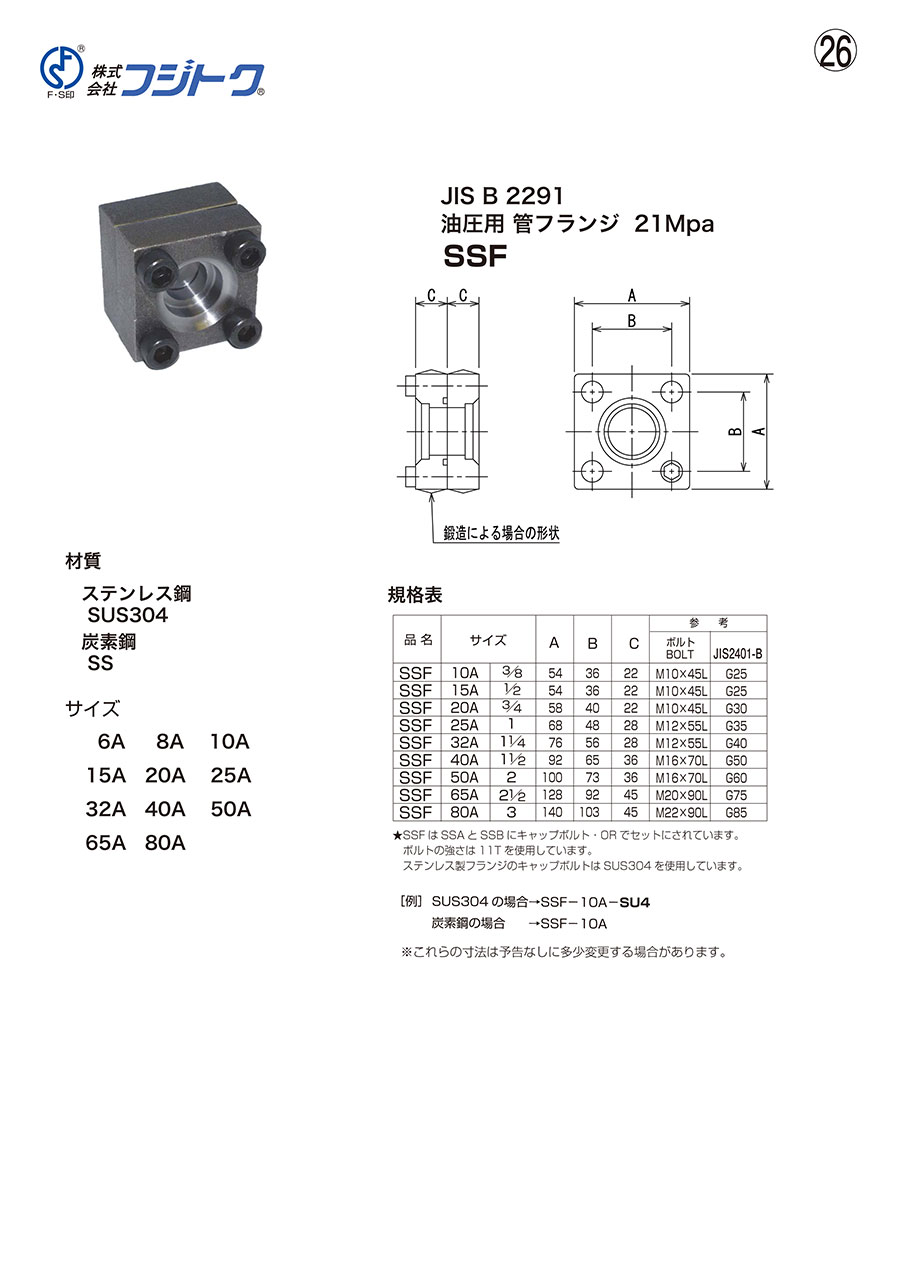

カタログ
