桑名金属工業（旧:日立バルブ）

マレブルバルブ 20Kタイプベローズバルブフランジ形外ねじB・Bタイプ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 23,098円～693,778円特別価格

税込単価: 25,408円～763,156円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

通常出荷日：2 日目～

【特長】・要部には主に13Crステンレス鋼を用い、最高350℃の高温流体まで使...

本体形状
ストレート
本体材質
FCD-S
使用流体
水 / 空気 / 油 / 蒸気
呼び圧力
20K
供給側接続種類
フランジ形
制御側接続種類
フランジ形
ハンドル形状
丸形ハンドル
本体ライニング
なし
最高使用圧力 (MPa)
2.50

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

品名	材質	備考
弁箱	FCD-S	-
ふた	FCD-S	-
弁棒	SUS410	-
弁座輪	SUS410	ハードフェーシング
弁体	SUS304	ハードフェーシング（呼径50A以下）
	ASTM A182-F304	ハードフェーシング（呼径65～100A）
	SCS1	ハードフェーシング（呼径125A以上）
ベローズ	SUS316L	-
ハンドル車	FCMB340	色：黒
ガスケット	H1215	-
パッキン	H350+H2200	-

規格表

呼径（A）	L	H	D
15	110	181	100
20	120	191	100
25	130	196	120
32	160	208	120
40	180	243	160
50	230	253	180
65	292	309	224
80	318	377	250
100	356	402	300
125	400	491	355
150	444	562	400
200	559	713	450
250	622	869	560

接続部規格 JIS B 2239 20K RF

注意・禁止事項

ベローズバルブのグランド部は定期的な増し締めの必要はありませんが、ふたボルトは振動や熱応力により緩む可能性もありますので、定期的にメンテナンスしてください。

型番リスト

表示件数

型番

供給側管フランジの呼び	制御側管フランジの呼び	最小発注数量

15A(1/2B)	15A(1/2B)	1個
20A(3/4B)	20A(3/4B)	1個
25A(1B)	25A(1B)	1個
32A(1 1/4B)	32A(1 1/4B)	1個
40A(1 1/2B)	40A(1 1/2B)	1個
50A(2B)	50A(2B)	1個
65A(2 1/2B)	65A(2 1/2B)	1個
80A(3B)	80A(3B)	1個
100A(4B)	100A(4B)	1個
125A(5B)	125A(5B)	1個
150A(6B)	150A(6B)	1個
200A(8B)	200A(8B)	1個

通常単価(税別) (税込単価)	通常出荷日

23,098円 ( 25,408円 )	3日目
27,604円 ( 30,364円 )	3日目
36,274円 ( 39,901円 )	3日目
36,773円 ( 40,450円 )	3日目
63,200円 ( 69,520円 )	3日目
83,619円 ( 91,981円 )	3日目
125,851円113,265円 ( 124,592円 )	3日目
138,967円125,070円 ( 137,577円 )	3日目
190,525円171,472円 ( 188,619円 )	3日目
345,673円311,105円 ( 342,216円 )	3日目
436,145円392,530円 ( 431,783円 )	3日目
693,778円624,400円 ( 686,840円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・要部には主に13Crステンレス鋼を用い、最高350℃の高温流体まで使用可能です。
・特殊流体にもパッキン、ガスケット要部品を変更することによって対応いたします。

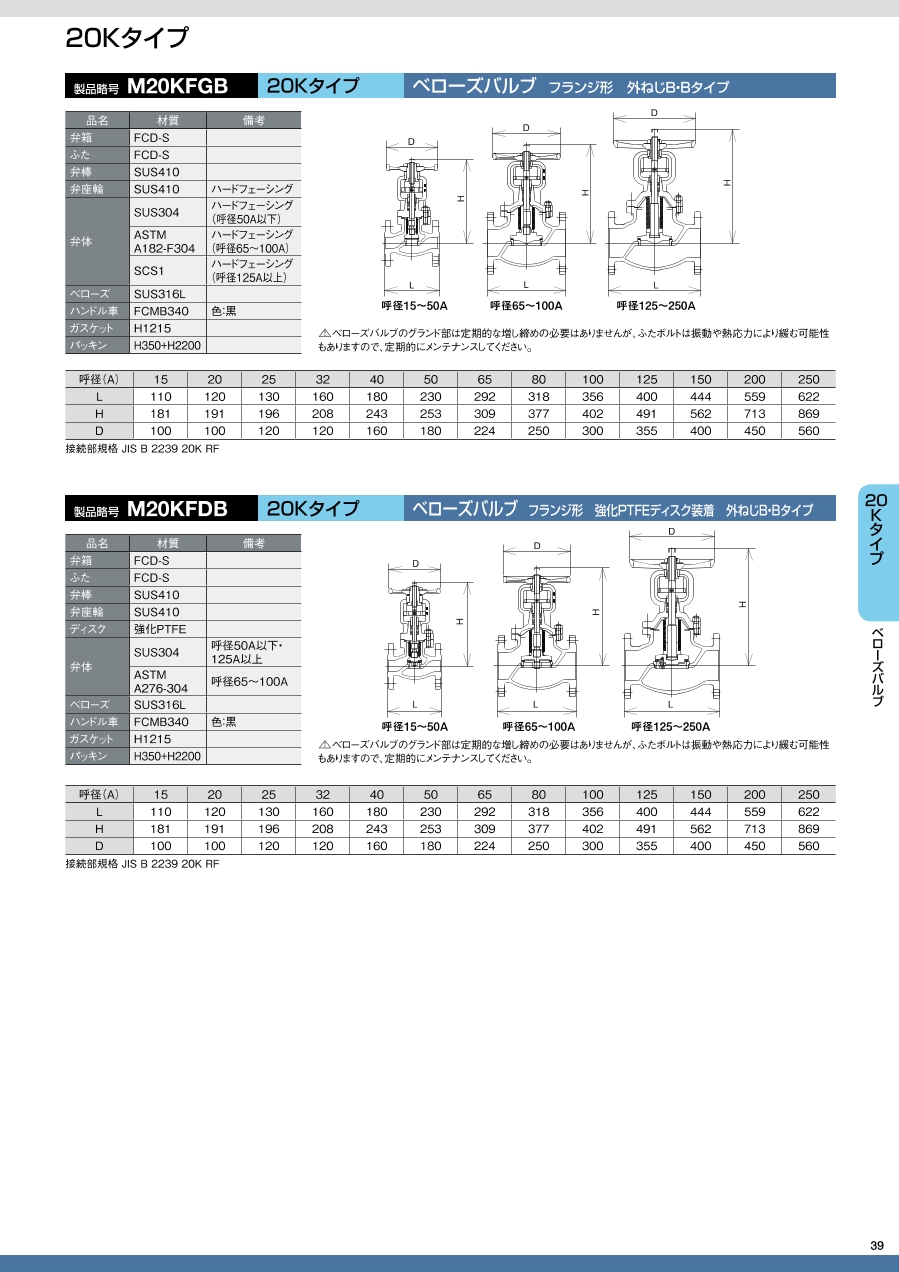

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
