ダクタイル鉄鋳製 マレブル ボールバルブ（一般用） フランジ形 フルボア 10Kタイプ
- 通常単価(税別)
- 13,062円～210,109円
- 税込単価
- 14,368円～231,120円
【ブランド】日立金属（旧日立バルブ）【材質】弁箱：FCD-Sシートリング：FT...
詳細情報を確認する
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| 品名 | 材質 | 備考 |
|---|---|---|
| 弁箱 | FCD-S | - |
| ボール | SCS13A | - |
| 弁棒 | SUS403 | - |
| シートリング | FTシート | - |
| ハンドル | FCMB340 | 色：青 呼径15～100A |
| ハンドルポス+パイプ | FCMB340+STPG | 色：青 呼径125～200A |
| ガスケット | 強化PTFE | - |
| パッキン | PTFE | - |
注：外部ストッパー／弁棒：二面幅
規格表
| 呼径（A） | L | H | W |
|---|---|---|---|
| 15 | 108 | 73 | 120 |
| 20 | 117 | 76 | 120 |
| 25 | 127 | 92 | 150 |
| 32 | 140 | 98 | 150 |
| 40 | 165 | 110 | 220 |
| 50 | 178 | 117 | 220 |
| 65 | 190 | 132 | 220 |
| 80 | 203 | 170 | 320 |
| 100 | 229 | 186 | 400 |
| 125 | 292 | 225 | 800 |
| 150 | 394 | 245 | 1,000 |
| 200 | 457 | 301 | 1,200 |
接続部規格：JIS B 2239 10K FF
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,062円 ( 14,368円 ) | 4日目 |
16,308円 ( 17,939円 ) | 4日目 |
18,602円 ( 20,462円 ) | 4日目 |
27,347円 ( 30,082円 ) | 3日目 |
29,262円 ( 32,188円 ) | 4日目 |
35,666円 ( 39,233円 ) | 4日目 |
49,484円 ( 54,432円 ) | 4日目 |
68,421円 ( 75,263円 ) | 4日目 |
95,342円 ( 104,876円 ) | 4日目 |
210,109円 ( 231,120円 ) | 3日目 |
詳細情報
基本情報
【ブランド】日立金属（旧日立バルブ）
【材質】
弁箱：FCD-S
シートリング：FTシート
パッキン：PTFE
【構造】
フルボア
【特長】
・一般弁は20Kタイプをベースとしたバルブです
・様々な仕様に使えます
・特殊流体にもパッキン、ガスケット、要部材を交換することによって対応いたします
・純正部品によるメンテナンスもお受けいたします
・要部には主に13クロムステンレス鋼を用い、最高300℃まで使えます

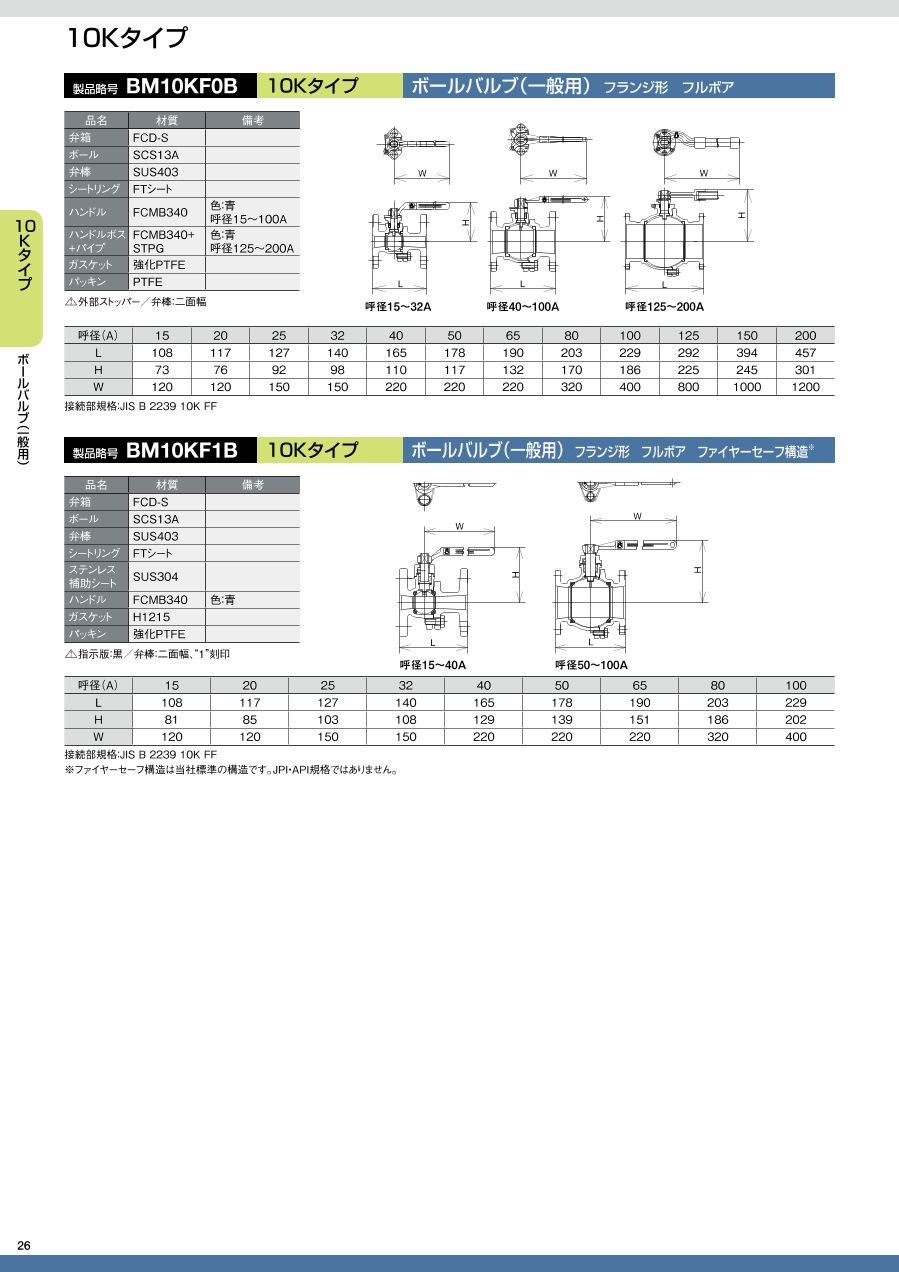

カタログ
