フジトク

油圧用管フランジ 21MPa SSA/SSB

Name: 油圧用 管フランジ 21MPa SSA/SSB
Brand: フジトク
SKU: 221000566002
Rating: 4.6 (3 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 905円～32,767円特別価格

税込単価: 996円～36,044円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジトク

油圧用管フランジ 21MPa SHA/SHB

通常価格(税別)： 1,282円 (税込価格：1,410円)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フジトク

油圧用管フランジ 21MPa SSF

通常価格(税別)： 2,026円 (税込価格：2,229円)

通常出荷日：2 日目

21MPaまで対応可能な、高圧用にお使いいただける角フランジになります。

詳細情報を確認する

種類
油圧用管フランジ
フランジ規格
JIS B 2291
呼び圧力
21MPa
表面処理
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SSBボルト穴は、Mねじになります。

製品仕様

材質

ステンレス鋼：SUS304
炭素鋼：SS

規格表

SSA

品名	サイズ		A	B	C	参考
品名	サイズ		A	B	C	ボルト	JISB2401-B
SSA	10A	3/8	54	36	22	M10	G25
SSA	15A	1/2	54	36	22	M10	G25
SSA	20A	3/4	58	40	22	M10	G30
SSA	25A	1	68	48	28	M12	G35
SSA	32A	1 1/4	76	56	28	M12	G40
SSA	40A	1 1/2	92	65	36	M16	G50
SSA	50A	2	100	73	36	M16	G60
SSA	65A	2 1/2	128	92	45	M20	G75
SSA	80A	3	140	103	45	M22	G85

※これらの寸法は予告なしに多少変更する場合があります。

SSB

品名	サイズ		A	B	C	参考
品名	サイズ		A	B	C	ボルト	JISB2401-B
SSB	10A	3/8	54	36	22	M10	G25
SSB	15A	1/2	54	36	22	M10	G25
SSB	20A	3/4	58	40	22	M10	G30
SSB	25A	1	68	48	28	M12	G35
SSB	32A	1 1/4	76	56	28	M12	G40
SSB	40A	1 1/2	92	65	36	M16	G50
SSB	50A	2	100	73	36	M16	G60
SSB	65A	2 1/2	128	92	45	M20	G75
SSB	80A	3	140	103	45	M22	G85

型番リスト

表示件数

型番

油圧用管フランジ種類	材質	径の呼び	最小発注数量

SSA	SS	10A	1個
SSA	SUS304	10A	1個
SSA	SS	15A	1個
SSA	SS	20A	1個
SSA	SUS304	20A	1個
SSA	SS	25A	1個
SSA	SUS304	25A	1個
SSA	SS	32A	1個
SSA	SUS304	32A	1個
SSA	SS	40A	1個
SSA	SUS304	40A	1個
SSA	SS	50A	1個
SSA	SUS304	50A	1個
SSA	SS	65A	1個
SSA	SUS304	65A	1個
SSA	SS	80A	1個
SSA	SUS304	80A	1個
SSB	SS	10A	1個
SSB	SUS304	10A	1個
SSB	SS	15A	1個
SSB	SUS304	15A	1個
SSB	SS	20A	1個
SSB	SUS304	20A	1個
SSB	SS	25A	1個
SSB	SUS304	25A	1個
SSB	SS	32A	1個
SSB	SUS304	32A	1個
SSB	SS	40A	1個
SSB	SUS304	40A	1個
SSB	SS	50A	1個
SSB	SUS304	50A	1個
SSB	SS	65A	1個
SSB	SUS304	65A	1個
SSB	SS	80A	1個
SSB	SUS304	80A	1個

通常単価(税別) (税込単価)	通常出荷日

1,310円 ( 1,441円 )	2日目
3,627円 ( 3,990円 )	2日目
905円 ( 996円 )	在庫品1日目当日出荷可能
982円 ( 1,080円 )	在庫品1日目当日出荷可能
4,405円 ( 4,846円 )	2日目
1,296円 ( 1,426円 )	在庫品1日目当日出荷可能
5,266円 ( 5,793円 )	2日目
1,522円 ( 1,674円 )	2日目
6,180円 ( 6,798円 )	2日目
2,397円 ( 2,637円 )	2日目
10,943円10,067円 ( 11,074円 )	2日目
2,897円 ( 3,187円 )	2日目
12,969円 ( 14,266円 )	2日目
6,838円 ( 7,522円 )	2日目
24,848円22,363円 ( 24,599円 )	2日目
7,522円 ( 8,274円 )	2日目
31,400円28,260円 ( 31,086円 )	2日目
1,458円 ( 1,604円 )	2日目
4,054円 ( 4,459円 )	2日目
973円 ( 1,070円 )	2日目
4,054円 ( 4,459円 )	2日目
944円 ( 1,038円 )	2日目
4,128円 ( 4,541円 )	2日目
1,368円 ( 1,505円 )	2日目
5,612円 ( 6,173円 )	2日目
1,540円 ( 1,694円 )	2日目
6,665円 ( 7,332円 )	2日目
2,937円 ( 3,231円 )	2日目
11,647円10,715円 ( 11,787円 )	2日目
3,067円 ( 3,374円 )	2日目
13,654円 ( 15,019円 )	2日目
6,494円 ( 7,143円 )	2日目
26,214円23,592円 ( 25,951円 )	2日目
7,655円 ( 8,421円 )	2日目
32,767円29,490円 ( 32,439円 )	2日目

詳細情報

基本情報

基本情報

21MPaまで対応可能な、高圧用にお使いいただける角フランジになります。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

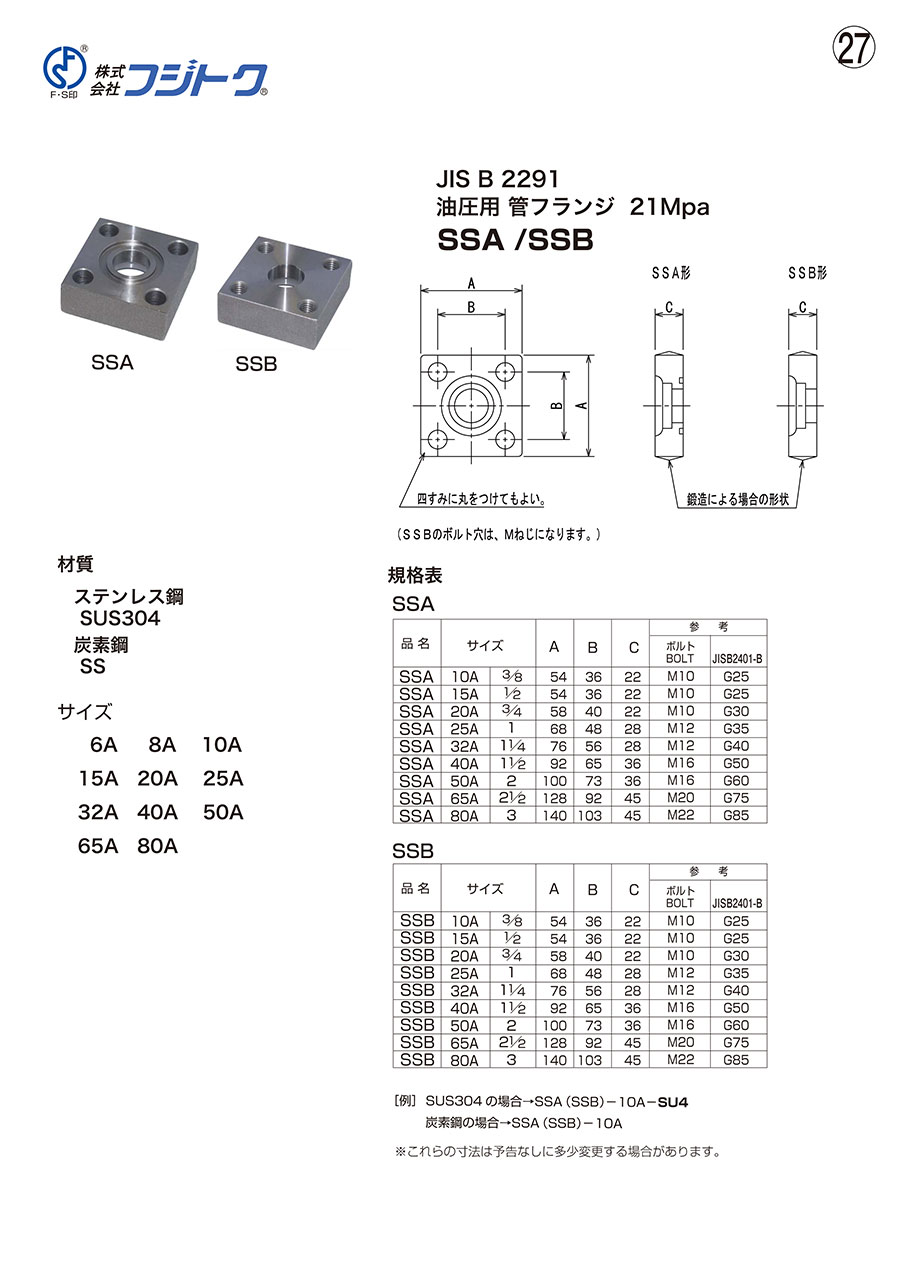

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
