油圧用 管フランジ 21MPa SHF
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,243円～76,060円特別価格
- 税込単価
- 2,467円～83,666円特別価格
21MPaまで対応可能な、高圧用にお使いいただける角フランジになります。
詳細情報を確認する- 種類
- 油圧用管フランジ
- フランジ規格
- JIS B 2291
- 油圧用管フランジ種類
- SHF
- 呼び圧力
- 21MPa
- 表面処理
- なし
未確定：候補が18型番あります。
商品情報
外形図
製品仕様
- 材質：ステンレス鋼（SUS304）／炭素鋼（SS）
- JIS B 2291
SHFはSHAとSHBにボルト・ナット・ORでセットにされています。
ボルトの強さは11T、ナットはS45Cを使用しています。
ステンレス製フランジのボルトナットはSUS304を使用しています。
規格表
選定サポート情報
型番例
- SUS304の場合：SHF-10A-SU4
- 炭素鋼の場合：SHF-10A
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,243円 ( 2,467円 ) | 2日目 |
7,430円 ( 8,173円 ) | 2日目 |
2,349円 ( 2,584円 ) | 2日目 |
7,430円 ( 8,173円 ) | 2日目 |
2,668円 ( 2,935円 ) | 2日目 |
8,137円 ( 8,951円 ) | 2日目 |
3,505円 ( 3,856円 ) | 2日目 |
12,759円11,738円 ( 12,912円 ) | 2日目 |
3,695円 ( 4,065円 ) | 5日目 |
15,616円14,054円 ( 15,459円 ) | 2日目 |
5,397円 ( 5,937円 ) | 2日目 |
25,148円 ( 27,663円 ) | 2日目 |
6,234円 ( 6,857円 ) | 2日目 |
30,663円27,596円 ( 30,356円 ) | 2日目 |
13,619円 ( 14,981円 ) | 2日目 |
58,305円52,474円 ( 57,721円 ) | 2日目 |
15,804円 ( 17,384円 ) | 2日目 |
76,060円 ( 83,666円 ) | 2日目 |

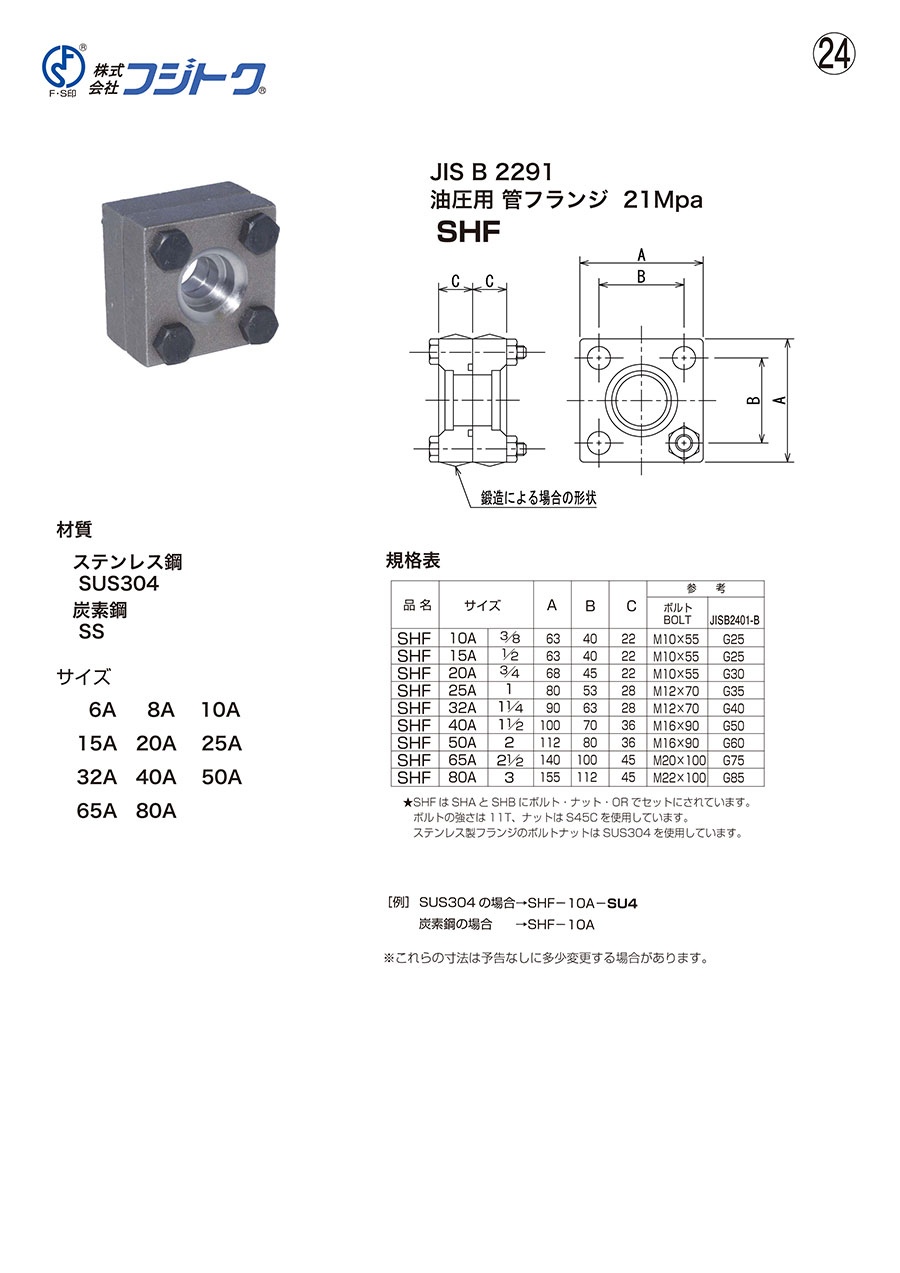

カタログ
