高圧用 ねじ込み継手 PT 90°E／エルボ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 650円～51,140円特別価格
- 税込単価
- 715円～56,254円特別価格
【特長】ねじ込み式（PT）【材質】ステンレス鋼/SUS304・316・316L...
詳細情報を確認する- 種類
- 継手
- 接続種類
- ねじ⇔ねじ同径・同種
- 接続形状
- 90°エルボ
- ねじの種類1
- Rc
- 表面処理
- なし
- 最高使用圧力区分
- 2.0Mpa超
- 最高使用圧力 (MPa)
- 12
- 使用流体
- 水 / 蒸気 / 油
- 内面樹脂ライニング
- なし
- 本体肉厚
- Sch.80
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が39型番あります。
商品情報
外形図
製品仕様
材質
- ステンレス鋼
- SUS304・316・316L
- 炭素鋼
- S25C

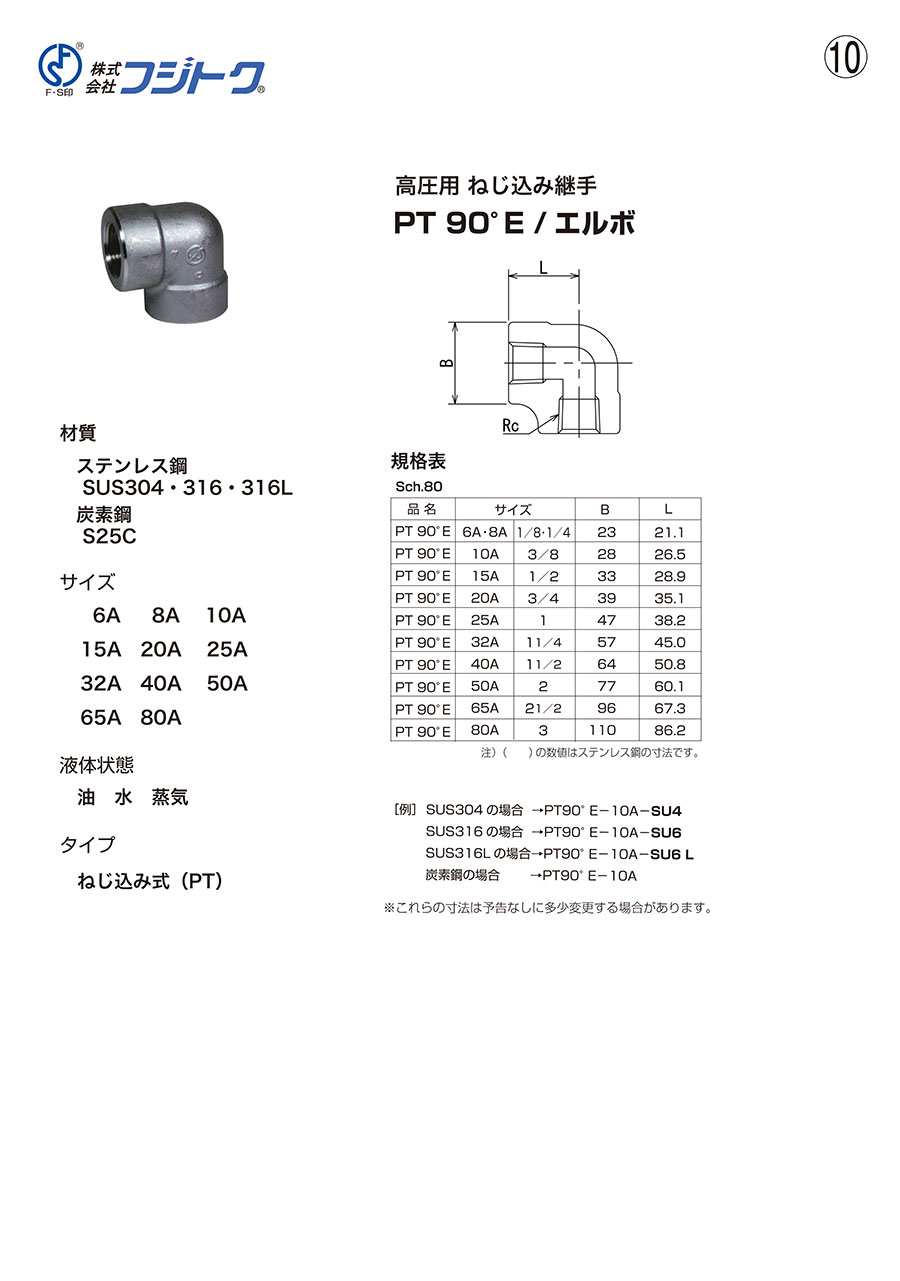

規格表
Sch.80
| 品 名 | サイズ | B | L | |
|---|---|---|---|---|
| PT 90°E | 6A・8A | 1／8・1／4 | 23 | 21.1 |
| PT 90°E | 10A | 3／8 | 28 | 26.5 |
| PT 90°E | 15A | 1／2 | 33 | 28.9 |
| PT 90°E | 20A | 3／4 | 39 | 35.1 |
| PT 90°E | 25A | 1 | 47 | 38.2 |
| PT 90°E | 32A | 1 1／4 | 57 | 45.0 |
| PT 90°E | 40A | 1 1／2 | 64 | 50.8 |
| PT 90°E | 50A | 2 | 77 | 60.1 |
| PT 90°E | 65A | 2 1／2 | 96 | 67.3 |
| PT 90°E | 80A | 3 | 110 | 86.2 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
829円 ( 912円 ) | 在庫品1日目当日出荷可能 |
1,778円 ( 1,956円 ) | 2日目 |
2,364円 ( 2,600円 ) | 2日目 |
2,473円 ( 2,720円 ) | 15日目 |
753円 ( 828円 ) | 在庫品1日目当日出荷可能 |
1,682円 ( 1,850円 ) | 在庫品1日目当日出荷可能 |
1,915円 ( 2,107円 ) | 2日目 |
2,473円 ( 2,720円 ) | 2日目 |
650円 ( 715円 ) | 在庫品1日目当日出荷可能 |
1,953円 ( 2,148円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 2日目 |
2,473円 ( 2,720円 ) | 2日目 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
2,176円 ( 2,394円 ) | 在庫品1日目当日出荷可能 |
3,535円 ( 3,889円 ) | 2日目 |
3,543円 ( 3,897円 ) | 2日目 |
1,234円 ( 1,357円 ) | 在庫品1日目当日出荷可能 |
3,188円 ( 3,507円 ) | 2日目 |
5,356円 ( 5,892円 ) | 2日目 |
5,385円 ( 5,924円 ) | 2日目 |
1,611円 ( 1,772円 ) | 在庫品1日目当日出荷可能 |
4,114円 ( 4,525円 ) | 2日目 |
7,470円 ( 8,217円 ) | 2日目 |
8,321円 ( 9,153円 ) | 2日目 |
2,498円 ( 2,748円 ) | 在庫品1日目当日出荷可能 |
6,279円 ( 6,907円 ) | 2日目 |
12,583円11,324円 ( 12,456円 ) | 2日目 |
13,354円12,018円 ( 13,220円 ) | 2日目 |
2,603円 ( 2,863円 ) | 在庫品1日目当日出荷可能 |
8,743円 ( 9,617円 ) | 2日目 |
16,814円15,132円 ( 16,645円 ) | 2日目 |
17,844円16,059円 ( 17,665円 ) | 2日目 |
13,890円12,501円 ( 13,751円 ) | 2日目 |
27,855円25,069円 ( 27,576円 ) | 2日目 |
29,569円26,612円 ( 29,273円 ) | 2日目 |
9,023円 ( 9,925円 ) | 2日目 |
35,556円32,000円 ( 35,200円 ) | 2日目 |
14,444円 ( 15,888円 ) | 2日目 |
51,140円46,026円 ( 50,629円 ) | 2日目 |
詳細情報
基本情報
【特長】ねじ込み式（PT）【材質】ステンレス鋼/SUS304・316・316L/炭素鋼/S25C【使用流体】水/蒸気/油
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
高圧用 ねじ込み継手 PT 90°E／エルボのレビュー
油圧配管
5
5.02020/02/17
油圧配管で使用しますが他と比べて安価。SGHPの鋼管（圧力配管）寸法切断品といっしょに時々注文します。
1人が参考にしています。
機械装置の配管として
5
5.02019/07/11
機械装置の配管として、たくさんのラインナップがあり大変助かっています
0人が参考にしています。
油圧配管
5
5.02019/01/31
油圧配管の曲がる個所に使用します。
問題なく使えます。
たまに荷車を製作する時、取っ手の曲げ荷も使います。
0人が参考にしています。
油圧ユニットの配管
2
2.02018/10/25
100個購入中15個ぐらい中のコーナー付近のバリが取れていなかった。ネジを切るときに出るような螺旋状の切粉が付いていたも...もっと読む
ミスミからのコメント
この度はお客様にご不便をおかけし誠に申し訳ございませんでした。頂いたご意見を製造元と共有し、より良い商品の提供に努めて参りますので、今後も変わらぬご愛顧のほど何卒宜しくお願い致します。
0人が参考にしています。
