マレブルバルブ 20Kタイプ 逆止め弁（スイング式） フランジ形
- 通常単価(税別)
- 71,121円～347,430円
- 税込単価
- 78,233円～382,173円
通常出荷日：3日目～19日目
【特長】・要部には主に13Crステンレス鋼を用い、最高350℃の高温流体まで使用可能です。・特殊流体に...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 品名 | 材質 | 備考 |
|---|---|---|
| 弁箱 | FCD-S | - |
| ふた | SS400 | - |
| 弁体 | S28C | ハードフェーシング |
| 弁座輪 | S28C | ハードフェーシング |
| ヒンジピン | SUS403 | - |
| ガスケット | H1215 | - |
| プラグ | S25C | 40～200A |
| S45C | 250・300A |
規格表
| 呼径（A） | L | H |
|---|---|---|
| 40 | 241 | 120 |
| 50 | 267* | 140* |
| 65 | 292* | 150* |
| 80 | 318* | 160* |
| 100 | 356* | 175* |
| 125 | 400* | 215* |
| 150 | 444* | 235* |
| 200 | 533* | 275* |
- *：面間寸法はJIS B 2051。接続部規格 JIS B 2239 20K RF
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
71,121円 ( 78,233円 ) | 3日目 |
88,415円 ( 97,257円 ) | 3日目 |
95,961円 ( 105,557円 ) | 3日目 |
119,552円 ( 131,507円 ) | 3日目 |
138,686円 ( 152,555円 ) | 19日目 |
189,707円 ( 208,678円 ) | 3日目 |
223,892円 ( 246,281円 ) | 3日目 |
347,430円 ( 382,173円 ) | 3日目 |

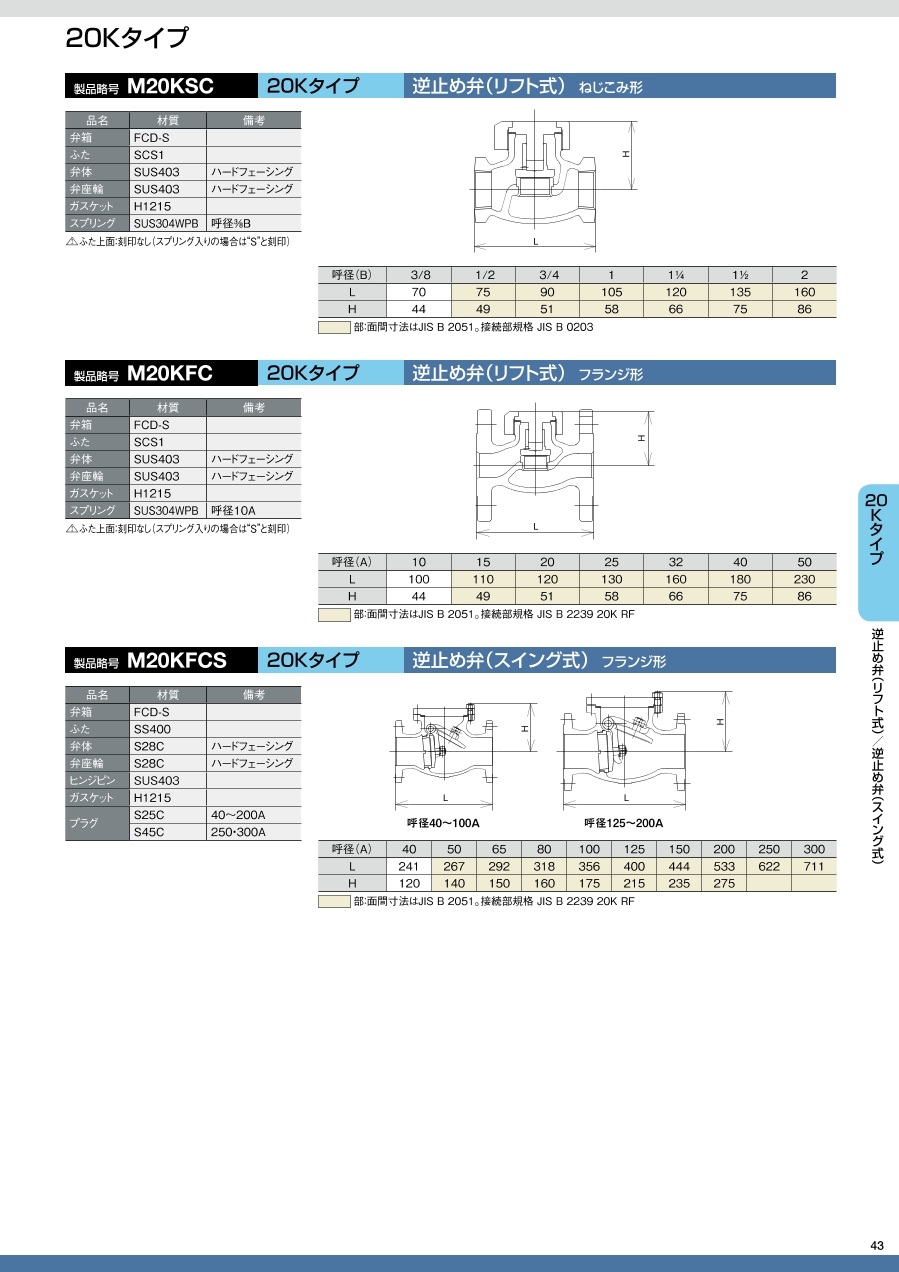

カタログ
