マレブルバルブ 10Kタイプ 逆止め弁（スイング式） フランジ形
- 通常単価(税別)
- 81,479円～622,631円
- 税込単価
- 89,627円～684,894円
【特長】・一般弁は20Kタイプをベースとしたバルブです。・様々な仕様に使えます...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図
製品仕様
| 品名 | 材質 | 備考 |
|---|---|---|
| 弁箱 | FCD-S | - |
| ふた | SS400 | - |
| 弁体 | SUS403 | 呼径40～100A |
| S25C | 13Crステンレス溶着 呼径125～300A | |
| 弁座輪 | SUS403 | - |
| ヒンジピン | SUS403 | - |
| ガスケット | H1215 | - |
| プラグ | S25C | 呼径40～200A |
| SUS403 | 呼径250・300A |
規格表
| 呼径（A） | L | H |
|---|---|---|
| 40 | 165 | 118 |
| 50 | 203 | 126 |
| 65 | 216 | 146 |
| 80 | 241 | 161 |
| 100 | 292 | 176 |
| 125 | 330 | 250 |
| 150 | 356 | 270 |
| 200 | 495 | 330 |
| 250 | 622 | 390 |
| 300 | 698 | 450 |
呼径50～200の面間寸法はJIS B 2051。接続部規格:JIS B 2239 10K FF
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
81,479円 ( 89,627円 ) | 3日目 |
93,057円 ( 102,363円 ) | 3日目 |
94,311円 ( 103,742円 ) | 3日目 |
125,609円 ( 138,170円 ) | 3日目 |
180,330円 ( 198,363円 ) | 3日目 |
224,447円 ( 246,892円 ) | 3日目 |
257,771円 ( 283,548円 ) | 3日目 |
398,272円 ( 438,099円 ) | 2日目 |
378,442円 ( 416,286円 ) | 3日目 |
622,631円 ( 684,894円 ) | 3日目 |
詳細情報
基本情報
【特長】
・一般弁は20Kタイプをベースとしたバルブです。
・様々な仕様に使えます。
・特殊流体にもパッキン、ガスケット、要部材を交換することによって対応いたします。
・純正部品によるメンテナンスもお受けいたします。
・要部には主に13クロムステンレス鋼を用い、最高300℃まで使えます。

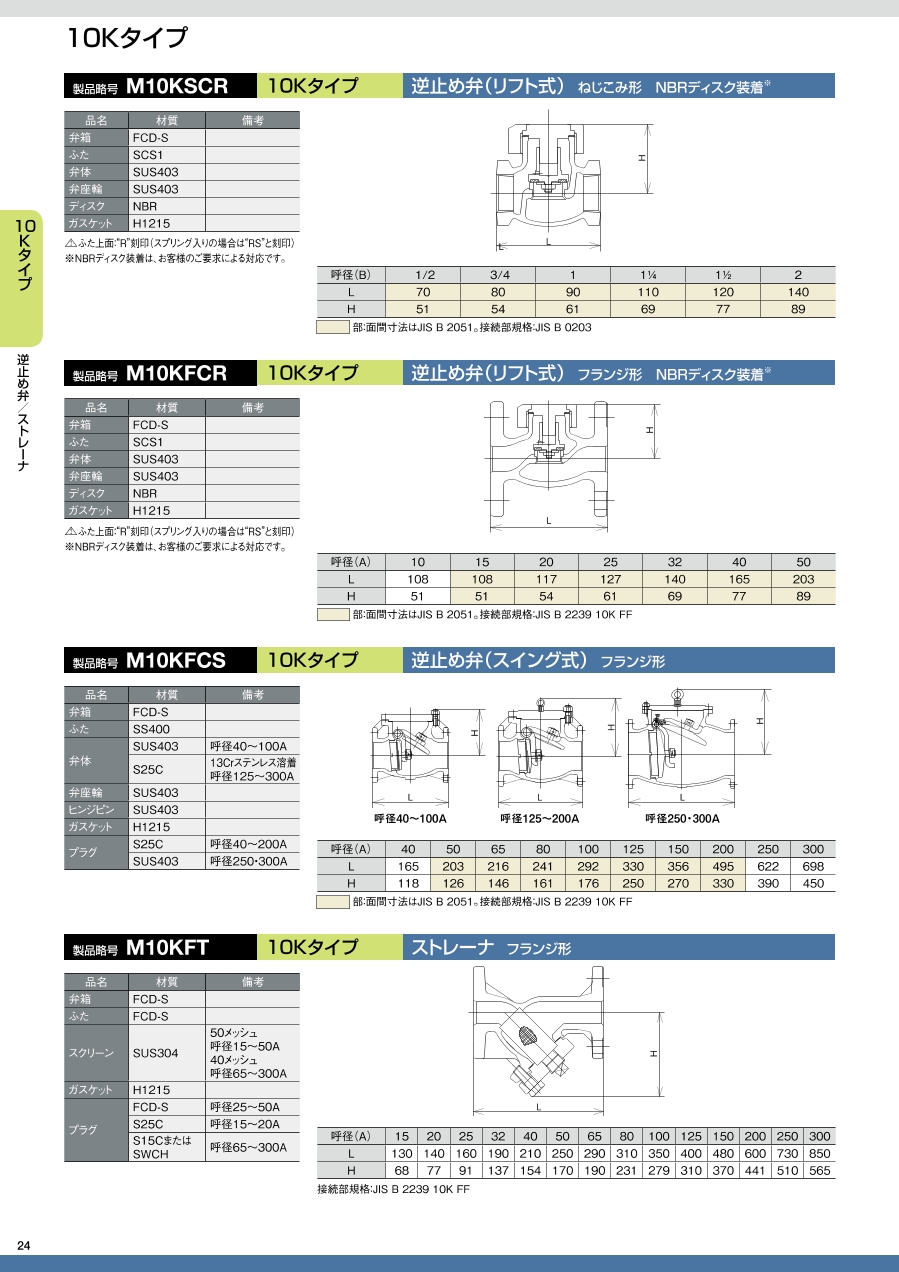

カタログ
