マレブルバルブ 20Kタイプ アングルバルブ フランジ形

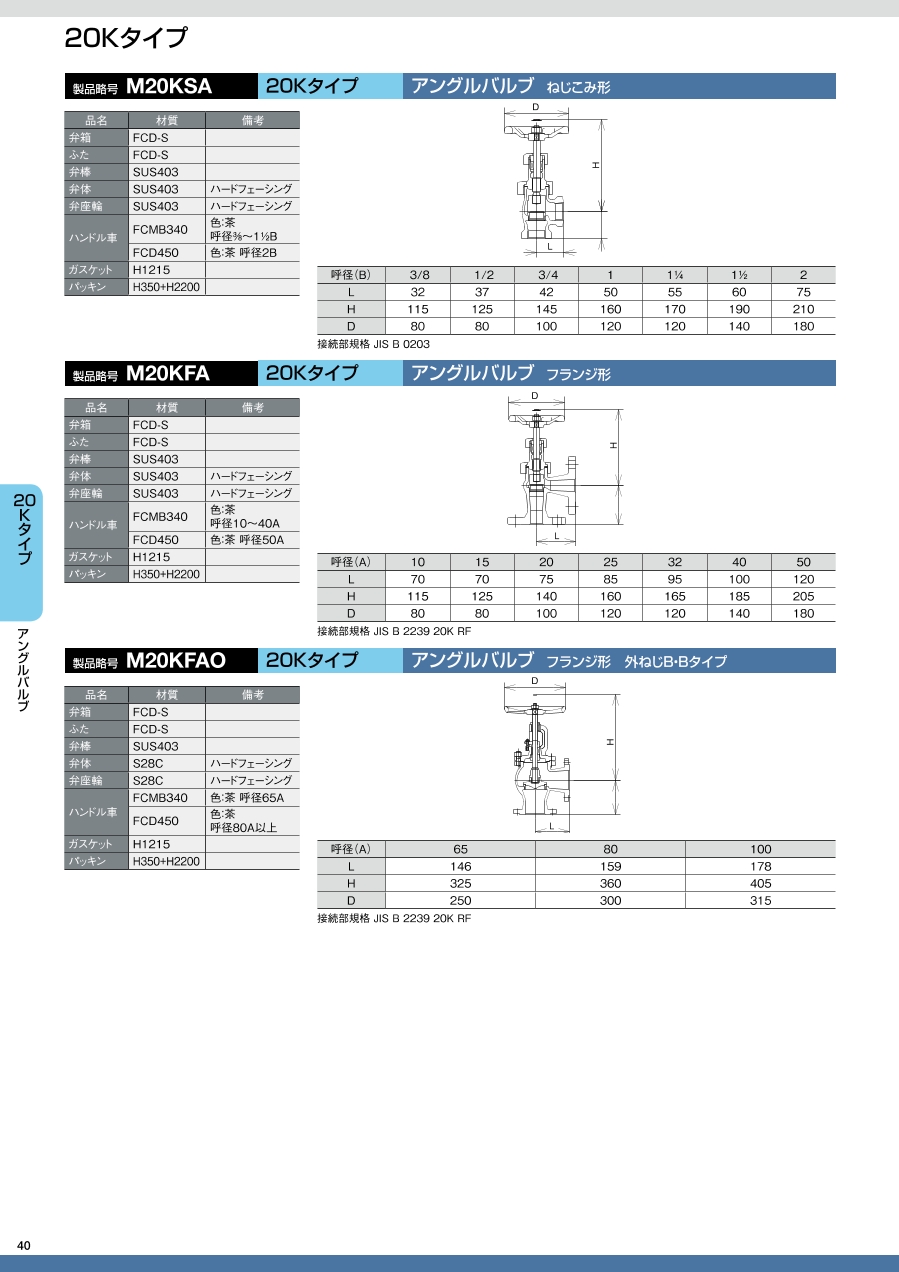

外形図

製品仕様

品番	品名	材質	数量	備考
1	弁箱	FCD-S	1	-
2	ふた	FCD-S	1	-
3	弁棒	SUS403	1	-
4	弁体	SUS403	1	ハードフェーシング
5	弁座輪	SUS403	1	ハードフェーシング
6	ふた押えナット	FCD-S	1	-
7	パッキン受け輪	SPCC	1	-
8	パッキン押え輪	SUS403	1	-
9	パッキン押えナット	FCD-S	1	-
10	ハンドル車（呼び11/2B≧）	FCMB340-10	1	-
10	ハンドル車（呼び2B）	FCD450-10	1	-
11	ばね座金	SWRH57	1	-
12	ハンドルナット	SS400	1	-
13	ガスケット	H1215	1	-
14	パッキン	H350+H2200	1組	-

※品番は外形図に対応

規格表

追加工

使用流体・温度・圧力

弁種		最高許容圧力（MPa）
		流体の温度（℃）
		-10～+120	220	250	300	350
玉形弁	標準・ニードルバルブ Y形弁・アングルバルブ	2.8	2.5	-※1	2.3	2.0
	PTFEディスク装置	2.4※2	-	-	-	-
	ベローズ弁	2.5	2.5	-※1	2.3	2.0
仕切弁		2.8	2.5	-※1	2.3	2.0
逆止め弁	標準・ねじ締め逆止弁	2.8	2.5	-※1	2.3	2.0
	PTFEディスク装置	2.4	-	-	-	-
ストレーナ	標準	2.8	2.5	-※1	2.3	2.0
	LPG用	2.4※2、3	-	-	-	-
	ストレーナボールバルブ	2.4※2、3	-	-	-	-
ボール弁
	LPG用	2.4※3	-	-	-	-
	一般用	2.8※4	1.0※5	0	-	-

※1 中間温度における最高許容圧力は、比例補間法によって求める。
※2 最高使用温度は80℃
※3 最低使用温度は-5℃
※4 最高許容圧力の上限温度は106℃
※5 最高使用温度は200℃
使用温度が120℃を超える場合は、耐熱塗装を推奨します。

使用例

アングルバルブ
その他の名称：グローブバルブ、玉形弁（ニードル弁、アングル弁は、ニードルバルブとも呼びます。）



弁箱が玉形で、入口と出口の中心線が一直線上にあり、流体の流れがS字状となります。
流れの方向が変わるとその通路が急拡大・急縮小するので、流体がバルブを通過する際に生じる圧力損失は大きくなりますが、締め切り性能と流量調整のしやすさは優れています。
この締め切りと流量調整は弁体と呼ばれる部品が行います。アングルバルブは流体の流れ方向を直角に変えることができます。

商品特長詳細

検査圧力

品種	検査内容
	弁箱耐圧		弁座漏れ		逆座漏れ
	水圧	空圧	水圧	空圧	空圧
玉形弁・仕切弁・逆止め弁・ アングルバルブ・Y形弁	4.20	-	3.08	-	-
ベローズ弁	-	2.50	-	2.50	-
LPG用玉形弁	3.60	2.64	-	2.64	2.64
LPG用逆止め弁	3.60	2.64	-	2.64	-
LPG用ボールバルブ／ ストレーナボールバルブ	-	3.60	-	2.64	-
ストレーナ	4.20	-	-	-	-
一般用ボールバルブ	4.20	-	3.08	-	-
