マレブルバルブ 20Kタイプ M20KSN ニードルバルブ ねじこみ形
- 通常単価(税別)
- 19,792円～46,319円
- 税込単価
- 21,771円～50,951円
【特長】・要部には主に13Crステンレス鋼を用い、最高350℃の温度流体まで使...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
製品仕様
| 品番 | 品名 | 材質 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | 弁箱 | FCD-S | 1 | - |
| 2 | ふた | FCD-S | 1 | - |
| 3 | 弁棒 | SUS403 | 1 | - |
| 4 | 弁体 | SUS403 | 1 | ハードフェーシング |
| 5 | 弁座輪 | SUS403 | 1 | ハードフェーシング |
| 6 | ふた押えナット | FCD-S | 1 | - |
| 7 | パッキン受け輪 | SPCC | 1 | - |
| 8 | パッキン押え輪 | SUS403 | 1 | - |
| 9 | パッキン押えナット | FCD-S | 1 | - |
| 10 | ハンドル車（呼び11/2B≧） | FCMB340-10 | 1 | - |
| 10 | ハンドル車（呼び2B） | FCD450-10 | 1 | - |
| 11 | ばね座金 | SWRH57 | 1 | - |
| 12 | ハンドルナット | SS400 | 1 | - |
| 13 | ガスケット | H1215 | 1 | - |
| 14 | パッキン | H350+H2200 | 1組 | - |
※品番は外形図に対応
規格表
追加工
使用流体・温度・圧力
| 弁種 | 最高許容圧力（MPa） | |||||
|---|---|---|---|---|---|---|
| 流体の温度（℃） | ||||||
| -10～+120 | 220 | 250 | 300 | 350 | ||
| 玉形弁 | 標準・ニードルバルブ Y形弁・アングルバルブ | 2.8 | 2.5 | -※1 | 2.3 | 2.0 |
| PTFEディスク装着 | 2.4※2 | - | - | - | - | |
| ベローズ弁 | 2.5 | 2.5 | -※1 | 2.3 | 2.0 | |
| 仕切弁 | 2.8 | 2.5 | -※1 | 2.3 | 2.0 | |
| 逆止め弁 | 標準・ねじ締め逆止弁 | 2.8 | 2.5 | -※1 | 2.3 | 2.0 |
| PTFEディスク装着 | 2.4 | - | - | - | - | |
| ストレーナ | 標準 | 2.8 | 2.5 | -※1 | 2.3 | 2.0 |
| LPG用 | 2.4※2、3 | - | - | - | - | |
| ストレーナボールバルブ | 2.4※2、3 | - | - | - | - | |
| ボール弁 | ||||||
| LPG用 | 2.4※3 | - | - | - | - | |
| 一般用 | 2.8※4 | 1.0※5 | 0 | - | - | |
※1 中間温度における最高許容庄力は、比例補間法によって求める。
※2 最高使用温度は80℃
※3 最低使用温度は-5℃
※4 最高許容圧力の上限温度は106℃
※5 最高使用温度は200℃
使用温度が120℃を超える場合は、耐熱塗装を推奨します。
使用例
ハンドルを回して栓（色付きの部分）を上下させて、流量を調整します。
・栓が下がる ⇓ ・・・流体が止まる
・栓が上がる ⇑ ・・・流体が流れる
・栓が下がる ⇓ ・・・流体が止まる
・栓が上がる ⇑ ・・・流体が流れる
商品特長詳細
検査圧力
| 品種 | 検査内容 | ||||
|---|---|---|---|---|---|
| 弁箱耐圧 | 弁座漏れ | 逆座漏れ | |||
| 水圧 | 空圧 | 水圧 | 空圧 | 空圧 | |
| 玉形弁・仕切弁・逆止め弁・アングルバルブ・Y形弁 | 4.20 | - | 3.08 | - | - |
| ベローズ弁 | - | 2.50 | - | 2.50 | - |
| LPG用玉形弁 | 3.60 | 2.64 | - | 2.64 | 2.64 |
| LPG用逆止め弁 | 3.60 | 2.64 | - | 2.64 | - |
| LPG用ボールバルブ／ストレーナボールバルブ | - | 3.60 | - | 2.64 | - |
| ストレーナ | 4.20 | - | - | - | - |
| 一般用ボールバルブ | 4.20 | - | 3.08 | - | - |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,470円 ( 35,717円 ) | 3日目 |
21,622円 ( 23,784円 ) | 3日目 |
22,820円 ( 25,102円 ) | 12日目 |
19,792円 ( 21,771円 ) | 3日目 |
46,319円 ( 50,951円 ) | 3日目 |
39,391円 ( 43,330円 ) | 2日目 |

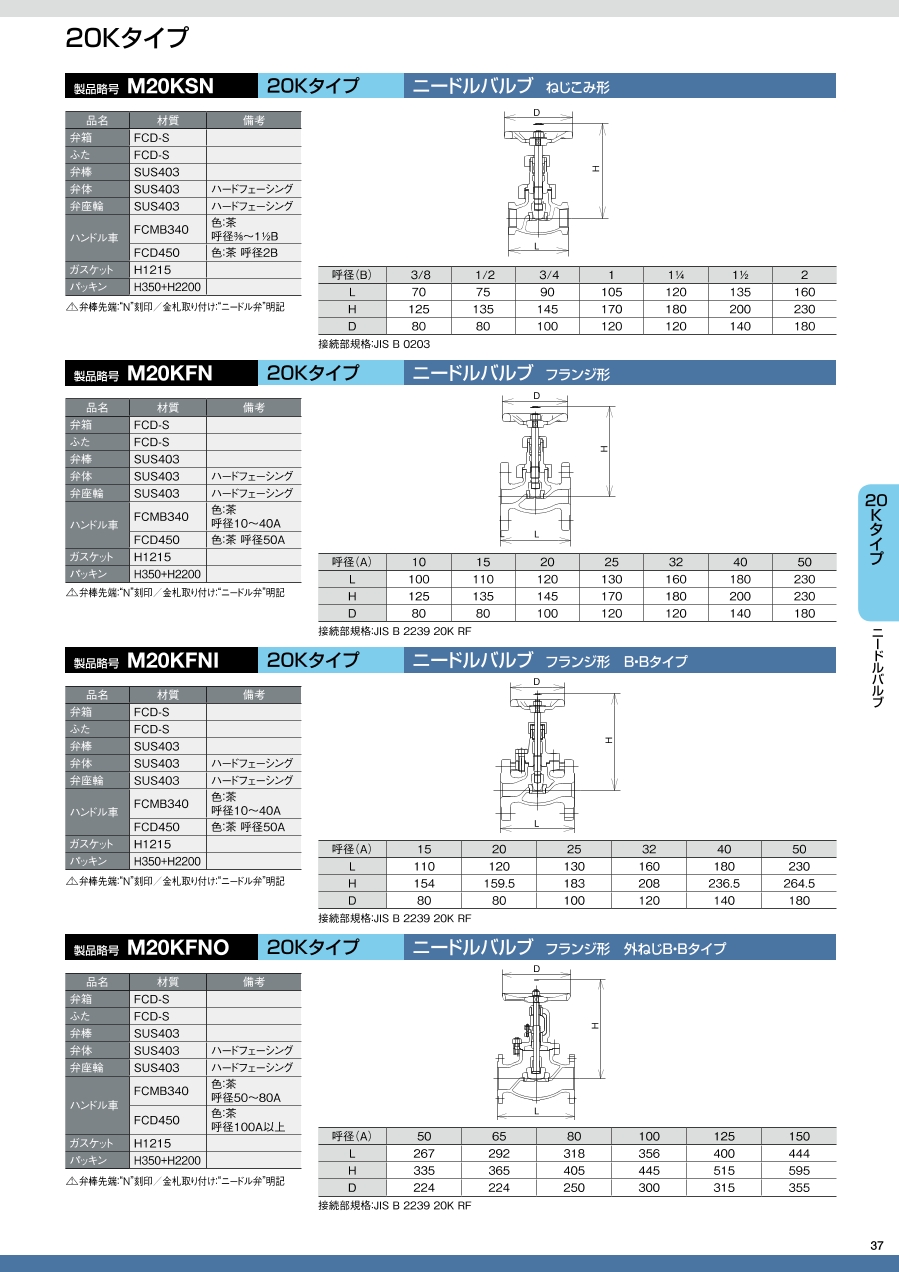

カタログ
