桑名金属工業（旧:日立バルブ）

マレブルバルブ 10Kタイプニードルバルブフランジ形

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 25,270円～73,542円特別価格

税込単価: 27,797円～80,896円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

通常出荷日：3 日目

【特長】・一般弁は20Kタイプをベースとしたバルブです。・様々な仕様に使えます...

本体形状
ストレート
本体材質
FCD-S
使用流体
水 / 空気 / 油 / 蒸気
呼び圧力
10K
供給側接続種類
フランジ形
制御側接続種類
フランジ形
ハンドル形状
丸形ハンドル
本体ライニング
なし
最高使用圧力 (MPa)
1.4

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

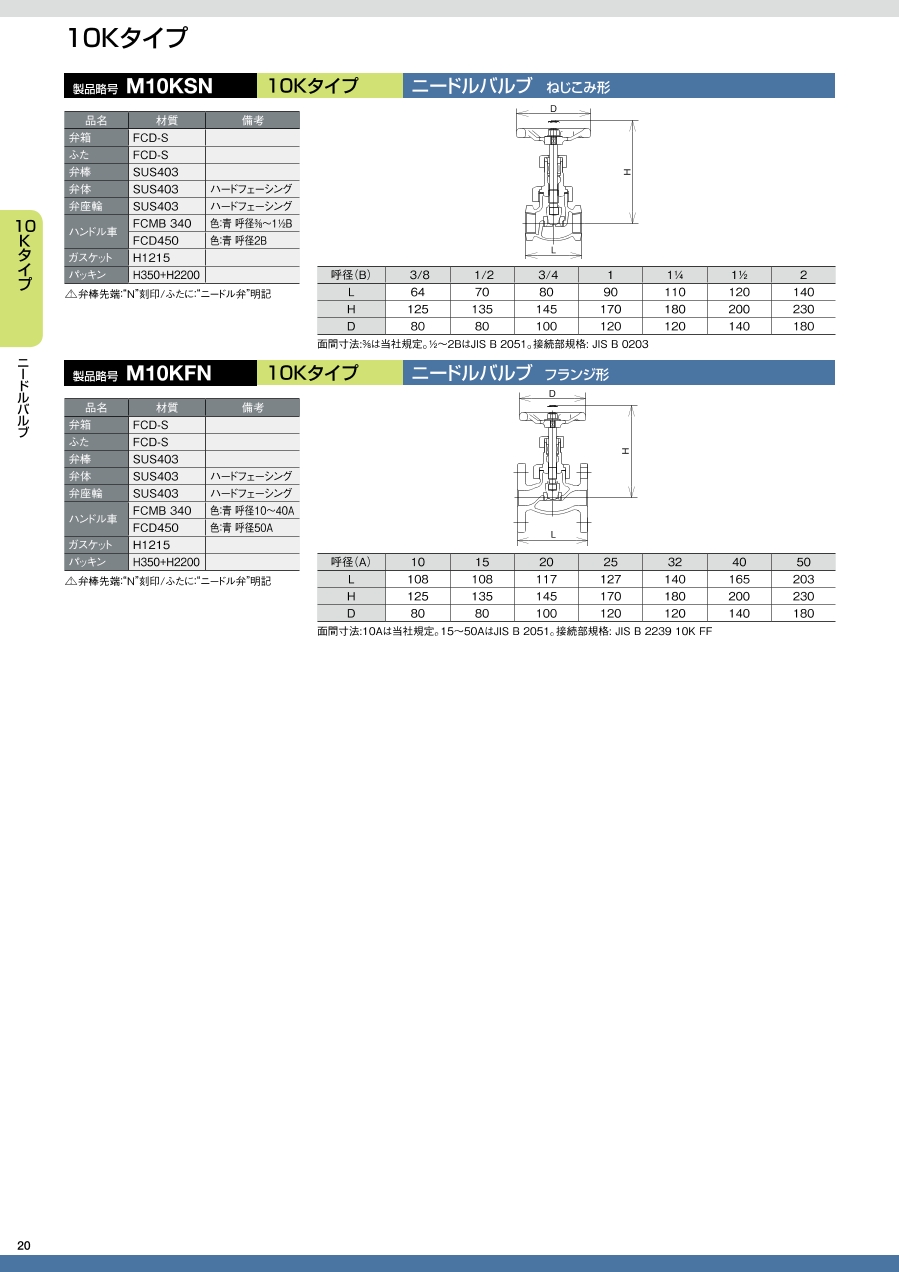

外形図

製品仕様

品番	品名	材質	数量	備考
1	弁箱	FCD-S	1	-
2	ふた	FCD-S	1	-
3	弁棒	SUS403	1	-
4	弁体	SUS403	1	ハードフェーシング
5	弁座輪	SUS403	1	ハードフェーシング
6	ふた押えナット	FCD-S	1	-
7	パッキン受け輪	SPCC	1	-
8	パッキン押え輪	SUS403	1	-
9	パッキン押えナット	FCD-S	1	-
10	ハンドル車（呼び40A≧）	FCMB340-10	1	-
10	ハンドル車（呼び50A）	FCD450-10	1	-
11	ばね座金、平座金	SWRH57、SPCC	1	-
12	ハンドルナット	SS400	1	-
13	ガスケット	H1215	1	-
14	パッキン	H350+H2200	1組	-

※品番は外形図に対応

規格表

追加工

使用流体・温度・圧力

弁種		最高許容圧力（MPa）
		流体の温度（℃）
		-10～+120	183	220	250	300
玉形弁	標準・ニードルバルブベローズバルブ	1.4	-^※1	1.2	-^※1	1.0
	強化PTFEディスク装着	1.4	1.2	-	-	-
	Vポートバルブ	1.0^※2	-	-	-	-
仕切弁		1.4	-^※1	1.2	-^※1	1.0
逆止め弁	標準	1.4	-^※1	1.2	-^※1	1.0
	強化PTFEディスク装着	1.4	1.2	1.0	-	-
	NBRディスク装着	1.4^※2	-	-	-	-
ボールバルブ	一般用	1.4	1.27	-^※1	0	-
ボールバルブ	ガス用	1.2	-	-	-	-

※1 中間温度における最高許容庄力は、比例補間法によって求める。
※2 最高使用温度は80℃
使用温度が180℃ を超える場合は、耐熱塗装を推奨します。

使用例

ハンドルを回して栓（色付きの部分）を上下させて、流量を調整します。
・栓が下がる ⇓ ・・・流体が止まる
・栓が上がる ⇑ ・・・流体が流れる

商品特長詳細

検査圧力

品種	検査内容
	弁箱耐圧		弁座漏れ
	水圧	空圧	水圧	空圧
王形弁・ニードルバルブ・Vポートバルブ・仕切弁・逆止め弁・ボールバルブ	2.10	-	1.54	-
ベローズ弁	-	1.37	-	1.37
ガス用ボールバルプ	-	1.80	-	1.32

型番リスト

表示件数

型番

供給側管フランジの呼び	制御側管フランジの呼び	最小発注数量

15A(1/2B)	15A(1/2B)	1個
20A(3/4B)	20A(3/4B)	1個
25A(1B)	25A(1B)	1個
32A(1 1/4B)	32A(1 1/4B)	1個
40A(1 1/2B)	40A(1 1/2B)	1個
50A(2B)	50A(2B)	1個

通常単価(税別) (税込単価)	通常出荷日

25,270円 ( 27,797円 )	3日目
32,698円29,428円 ( 32,371円 )	3日目
40,053円 ( 44,058円 )	3日目
45,895円42,223円 ( 46,445円 )	3日目
53,891円 ( 59,280円 )	3日目
73,542円 ( 80,896円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・一般弁は20Kタイプをベースとしたバルブです。
・様々な仕様に使えます。
・特殊流体にもパッキン、ガスケット、要部材を交換することによって対応いたします。
・純正部品によるメンテナンスもお受けいたします。
・要部には主に13クロムステンレス鋼を用い、最高300℃まで使えます。
