マレブルバルブ 10Kタイプ 玉形弁 フランジ形 強化PTFEディスク装着 外ねじB・Bタイプ
- 通常単価(税別)
- 67,925円～122,539円
- 税込単価
- 74,718円～134,793円
通常出荷日：3日目
【特長】・一般弁は20Kタイプをベースとしたバルブです。・様々な仕様に使えます。・特殊流体にもパッキン...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

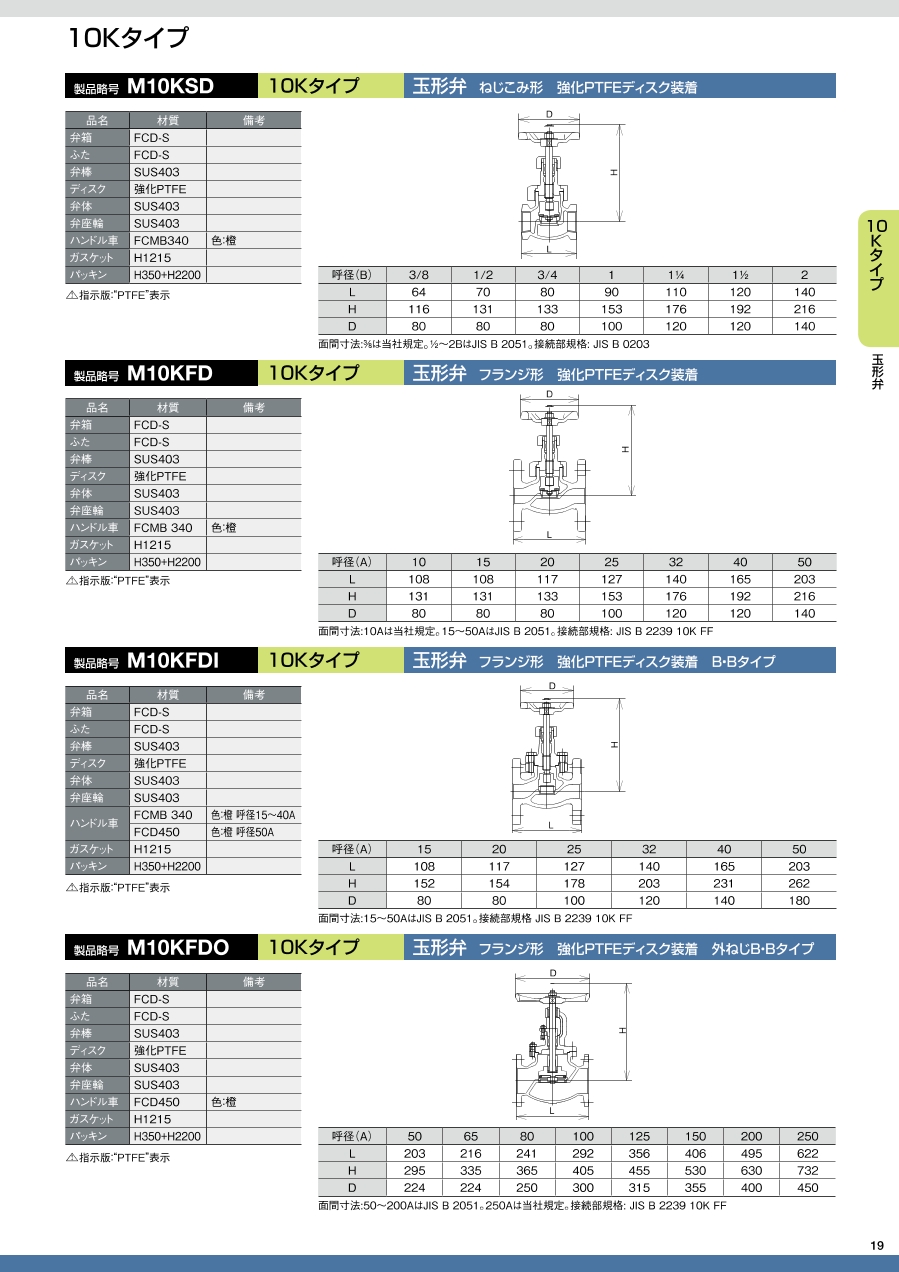

外形図
製品仕様
| 品名 | 材質 | 備考 |
|---|---|---|
| 弁箱 | FCD-S | - |
| ふた | FCD-S | - |
| 弁棒 | SUS403 | - |
| ディスク | 強化PTFE | - |
| 弁体 | SUS403 | - |
| 弁座輪 | SUS403 | - |
| ハンドル車 | FCD450 | 色：橙 |
| ガスケット | H1215 | - |
| パッキン | H350+H2200 | - |
指示版："PTFE"表示
規格表
| 呼径（A） | L | H | D |
|---|---|---|---|
| 50 | 203 | 295 | 224 |
| 65 | 216 | 335 | 224 |
| 80 | 241 | 365 | 250 |
| 100 | 292 | 405 | 300 |
| 125 | 356 | 455 | 315 |
| 150 | 406 | 530 | 355 |
| 200 | 495 | 630 | 400 |
| 250 | 622 | 732 | 450 |
面間寸法：50～200AはJIS B 2051。250Aは当社規定。接続部規格：JIS B 2239 10K FF
詳細情報
基本情報
【特長】
・一般弁は20Kタイプをベースとしたバルブです。
・様々な仕様に使えます。
・特殊流体にもパッキン、ガスケット、要部材を交換することによって対応いたします。
・純正部品によるメンテナンスもお受けいたします。
・要部には主に13クロムステンレス鋼を用い、最高300℃まで使えます。
