桑名金属工業（旧:日立バルブ）

マレブルバルブ 10Kタイプ玉形弁フランジ形外ねじB・Bタイプ

カタログ |

通常単価(税別): 52,708円～453,962円

税込単価: 57,979円～499,358円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

通常出荷日：在庫品1日目

【特長】・一般弁は20Kタイプをベースとしたバルブです。・様々な仕様に使えます...

本体形状
ストレート
本体材質
FCD-S
使用流体
水 / 空気 / 油 / 蒸気
呼び圧力
10K
供給側接続種類
フランジ形
制御側接続種類
フランジ形
ハンドル形状
丸形ハンドル
本体ライニング
なし
最高使用圧力 (MPa)
1.4

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

品番	品名	材質	数量	備考
1	弁箱	FCD-S	1	-
2	ふた	FCD-S	1	-
3	弁棒	SUS403	1	-
4	弁体（呼び50A～150A）	SUS403	1	-
4	弁体（呼び200A・250A）	S28C	1	13Crステンレス溶着
5	弁座輪（呼び50A～150A）	SUS403	1	-
5	弁座輪（呼び200A・250A）	S28C	1	ハードフェーシング
6	弁押え	SUS403	1	-
7	ふたボルト	S45C	1組	-
8	ふたボルト用ナット	S45C	1組	-
9	パッキン受け輪	SUS403	1	-
10	パッキン押え	FCD-S	1	-
11	パッキン押えボルト	S45C	2	-
12	パッキン押え用ナット	S45C	2	-
13	ねじはめ輪	C6782B	1	-
14	止めピン	C2600W	1	-
15	ハンドル車	FCD450-10	1	-
16	ばね座金	SWRH57	1	-
17	ハンドルナット	SS400	1	-
18	ガスケット	H1215	1	-
19	パッキン	H350+H2200	1組	-

※品番は外形図に対応

規格表

追加工

使用流体・温度・圧力

弁種		最高許容圧力（MPa）
		流体の温度（℃）
		-10～+120	183	220	250	300
玉形弁	標準・ニードルバルブベローズバルブ	1.4	-^※1	1.2	-^※1	1.0
	強化PTFEディスク装着	1.4	1.2	-	-	-
	Vポートバルブ	1.0^※2	-	-	-	-
仕切弁		1.4	-^※1	1.2	-^※1	1.0
逆止め弁	標準	1.4	-^※1	1.2	-^※1	1.0
	強化PTFEディスク装着	1.4	1.2	1.0	-	-
	NBRディスク装着	1.4^※2	-	-	-	-
ボールバルブ	一般用	1.4	1.27	-^※1	0	-
ボールバルブ	ガス用	1.2	-	-	-	-

※1 中間温度における最高許容庄力は、比例補間法によって求める。
※2 最高使用温度は80℃
使用温度が180℃ を超える場合は、耐熱塗装を推奨します。

使用例

1）ボデーを球状にしているところからグローブバルブ（玉形弁）と呼ばれています。ボデー内部に隔壁があります。入口と出口の中心は直線上にあり、流体の流れがS字となるバルブです。
2）流体の流れを止めるには、隔壁に設けられたシート面にジスクを押し付け、流体の流れに抗して流体を止める構造です。
3）グローブバルブはジスクの形状を変えることにより、流量を調節する「コントロール動作」、開または閉で使用する「オン・オフ動作」、どちらにも使用できます。

商品特長詳細

検査圧力

品種	検査内容
	弁箱耐圧		弁座漏れ
	水圧	空圧	水圧	空圧
王形弁・ニードルバルブ・Vポートバルブ・仕切弁・逆止め弁・ボールバルブ	2.10	-	1.54	-
ベローズ弁	-	1.37	-	1.37
ガス用ボールバルブ	-	1.80	-	1.32

型番リスト

表示件数

型番

供給側管フランジの呼び	制御側管フランジの呼び	最小発注数量

50A(2B)	50A(2B)	1個
65A(2 1/2B)	65A(2 1/2B)	1個
80A(3B)	80A(3B)	1個
100A(4B)	100A(4B)	1個
125A(5B)	125A(5B)	1個
150A(6B)	150A(6B)	1個
200A(8B)	200A(8B)	1個
250A(10B)	250A(10B)	1個

通常単価(税別) (税込単価)	通常出荷日

52,708円 ( 57,979円 )	3日目
63,565円 ( 69,922円 )	2日目
80,586円 ( 88,645円 )	3日目
102,766円 ( 113,043円 )	2日目
157,415円 ( 173,157円 )	3日目
185,000円 ( 203,500円 )	3日目
313,742円 ( 345,116円 )	3日目
453,962円 ( 499,358円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・一般弁は20Kタイプをベースとしたバルブです。
・様々な仕様に使えます。
・特殊流体にもパッキン、ガスケット、要部材を交換することによって対応いたします。
・純正部品によるメンテナンスもお受けいたします。
・要部には主に13クロムステンレス鋼を用い、最高300℃まで使えます。

カタログ

商品TOP

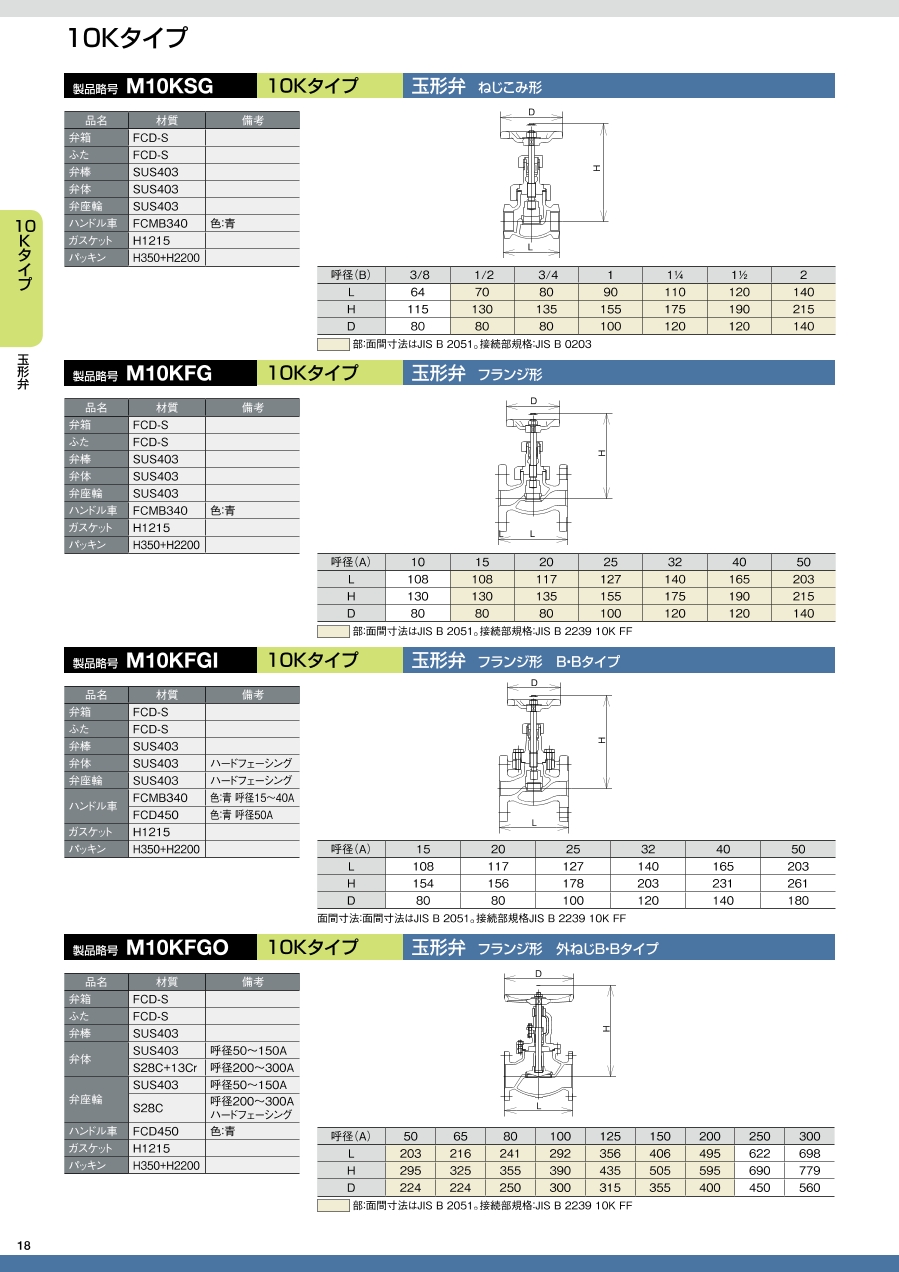

カタログ (見開き版)

商品担当おすすめ

ミスミ
グローブバルブ
在庫品のため即日出荷可能です。
キッツ
青銅製汎用100型グローブバルブねじ込み
ねじ込み継手・配管用部品において日本国内トップクラスの品質と実績のキッツ製の青銅製汎用100型グローブバルブねじ込み。<br>汎用100型グローブバルブ
キッツ
ステンレス鋼製汎用10Kグローブバルブねじ込み
キッツグローブバルブステンレス鋼製汎用10Kグローブバルブねじ込み

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
