桑名金属工業（旧:日立バルブ）

マレブルバルブ汎用10Kタイプ玉形弁フランジ形

Name: マレブルバルブ 汎用10Kタイプ 玉形弁 フランジ形
Brand: 桑名金属工業（旧:日立バルブ）
SKU: 221000565034
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 7,638円～46,099円

税込単価: 8,402円～50,709円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

マレブルバルブ汎用10Kタイプ玉形弁ねじこみ形

通常価格(税別)： 2,564円 (税込価格：2,820円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

桑名金属工業（旧:日立バルブ）

マレブルバルブ 10Kタイプ玉形弁フランジ形

通常価格(税別)： 9,909円 (税込価格：10,900円)

通常出荷日：在庫品1日目

【特長】・経済的かつ強靭なマレブルバルブです。・要部は主にステンレス製で、青銅...

詳細情報を確認する

本体形状
ストレート
本体材質
FCD-S
使用流体
水 / 空気 / 油 / 蒸気
呼び圧力
10K
供給側接続種類
フランジ形
制御側接続種類
フランジ形
ハンドル形状
丸形ハンドル
本体ライニング
なし
最高使用圧力 (MPa)
1.4

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

品番	品名	材質	数量
1	弁箱	FCD-S	1
2	ふた	FCD-S	1
3	弁棒	SUS403	1
4	弁体	SUS403	1
5	弁座輪	SUS403	1
6	パッキン受け輪	SPCC	1
7	パッキン押え輪	SUS403	1
8	パッキン押えナット	FCD-S	1
9	ハンドル車（色：赤 10～50A）	FCMB340	1
9	ハンドル車（色：赤 65・80A）	FCD450	1
10	ばね座金、平座金	SWRH57、SPCC	1
11	ハンドルナット	SS400	1
12	パッキン	H2200	1組

※品番は外形図に対応

規格表

追加工

使用流体・温度・圧力

品種		最高許容圧力（MPa）
		流体の温度（℃）
		-10～+120		160	183	220
玉形弁	標準	1.4		-^※1	-^※1	1.0
	強化PTFEディスク装着	1.4		-^※1	1.0	-
	LPG用	0.2^※2		-	-	-
仕切弁・ストレーナ		1.4		-^※1	-^※1	1.0
逆止め弁	標準	1.4		-^※1	-^※1	1.0
	強化PTFEディスク装着	1.4		-^※1	1.0	-
	NBRディスク装着	1.4^※3		-	-	-
	インラインチェック	1.4		1.0	-	-
品種		最高許容圧力（MPa）
		流体の温度（℃）
		0～+50	80	120	183	-
ミニボール	600型タイプ^※4	4.2	-^※1	2.0	1.0	-
	400型タイプ^※4	2.8	-^※1	2.0	1.0	-
	LPG用	0.2未満		-	-	-
	都市ガス用	0.1未満		-	-	-

※1 中間温度における最高許容圧力は、比例補間法によって求める。
※2 液体が空気・N₂ガスの場合1.0MPa
※3 最高仕様温度は80℃
※4 液体が空気・N₂などの不活性ガスの場合は80℃-1.0MPa以下、流体が蒸気の場合は183℃-1.0MPa以下でのご使用を推奨致します。

使用例

1）ボデーを球状にしているところからグローブバルブ（玉形弁）と呼ばれています。ボデー内部に隔壁があります。入口と出口の中心は直線上にあり、流体の流れがS字となるバルブです。
2）流体の流れを止めるには、隔壁に設けられたシート面にジスクを押し付け、流体の流れに抗して流体を止める構造です。
3）グローブバルブはジスクの形状を変えることにより、流量を調節する「コントロール動作」、開または閉で使用する「オン・オフ動作」、どちらにも使用できます。

商品特長詳細

経済的マレブル®バルブです。特に蒸気配管には青銅弁の代替えとしてお手軽に使えます。しかも強靭です。

検査圧力

品種		検査内容
		弁箱耐圧		弁座漏れ
		水圧	空圧	水圧	空圧
玉形弁・仕切弁・逆止め弁		2.10	-	1.54	-
LPG用玉形弁		0.80	-	-	0.30
ストレーナ		2.10	-	-	-
ミニボール	MB2・MBT2・UB2・UBT2	6.18	-	-	0.59
	MB1・MBT1	4.12	-	-	0.59
	ML1・MLC1	-	0.29	-	0.29
	MG1・MGC1・MGR0	-	0.15	-	0.15

型番リスト

表示件数

型番

供給側管フランジの呼び	制御側管フランジの呼び	最小発注数量

10A(3/8B)	10A(3/8B)	1個
15A(1/2B)	15A(1/2B)	1個
20A(3/4B)	20A(3/4B)	1個
25A(1B)	25A(1B)	1個
32A(1 1/4B)	32A(1 1/4B)	1個
40A(1 1/2B)	40A(1 1/2B)	1個
50A(2B)	50A(2B)	1個
65A(2 1/2B)	65A(2 1/2B)	1個
80A(3B)	80A(3B)	1個

通常単価(税別) (税込単価)	通常出荷日

7,638円 ( 8,402円 )	3日目
7,945円 ( 8,740円 )	2日目
8,359円 ( 9,195円 )	2日目
13,029円 ( 14,332円 )	在庫品1日目当日出荷可能
12,212円 ( 13,433円 )	2日目
15,443円 ( 16,987円 )	2日目
19,613円 ( 21,574円 )	11日目
40,074円 ( 44,081円 )	2日目
46,099円 ( 50,709円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・経済的かつ強靭なマレブルバルブです。
・要部は主にステンレス製で、青銅弁に比べ磨耗しにくくなっています。
・鉄系パイプに最適で、接触電位差による腐食がしにくくなっています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

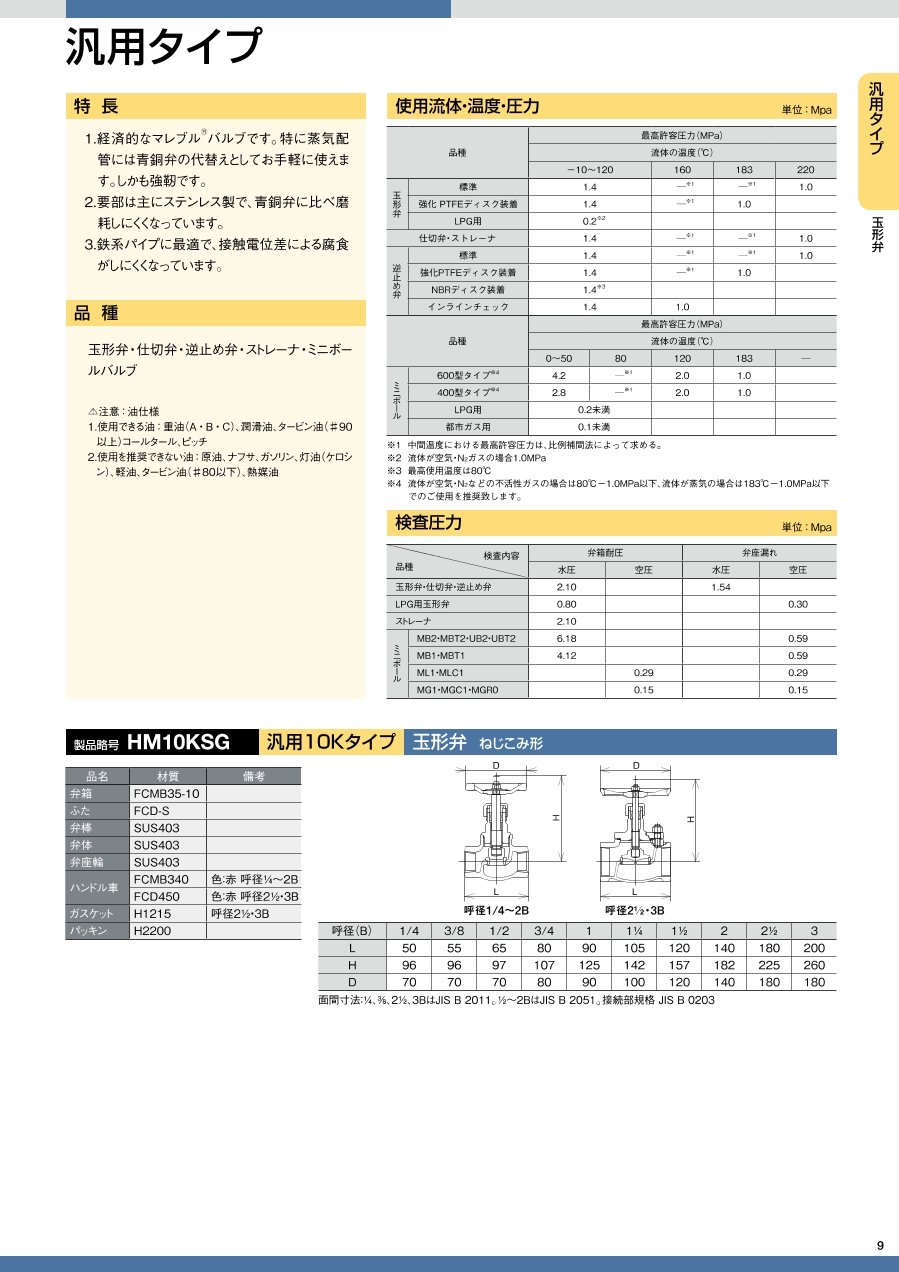

カタログ (見開き版)

商品担当おすすめ

ミスミ
グローブバルブ
在庫品のため即日出荷可能です。
キッツ
青銅製汎用100型グローブバルブねじ込み
ねじ込み継手・配管用部品において日本国内トップクラスの品質と実績のキッツ製の青銅製汎用100型グローブバルブねじ込み。<br>汎用100型グローブバルブ
キッツ
ステンレス鋼製汎用10Kグローブバルブねじ込み
キッツグローブバルブステンレス鋼製汎用10Kグローブバルブねじ込み

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マレブルバルブ汎用10Kタイプ玉形弁フランジ形のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

バルブ交換

満足度：4.02023/03/07

バルブ交換が必要になり購入。地元商社よりも安価に購入できました。以前も使用していたため、問題なく交換できました。
