ステンレス製ボールバルブ フルボアTSSシリーズ(レバーハンドル型)

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定:候補が8型番あります。
数量:

商品情報

高い耐食性があり、小型でシンプルな構造のボールバルブ

禁油仕様の国内生産で狭いスペースでの利用に便利



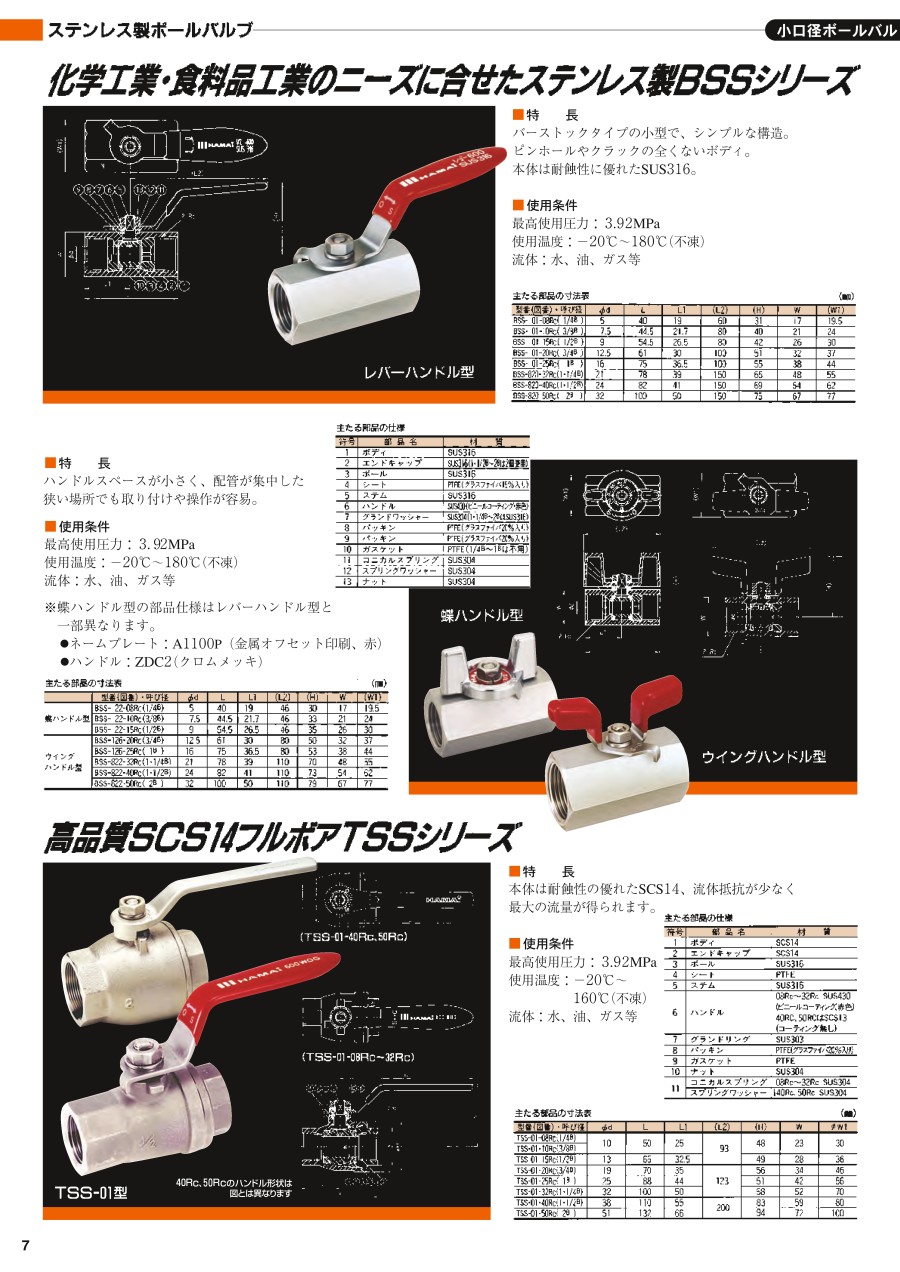

ステンレス製ボールバルブ フルボアTSSシリーズ レバーハンドル型の外形図と寸法

ステンレス製ボールバルブ フルボアTSSシリーズ レバーハンドル型の寸法図

ステンレス製ボールバルブ フルボアTSSシリーズ
レバーハンドル型の寸法図

TSS-01-08Rc~32Rcの側面図

TSS-01-08Rc~32Rcの側面図

TSS-01-40Rc、50Rcの側面図

TSS-01-40Rc、50Rcの側面図



単位: mm



型番(呼び径)φdLL1(L2)(H)WφW1
 TSS-01-08Rc(1/4B)10502593482330
 TSS-01-10Rc(3/8B)10502593482330
 TSS-01-15Rc(1/2B)136532.593492836
 TSS-01-20Rc(3/4B)197035123563446
 TSS-01-25Rc(1B)258844123614256
 TSS-01-32Rc(1・1/4B)3210050123685270
 TSS-01-40Rc(1・1/2B)3811055200835980
 TSS-01-50Rc(2B)5132662009472100

製品仕様

最高使用圧力 3.92MPa
使用温度 -10℃~160℃(不凍)
流体 水、油、ガス等
符号部品名材 質
1 ボディ SCS14
2 エンドキャップ SCS14
3 ボール SCS316
4 シート PTFE
5 ステム SUS316
6 ハンドル 08Rc~32Rc:SUS304(ビニールコーティング、赤色)/40Rc、50Rc:SCS13(コーティング無し)
7 グランドリング SUS303
8 パッキン PTFE(グラスファイバ20%入り)
9 ガスケット PTFE
10 ナット SUS304
11 コニカルスプリング 08Rc~32Rc:SUS304
  スプリングワッシャー 40Rc、50Rc:SCS304

型番リスト

表示件数

供給側 配管ねじの呼び

制御側 配管ねじの呼び

使用温度

(℃)

L

(mm)

(H)

(mm)

(L1)(L2)(L3)

(φ)

ハンドル材質・色

最小発注数量
1/4B(8A)
1/4B(8A)
-20~180
50
48
93
SUS430(ビニールコーティング・赤色)
1個
3/8B(10A)
3/8B(10A)
-20~160
50
48
93
SUS430(ビニールコーティング・赤色)
1個
1/2B(15A)
1/2B(15A)
-20~160
65
49
93
SUS430(ビニールコーティング・赤色)
1個
3/4B(20A)
3/4B(20A)
-20~160
70
56
123
SUS430(ビニールコーティング・赤色)
1個
1B(25A)
1B(25A)
-20~160
88
61
123
SUS430(ビニールコーティング・赤色)
1個
1 1/4B(32A)
1 1/4B(32A)
-20~160
100
68
123
SUS430(ビニールコーティング・赤色)
1個
1 1/2B(40A)
1 1/2B(40A)
-20~160
110
83
200
SCS13(コーティングなし)
1個
2B(50A)
2B(50A)
-20~160
132
94
200
SCS13(コーティングなし)
1個
通常単価(税別) (税込単価)
通常出荷日
9,327
( 10,260 )
6日目
9,327
( 10,260 )
6日目
12,836
( 14,120 )
在庫品1日目当日出荷可能
15,966
( 17,563 )
6日目
18,518
( 20,370 )
6日目
22,792
( 25,071 )
6日目
26,593
( 29,252 )
6日目
36,637
( 40,301 )
6日目

詳細情報

基本情報

小型・堅牢なステンレス製ボールバルブ。
【特長】
・安心の国内生産・汎用性の高いステンレス・フルボア仕様。
・高品質のSCS14材を使用し、耐食性に優れ小型でシンプルな構造。
・堅牢なボディでレバーハンドル仕様。
・流量抵抗が少なく最大の流量が得られる(禁油対応可)。
【用途】
・機械装置ユニット搭載、設備配管、配管の集中した狭いスペースに最適。
・部品から洗浄を施した禁油仕様も別途用意。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ステンレス製ボールバルブ フルボアTSSシリーズ(レバーハンドル型)のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q原産国はどこでしょうか?
A
国内の工場にて製造しております。
QRoHS指令には対応していますでしょうか?
A
RoHS指令対応品は別品番の製品にて対応しております。
