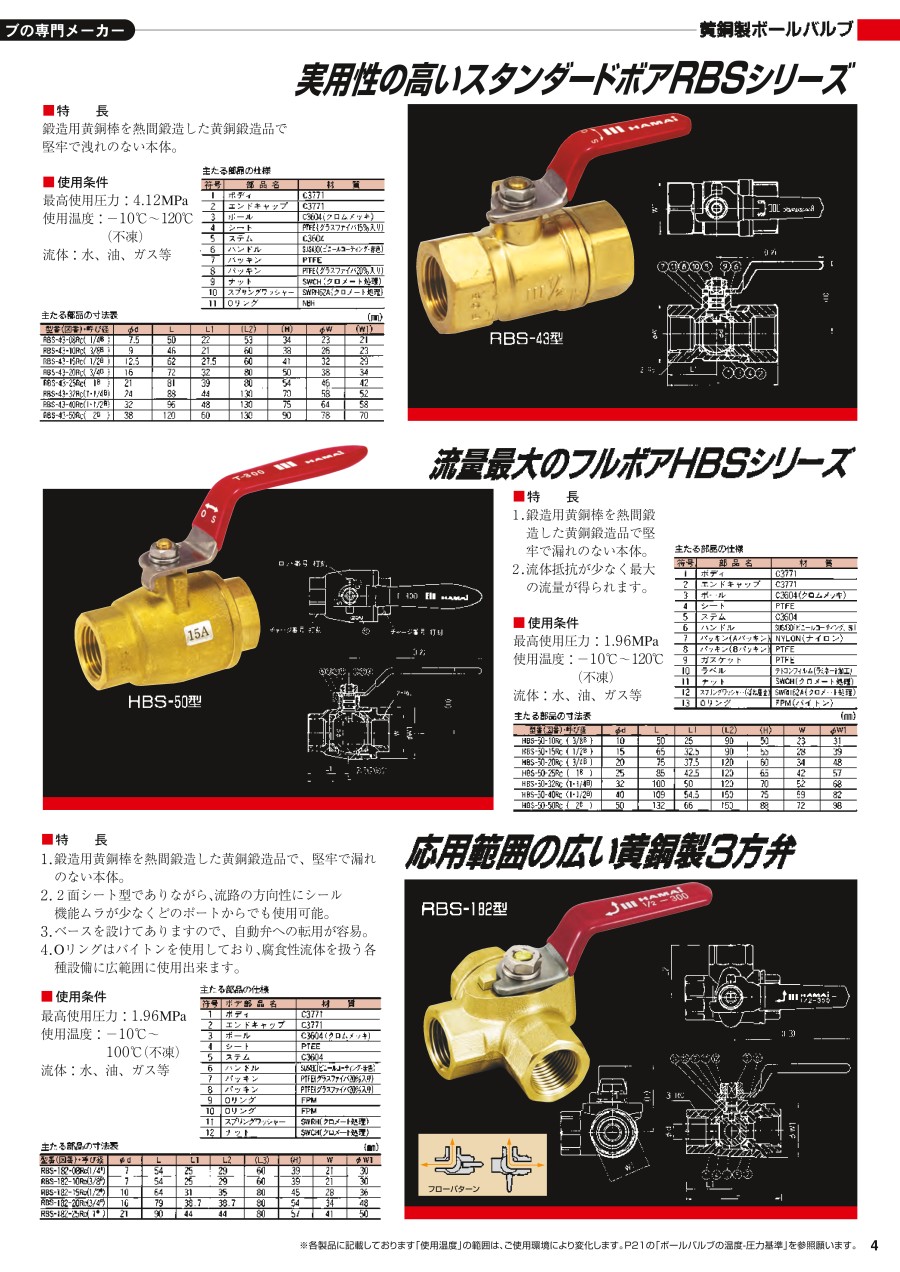

黄銅製ボールバルブ RBSシリーズ（三方弁）

外形図

製品仕様

規格表

型 番（呼び径）	φd	L	L1	L2	（L3）	（H）	W	φW1
RBS-182-08Rc（1/4B）	7	54	25	29	60	39	21	30
RBS-182-10Rc（3/8B）	7	54	25	29	60	39	21	30
RBS-182-15Rc（1/2B）	10	64	31	35	80	45	28	36
RBS-182-20Rc（3/4B）	16	79	38.7	38.7	80	54	34	48
RBS-182-25Rc（1B）	21	90	44	44	80	57	41	50

商品特長詳細

ボールバルブの特長

• バルプの中で最も流体抵抗が小さい。
• ふっ素樹脂ソフトシートにより、シール性抜群で軽い操作（無給油）。
• 90°開閉操作で簡便尚かつ、開閉状態が一目でわかる。
• セルフワイビング作用でかじりが少ない。

構造

• 精巧に仕上げたポールに対して流れ方向に配置したシートで両側から締め付けて保持し、さらに流体圧力そのものによるシール機能が有効に作用するフローティングタイプ。
• ステム部は、内側から組み込み、飛び出し防止を保障した、アウトプルーフ構造と安定したシール性を保持する構造。

注意・禁止事項

ボールバルブを御利用下さる皆様にお願い

取付時の注意事項

1. 配管前にバルブおよび接続パイプをきれいにしてください。汚れや、ゴミなどの異物は漏れの原因になります。
2. 配管内およひ配管内を流れる流体に異物が含まれる場合はストレーナーを設置することをおすすめします。トラブルを未然に防ぎます。
3. 配管時のシールテープなどが管内に入り込まないように願います。
4. ハンドルを取付けてあるナットはゆるめたり、はずしたりしないでください。これはステム部におけるシールに重要な投目を持っております。
5. バルブをバイスにくわえたり、パイプレンチに掛けることは絶対に止めてください。
6. バルブを取付ける際は、取付けるパイプ側に近いバルプの6角部を使用し、適正なスパナで締め付けてください。
7. パイプの接続に際し、締め過ぎには十分ご注意ください。手でねじ込み後、1.5回転以内に願います。
8. トルク管理の出来る場合は、1/4"…20、3/8"…29、1/2"…34、3/4"…49、1"…59、1・1/4"…78、1・1/2"…83、2"…108（単位N・m）を参考にしてください。（ふっ素樹脂シールテープ御使用の場合は摩擦係数が少ないため、上記数値とは異なりますので締め過ぎに御注意下さい。）
9. 配管時にバルブに過大荷重配管のひずみなどがかからないようにしてください。1. 使用条件下で原則的に全開全閉位置でご使用ください。
2. ハンドルの無理な開閉は避けてください。
3. 原則的にハンドルの取外しはおやめ下さい。
4. 黄銅製ボールバルブはアンモニア・亜硫酸ガス等に腐蝕されやすいことがありますので、トイレの近くや豚舎、養鵡場での使用には塗装や防蝕テープ等で充分パルプの保護策を講じて下さい。
5. 腐蝕しやすいガスの環境では出来るだけステンレス製のボールバルブをご利用下さい。
