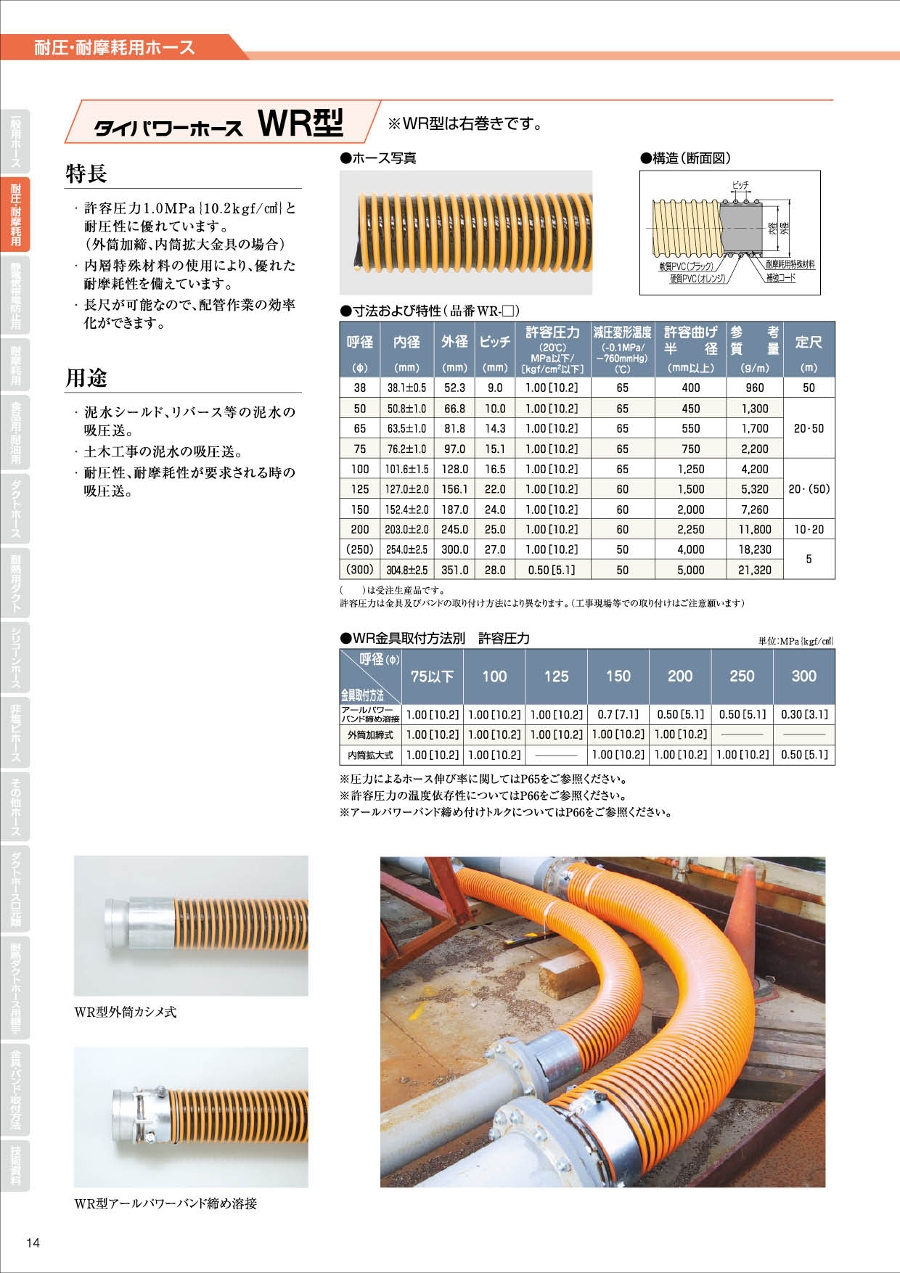

タイパワーホース WR型
- 通常単価(税別)
- -
- 税込単価
- -
最高許容圧力1.0Mpa｛10.2kgf/cm2｝の耐圧を有しています。（φ3...
詳細情報を確認する- 使用流体/用途
- 水
- 金具取付
- なし
- ホース材質
- 軟質PVC+硬質PVC
- 使用温度範囲 (℃)
- -10::50
- 色
- オレンジ
- カットサービス対応
- あり
- 許容圧力(20℃) (Mpa)
- 1
商品情報
外形図
規格表
許容圧力は金具及びバンドの取り付け方法により異なります。（工事現場等での取り付けはご注意願います。）
使用例
用途
・泥水シールド、リバース等の泥水の吸圧送。
・土木工事の泥水の吸圧送。
・耐圧性、耐磨耗性が要求される時の吸圧送。
技術情報・設計アイデア
WR金具取付方法別 許容圧力
| 呼径（φ） | 75以下 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| 金具取付方法 | |||||||
| アールパワー バンド締め溶接 | 1.00［10.2］ | 1.00［10.2］ | 1.00［10.2］ | 0.7［7.1］ | 0.50［5.1］ | 0.50［5.1］ | 0.30［3.1］ |
| 外筒加締式 | 1.00［10.2］ | 1.00［10.2］ | 1.00［10.2］ | 1.00［10.2］ | 1.00［10.2］ | - | - |
| 内筒拡大式 | 1.00［10.2］ | 1.00［10.2］ | - | 1.00［10.2］ | 1.00［10.2］ | 1.00［10.2］ | 0.50［5.1］ |
単位： MPa{kgf/cm2}
接続方式
WR型外筒カシメ式
WR型アールパワーバンド締め溶接
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
最高許容圧力1.0Mpa｛10.2kgf/cm2｝の耐圧を有しています。（φ300は、0.50Mpa）内層に特殊材料を使用し優れた耐摩耗性を備えています。
【特長】
・許容圧力1.0MPa｛10.2kgf/cm2｝:耐圧性に優れています（外筒加締、内筒拡大金具の場合）。
・内層特殊材料の使用により、優れた耐摩耗性を備えています。
・長尺が可能なので、配管作業の効率化ができます
