メカニカル部品技術窓口

絞り込み条件

未確定：候補が10型番あります。

内径(φ)
~mm
- 50.8
- 65.5
- 75.5
- 91
- 101.5
- 126
- 152
- 202
- 253.5
- 304
外径(φ)
~mm
- 54.3
- 69.5
- 79.5
- 95
- 105
- 130
- 156
- 206
- 257
- 308
許容圧力(20℃)(MPa)
~mm
- 0.005
- 0.008
- 0.01
- 0.015
- 0.018
- 0.02
- 0.025
- 0.029
- 0.032
呼径(φ)
~mm
- 50
- 65
- 75
- 90
- 100
- 125
- 150
- 200
- 250
- 300
トラスココード
~mm
タイプ
~mm
- PAL

タイガースポリマー

タイフレキホース V型 PALタイプ

カタログ |

通常単価(税別): 9,021円～29,711円

税込単価: 9,923円～32,682円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タイガースポリマー

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タイガースポリマー

通常出荷日：在庫品1日目

軽量で伸縮自在、連続使用可能温度130℃以下です。【特長】・特殊ラミネート加工...

種類
ホース
ホース材質
アルミ
使用温度範囲 (℃)
-20::130
材質（詳細）
特殊ラミネートアルミ箔+亜鉛メッキ鋼板
カットサービス対応
なし
色
グレー
使用流体
空気
長さ (m)
5

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造（断面図）

規格表

呼径（φ）	内径（mm）	外径（mm）	ピッチ（mm）	許容圧力（20℃） MPa以下/ ［kgf/cm²以下］	許容減圧力（20℃） KPa以下/ ［mmHg以下］	許容曲げ半径（mm以上）	参考質量（g/m）	定尺（m）
50	50.8±1.0	54.3	20.0	0.032［0.33］	-17.0［-130］	60	360	5
65	65.5±1.0	69.5	20.0	0.029［0.30］	-17.0［-130］	70	410
75	75.5±1.0	79.5	20.0	0.025［0.25］	-15.0［-115］	80	480
90	91.0±1.0	95.0	24.0	0.020［0.20］	-13.0［-100］	95	485
100	101.5±1.5	105.0	24.0	0.020［0.20］	-13.0［-100］	105	540
125	126.0±1.5	130.0	24.0	0.018［0.18］	-13.0［-100］	125	660
150	152.0±1.5	156.0	24.0	0.015［0.15］	-9.0［-70］	150	820
（175）	177.0±2.0	181.0	24.0	0.013［0.13］	-8.0［-62］	175	980
200	202.0±2.0	206.0	24.0	0.010［0.10］	-6.0［-45］	200	1,050
250	253.5±2.5	257.0	24.0	0.008［0.08］	-3.0［-23］	255	1,340
（275）	278.0±2.5	282.0	24.0	0.006［0.06］	-3.0［-23］	280	1,530
300	304.0±3.0	308.0	24.0	0.005［0.05］	-3.0［-23］	305	1,670

両端末が金属製のエッジになっている為、取り扱いには十分注意下さい。

型番リスト

表示件数

型番

内径

(φ)

外径

(φ)

許容曲げ半径

(mm)

許容圧力(20℃)

(MPa)

呼径

(φ)

トラスココード

RoHS?

最小発注数量

50.8	54.3	60	0.032	50	456-8150	10	1個
65.5	69.5	70	0.029	65	-	10	1個
75.5	79.5	80	0.025	75	456-8168	10	1個
91	95	95	0.02	90	-	10	1個
101.5	105	105	0.02	100	456-8117	10	1個
126	130	125	0.018	125	456-8125	10	1個
152	156	150	0.015	150	456-8133	10	1個
202	206	200	0.01	200	456-8141	10	1個
253.5	257	255	0.008	250	-	10	1個
304	308	305	0.005	300	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,488円 ( 11,537円 )	在庫品1日目当日出荷可能
9,021円 ( 9,923円 )	在庫品1日目当日出荷可能
13,168円 ( 14,485円 )	在庫品1日目当日出荷可能
9,146円 ( 10,061円 )	在庫品1日目当日出荷可能
10,985円 ( 12,084円 )	5日目
14,649円 ( 16,114円 )	5日目
19,032円 ( 20,935円 )	5日目
18,262円 ( 20,088円 )	5日目
25,400円 ( 27,940円 )	5日目
29,711円 ( 32,682円 )	5日目

詳細情報

基本情報

基本情報

軽量で伸縮自在、連続使用可能温度130℃以下です。

【特長】
・特殊ラミネート加工のアルミ箔と亜鉛メッキ鋼板により構成された耐熱用のフレキシブルホースです。
・軽量で伸縮が自在のため、収納、保管、輸送が容易です。
・連続使用可能温度は130℃以下です。

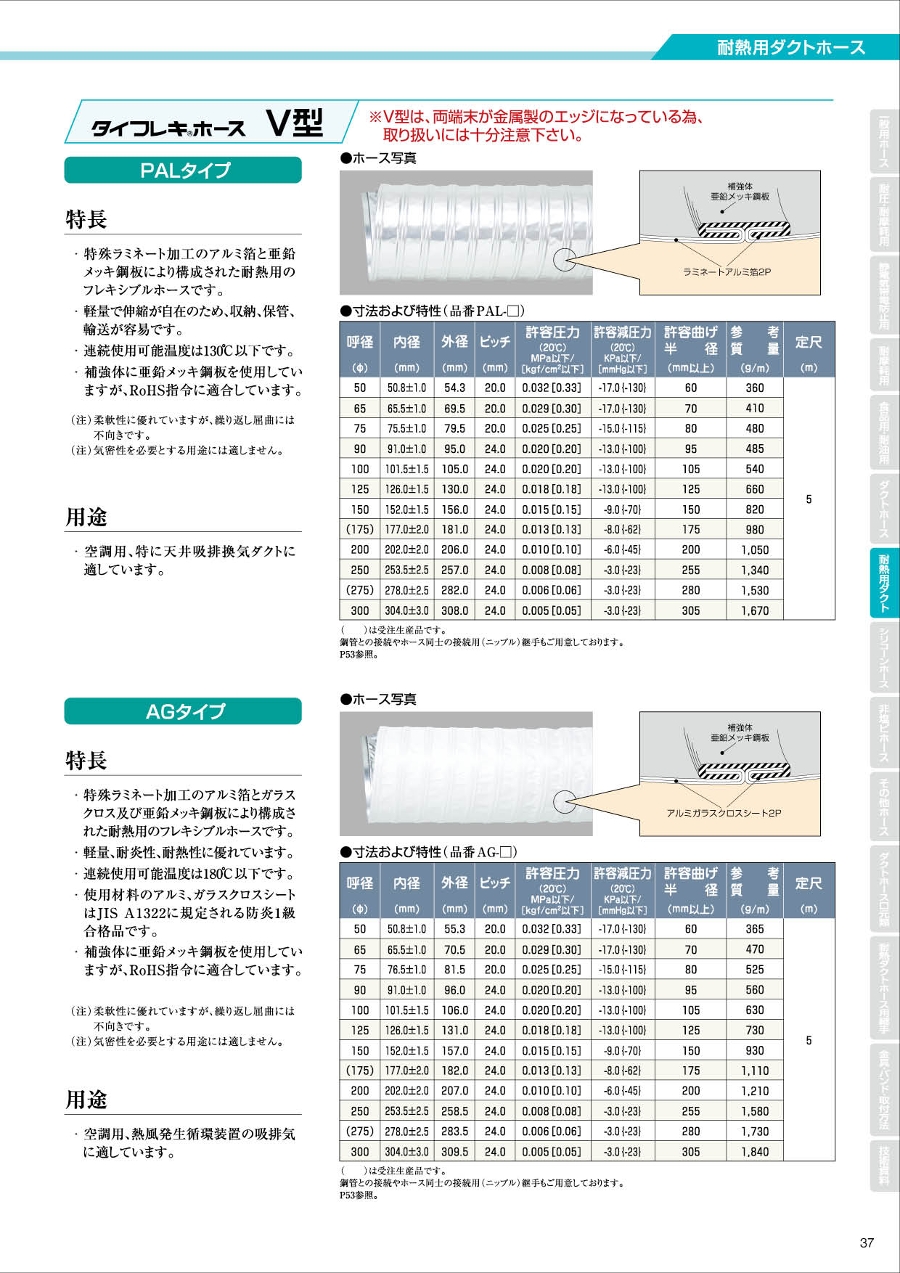

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ダクトホース　軽量タイプ・伸縮タイプ
曲げやすく軽量で、作業性が高いダクトホースです。
ミスミ
ダクトホース　アルミタイプ
伸縮性・屈曲性が高く、コンパクトに収納可能。
ミスミ
耐熱ダクトホース
耐熱仕様のダクトホースです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
