[1-20/1m単位]タイプ
~mm
タイダクトホース N型
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・軽量で持ち運びが簡単です。・屈曲性に富んでおります。・酸、アルカリ等...
詳細情報を確認する未確定：候補が73型番あります。
商品情報
製品仕様

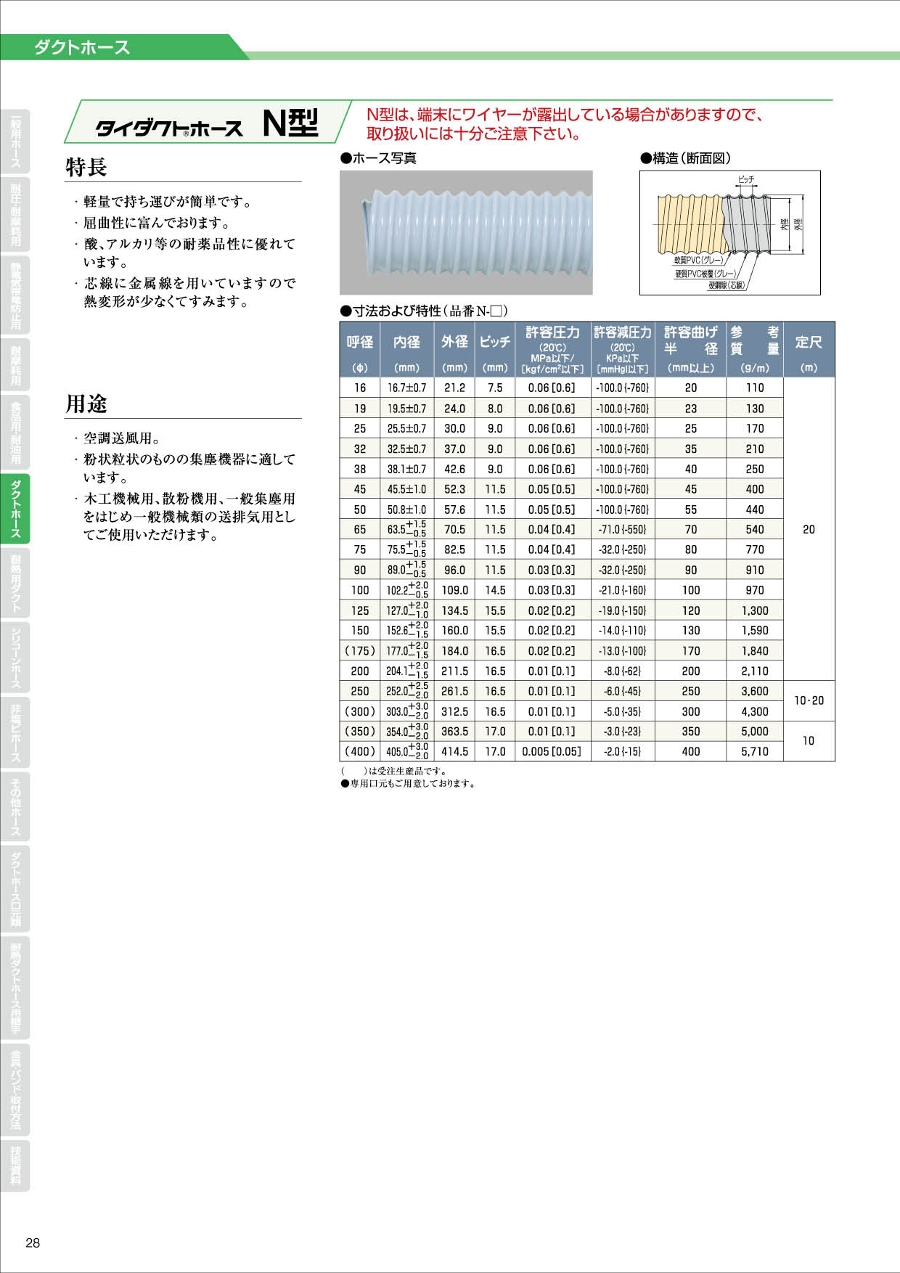

構造（断面図）
規格表
| 呼径 （φ） | 内径 （mm） | 外径 （mm） | ピッチ （mm） | 許容圧力 （20℃） MPa以下/ ［kgf/cm2以下］ | 許容減圧力 （20℃） KPa以下/ ［mmHg以下］ | 許容曲げ 半径 （mm以上） | 参考 質量 （g/m） | 定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 16 | 16.7±0.7 | 21.2 | 7.5 | 0.06［0.6］ | -100.0［-760］ | 20 | 110 | 20 |
| 19 | 19.5±0.7 | 24.0 | 8.0 | 0.06［0.6］ | -100.0［-760］ | 23 | 130 | |
| 25 | 25.5±0.7 | 30.0 | 9.0 | 0.06［0.6］ | -100.0［-760］ | 25 | 170 | |
| 32 | 32.5±0.7 | 37.0 | 9.0 | 0.06［0.6］ | -100.0［-760］ | 35 | 210 | |
| 38 | 38.1±0.7 | 42.6 | 9.0 | 0.06［0.6］ | -100.0［-760］ | 40 | 250 | |
| 45 | 45.5±1.0 | 52.3 | 11.5 | 0.05［0.5］ | -100.0［-760］ | 45 | 400 | |
| 50 | 50.8±1.0 | 57.6 | 11.5 | 0.05［0.5］ | -100.0［-760］ | 55 | 440 | |
| 65 | 63.5 （-0.5～+1.5） | 70.5 | 11.5 | 0.04［0.4］ | -71.0［-550］ | 70 | 540 | |
| 75 | 75.5 （-0.5～+1.5） | 82.5 | 11.5 | 0.04［0.4］ | -32.0［-250］ | 80 | 770 | |
| 90 | 89.0 （-0.5～+1.5） | 96.0 | 11.5 | 0.03［0.3］ | -32.0［-250］ | 90 | 910 | |
| 100 | 102.2 （-0.5～+2.0） | 109.0 | 14.5 | 0.03［0.3］ | -21.0［-160］ | 100 | 950 | |
| 125 | 127.0 （-1.0～+2.0） | 134.5 | 15.5 | 0.02［0.2］ | -19.0［-150］ | 120 | 1,300 | |
| 150 | 152.6 （-1.5～+2.0） | 160.0 | 15.5 | 0.02［0.2］ | -14.0［-110］ | 130 | 1,590 | |
| （175） | 177.0 （-1.5～+2.0） | 184.0 | 16.5 | 0.02［0.2］ | -13.0［-100］ | 170 | 1,840 | |
| 200 | 204.1 （-1.5～+2.0） | 211.5 | 16.5 | 0.01［0.1］ | -8.0［-62］ | 200 | 2,110 | |
| 250 | 252.0 （-2.0～+2.5） | 261.5 | 16.5 | 0.01［0.1］ | -6.0［-45］ | 250 | 3,600 | （10）・20 |
| （300） | 303.0 （-2.0～+3.0） | 312.5 | 16.5 | 0.01［0.1］ | -5.0［-35］ | 300 | 4,300 | 10・20 |
| （350） | 354.0 （-2.0～+3.0） | 363.5 | 17.0 | 0.01［0.1］ | -3.0［-23］ | 350 | 5,000 | 10 |
| （400） | 405.0 （-2.0～+3.0） | 414.5 | 17.0 | 0.005［0.05］ | -2.0［-15］ | 400 | 5,710 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,136円 ( 3,450円 ) | 在庫品1日目当日出荷可能 |
4,725円 ( 5,198円 ) | 在庫品1日目当日出荷可能 |
5,605円 ( 6,166円 ) | 在庫品1日目当日出荷可能 |
6,341円 ( 6,975円 ) | 在庫品1日目当日出荷可能 |
7,053円 ( 7,758円 ) | 在庫品1日目当日出荷可能 |
8,752円 ( 9,627円 ) | 在庫品1日目当日出荷可能 |
9,307円 ( 10,238円 ) | 在庫品1日目当日出荷可能 |
10,434円 ( 11,477円 ) | 在庫品1日目当日出荷可能 |
11,560円 ( 12,716円 ) | 在庫品1日目当日出荷可能 |
12,384円 ( 13,622円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
3,355円 ( 3,691円 ) | 在庫品1日目当日出荷可能 |
4,463円 ( 4,909円 ) | 在庫品1日目当日出荷可能 |
5,954円 ( 6,549円 ) | 在庫品1日目当日出荷可能 |
6,761円 ( 7,437円 ) | 在庫品1日目当日出荷可能 |
7,534円 ( 8,287円 ) | 在庫品1日目当日出荷可能 |
8,749円 ( 9,624円 ) | 在庫品1日目当日出荷可能 |
9,964円 ( 10,960円 ) | 在庫品1日目当日出荷可能 |
11,179円 ( 12,297円 ) | 在庫品1日目当日出荷可能 |
13,261円 ( 14,587円 ) | 在庫品1日目当日出荷可能 |
12,100円 ( 13,310円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
3,227円 ( 3,550円 ) | 在庫品1日目当日出荷可能 |
4,732円 ( 5,205円 ) | 2日目 |
5,197円 ( 5,717円 ) | 2日目 |
6,452円 ( 7,097円 ) | 在庫品1日目当日出荷可能 |
8,810円 ( 9,691円 ) | 2日目 |
8,960円 ( 9,856円 ) | 2日目 |
10,215円 ( 11,237円 ) | 2日目 |
11,469円 ( 12,616円 ) | 2日目 |
12,723円 ( 13,995円 ) | 2日目 |
13,005円 ( 14,306円 ) | 2日目 |
- ( - ) | 11日目 |
3,394円 ( 3,733円 ) | 在庫品1日目当日出荷可能 |
4,756円 ( 5,232円 ) | 在庫品1日目当日出荷可能 |
6,036円 ( 6,640円 ) | 在庫品1日目当日出荷可能 |
7,340円 ( 8,074円 ) | 在庫品1日目当日出荷可能 |
8,280円 ( 9,108円 ) | 在庫品1日目当日出荷可能 |
10,553円 ( 11,608円 ) | 在庫品1日目当日出荷可能 |
11,271円 ( 12,398円 ) | 在庫品1日目当日出荷可能 |
12,678円 ( 13,946円 ) | 在庫品1日目当日出荷可能 |
14,086円 ( 15,495円 ) | 在庫品1日目当日出荷可能 |
14,163円 ( 15,579円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
3,963円 ( 4,359円 ) | 在庫品1日目当日出荷可能 |
5,519円 ( 6,071円 ) | 在庫品1日目当日出荷可能 |
7,500円 ( 8,250円 ) | 在庫品1日目当日出荷可能 |
9,483円 ( 10,431円 ) | 在庫品1日目当日出荷可能 |
11,466円 ( 12,613円 ) | 在庫品1日目当日出荷可能 |
13,447円 ( 14,792円 ) | 在庫品1日目当日出荷可能 |
15,430円 ( 16,973円 ) | 在庫品1日目当日出荷可能 |
16,273円 ( 17,900円 ) | 在庫品1日目当日出荷可能 |
18,125円 ( 19,938円 ) | 在庫品1日目当日出荷可能 |
21,375円 ( 23,513円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
4,506円 ( 4,957円 ) | 在庫品1日目当日出荷可能 |
5,856円 ( 6,442円 ) | 在庫品1日目当日出荷可能 |
8,011円 ( 8,812円 ) | 在庫品1日目当日出荷可能 |
9,498円 ( 10,448円 ) | 在庫品1日目当日出荷可能 |
12,317円 ( 13,549円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・軽量で持ち運びが簡単です。
・屈曲性に富んでおります。
・酸、アルカリ等の耐薬品性に優れています。
・芯線に金属線を用いていますので熱変形が少なくてすみます。
【用途】
・空調送風用。
・粉状粒状のものの集塵機器に適しています。
・木工機械用、散粉機用、一般集塵用をはじめ一般機械類の送排気用としてご使用いただけます。
