タイダクトホース GL型
未確定：候補が170型番あります。
商品情報
製品仕様

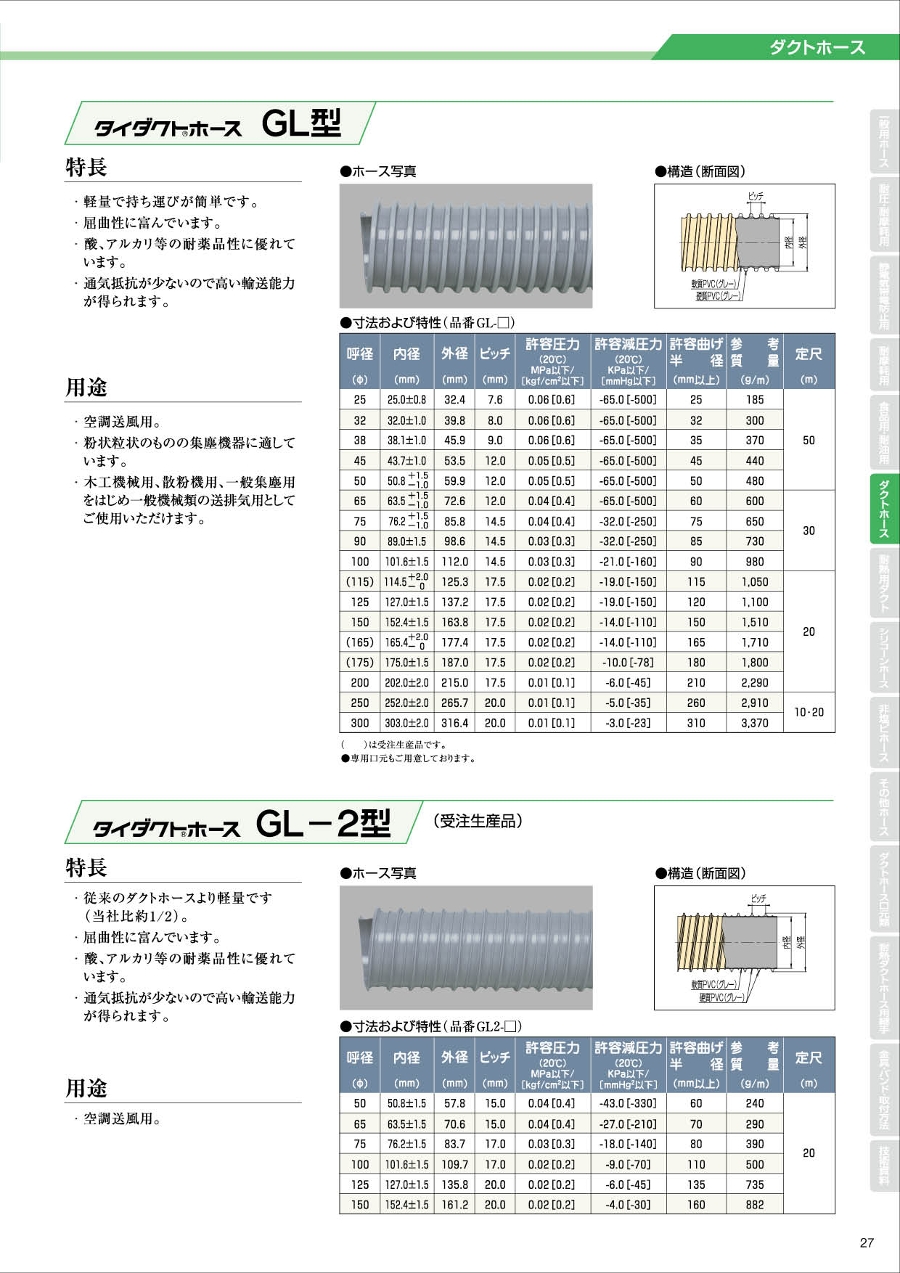

構造（断面図）
規格表 カットサービスは１ｍ単位でのお取り扱いになります。
| 呼径 （φ） | 内径 （mm） | 外径 （mm） | ピッチ （mm） | 許容圧力 （20℃） MPa以下/ ［kgf/cm2以下］ | 許容減圧力 （20℃） KPa以下/ ［mmHg以下］ | 許容曲げ 半径 （mm以上） | 参考 質量 （g/m） | 定尺 （m） |
|---|---|---|---|---|---|---|---|---|
| 25 | 25.0±0.8 | 32.4 | 7.6 | 0.06［0.6］ | -65.0［-500］ | 25 | 185 | 50 |
| 32 | 32.0±1.0 | 39.8 | 8.0 | 0.06［0.6］ | -65.0［-500］ | 32 | 300 | |
| 38 | 38.1±1.0 | 45.9 | 9.0 | 0.06［0.6］ | -65.0［-500］ | 35 | 370 | |
| 45 | 43.7±1.0 | 53.5 | 12.0 | 0.05［0.5］ | -65.0［-500］ | 45 | 440 | |
| 50 | 50.8 （-1.0～+1.5） | 59.9 | 12.0 | 0.05［0.5］ | -65.0［-500］ | 50 | 480 | |
| 65 | 63.5 （-1.0～+1.5） | 72.6 | 12.0 | 0.04［0.4］ | -65.0［-500］ | 60 | 600 | 30 |
| 75 | 76.2 （-1.0～+1.5） | 85.8 | 14.5 | 0.04［0.4］ | -32.0［-250］ | 75 | 650 | |
| 90 | 89.0±1.5 | 98.6 | 14.5 | 0.03［0.3］ | -32.0［-250］ | 85 | 730 | |
| 100 | 101.6±1.5 | 112.0 | 14.5 | 0.03［0.3］ | -21.0［-160］ | 90 | 980 | |
| （115） | 114.5 （-0～+3.0） | 125.3 | 17.5 | 0.02［0.2］ | -19.0［-150］ | 115 | 1,050 | 20 |
| 125 | 127.0±1.5 | 137.2 | 17.5 | 0.02［0.2］ | -19.0［-150］ | 120 | 1,100 | |
| 150 | 152.4±1.5 | 163.8 | 17.5 | 0.02［0.2］ | -14.0［-110］ | 150 | 1,510 | |
| （165） | 166.4±1.5 | 177.4 | 17.5 | 0.02［0.2］ | -14.0［-110］ | 165 | 1,710 | |
| （175） | 175.0±1.5 | 187.0 | 17.5 | 0.02［0.2］ | -10.0［-78］ | 180 | 1,800 | |
| 200 | 202.0±2.0 | 215.0 | 17.5 | 0.01［0.1］ | -6.0［-45］ | 210 | 2,340 | |
| 250 | 252.0±2.0 | 265.7 | 20.0 | 0.01［0.1］ | -5.0［-35］ | 260 | 2,910 | 10・20 |
| 300 | 303.0±2.0 | 316.4 | 20.0 | 0.01［0.1］ | -3.0［-23］ | 310 | 3,370 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,024円1,416円 ( 1,558円 ) | 在庫品1日目当日出荷可能 |
2,892円2,024円 ( 2,226円 ) | 在庫品1日目当日出荷可能 |
3,504円2,452円 ( 2,697円 ) | 在庫品1日目当日出荷可能 |
4,333円3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
5,172円3,620円 ( 3,982円 ) | 在庫品1日目当日出荷可能 |
5,550円3,885円 ( 4,274円 ) | 在庫品1日目当日出荷可能 |
6,312円4,418円 ( 4,860円 ) | 在庫品1日目当日出荷可能 |
7,074円4,951円 ( 5,446円 ) | 在庫品1日目当日出荷可能 |
7,835円5,484円 ( 6,032円 ) | 在庫品1日目当日出荷可能 |
8,306円5,814円 ( 6,395円 ) | 在庫品1日目当日出荷可能 |
8,883円6,218円 ( 6,840円 ) | 在庫品1日目当日出荷可能 |
9,601円6,720円 ( 7,392円 ) | 在庫品1日目当日出荷可能 |
10,319円7,223円 ( 7,945円 ) | 在庫品1日目当日出荷可能 |
11,038円7,726円 ( 8,499円 ) | 在庫品1日目当日出荷可能 |
11,537円8,075円 ( 8,883円 ) | 在庫品1日目当日出荷可能 |
12,475円8,732円 ( 9,605円 ) | 在庫品1日目当日出荷可能 |
13,193円9,235円 ( 10,159円 ) | 在庫品1日目当日出荷可能 |
13,911円9,737円 ( 10,711円 ) | 在庫品1日目当日出荷可能 |
14,630円10,241円 ( 11,265円 ) | 在庫品1日目当日出荷可能 |
13,703円9,592円 ( 10,551円 ) | 在庫品1日目当日出荷可能 |
14,488円10,141円 ( 11,155円 ) | 在庫品1日目当日出荷可能 |
15,131円10,591円 ( 11,650円 ) | 在庫品1日目当日出荷可能 |
15,774円11,041円 ( 12,145円 ) | 在庫品1日目当日出荷可能 |
16,417円11,491円 ( 12,640円 ) | 在庫品1日目当日出荷可能 |
17,061円11,942円 ( 13,136円 ) | 在庫品1日目当日出荷可能 |
17,704円12,392円 ( 13,631円 ) | 在庫品1日目当日出荷可能 |
18,347円12,842円 ( 14,126円 ) | 在庫品1日目当日出荷可能 |
18,990円13,293円 ( 14,622円 ) | 在庫品1日目当日出荷可能 |
19,633円13,743円 ( 15,117円 ) | 在庫品1日目当日出荷可能 |
19,460円13,622円 ( 14,984円 ) | 在庫品1日目当日出荷可能 |
20,076円14,053円 ( 15,458円 ) | 在庫品1日目当日出荷可能 |
20,692円14,484円 ( 15,932円 ) | 在庫品1日目当日出荷可能 |
21,308円14,915円 ( 16,407円 ) | 在庫品1日目当日出荷可能 |
21,924円15,346円 ( 16,881円 ) | 在庫品1日目当日出荷可能 |
22,540円15,778円 ( 17,356円 ) | 在庫品1日目当日出荷可能 |
23,156円16,209円 ( 17,830円 ) | 在庫品1日目当日出荷可能 |
23,772円16,640円 ( 18,304円 ) | 在庫品1日目当日出荷可能 |
24,388円17,071円 ( 18,778円 ) | 在庫品1日目当日出荷可能 |
25,004円17,502円 ( 19,252円 ) | 在庫品1日目当日出荷可能 |
25,620円17,934円 ( 19,727円 ) | 在庫品1日目当日出荷可能 |
26,236円 ( 28,860円 ) | 在庫品1日目当日出荷可能 |
26,852円 ( 29,537円 ) | 在庫品1日目当日出荷可能 |
27,468円 ( 30,215円 ) | 在庫品1日目当日出荷可能 |
28,084円 ( 30,892円 ) | 在庫品1日目当日出荷可能 |
28,700円 ( 31,570円 ) | 在庫品1日目当日出荷可能 |
29,316円 ( 32,248円 ) | 在庫品1日目当日出荷可能 |
29,932円 ( 32,925円 ) | 在庫品1日目当日出荷可能 |
30,548円 ( 33,603円 ) | 在庫品1日目当日出荷可能 |
31,164円 ( 34,280円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 5日目 |
2,147円1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
3,095円1,702円 ( 1,872円 ) | 在庫品1日目当日出荷可能 |
3,791円2,085円 ( 2,294円 ) | 在庫品1日目当日出荷可能 |
4,427円2,434円 ( 2,677円 ) | 在庫品1日目当日出荷可能 |
5,288円2,908円 ( 3,199円 ) | 在庫品1日目当日出荷可能 |
5,792円3,185円 ( 3,504円 ) | 在庫品1日目当日出荷可能 |
6,594円3,626円 ( 3,989円 ) | 在庫品1日目当日出荷可能 |
7,396円4,067円 ( 4,474円 ) | 在庫品1日目当日出荷可能 |
8,198円4,508円 ( 4,959円 ) | 在庫品1日目当日出荷可能 |
8,978円4,937円 ( 5,431円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・軽量で持ち運びが簡単です。
・屈曲性に富んでいます。
・酸、アルカリ等の耐薬品性に優れています。
・通気抵抗が少ないので高い輸送能力が得られます。
【用途】
・空調送風用。
・粉状粒状のものの集塵機器に適しています。
・木工機械用、散粉機用、一般集塵用をはじめ一般機械類の送排気用としてご使用いただけます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- カットサービスは１ｍ単位でのお取り扱いになります。
商品担当おすすめ
タイダクトホース GL型のレビュー
配管ダクト設置に使用
4
4.02018/07/30
内径45位のダクトホースを探していたのですが、このホース以外に見つからない。やっと見つけても約30日納期・・・、でもダメ...もっと読む
1人が参考にしています。
掃除機
5
5.02023/02/14
掃除機に使用していた今までのホースは、時間とともに固くなって使いづらかったでした。柔らかいこちらのダクトホースは自由が効...もっと読む
0人が参考にしています。
客先設備の交換材として使用しました
4
4.02021/11/10
客先設備（吸引機）の交換材として使用しました。交換設置には特に問題なく、既存の部材との互換性もあってよかったです。いつも...もっと読む
0人が参考にしています。
集塵機に対する送致管として
5
5.02019/11/26
当社外販装置に付帯の集塵機に対する送致管として使用しました。当社は得意先様のニーズに応じオーダーメイドの一品物を製作しま...もっと読む
0人が参考にしています。
排気ファンに接続
5
5.02019/09/05
排気ファンに繋げて洗浄機内の空気の吐き出しに使用しています。フレキシブルで作業性もいいのでよく使わせてもらっています。
0人が参考にしています。
