ショーボンドカップリング

ストラブ・フレックス Fタイプ

ストラブ・フレックス Fタイプ
  • 数量スライド割引
通常単価(税別)
7,501円～105,551円
税込単価
8,251円～116,106円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ストラブ・グリップ 316タイプ

ショーボンドカップリング

ストラブ・グリップ 316タイプ
5
通常価格(税別)： 5,930円 (税込価格：6,523円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ストラブ・グリップ Gタイプ

ショーボンドカップリング

ストラブ・グリップ Gタイプ
4.7
通常価格(税別)： 6,545円 (税込価格：7,200円)

通常出荷日：在庫品1日目

排水や機械設備等で抜け防止を必要としない配管用の管継手です。排水管やケーブル保...

詳細情報を確認する
未確定：候補が29型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

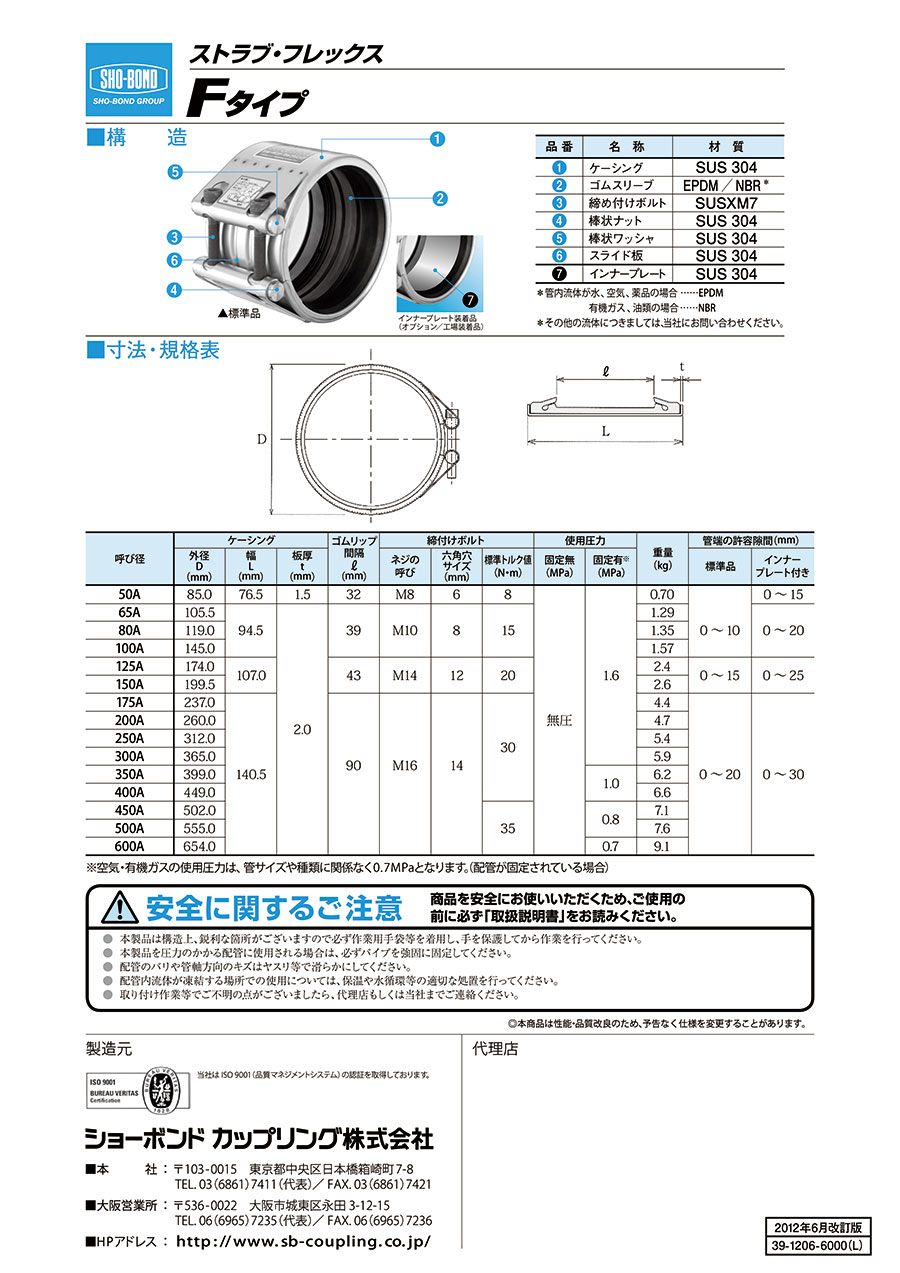

外形図

ストラブ・フレックス Fタイプ 外形図01

製品仕様

ストラブ・フレックス Fタイプ 仕様01

（7）インナープレート装着品（オプション/工場装着品）

品番名称材質
（1）ケーシングSUS 304
（2）ゴムスリーブEPDM/ NBR*
（3）締め付けボルトSUSXM7
（4）棒状ナットSUS 304
（5）棒状ワッシャSUS 304
（6）スライド板SUS 304
（7）インナープレートSUS 304

*管内流体が水、空気、薬品の場合…EPDM
有機ガス、油類の場合……NBR

規格表

ストラブ・フレックス Fタイプ 規格表01

※空気・有機ガスの使用圧力は、管サイズや種類に関係なく0.7MPaとなリます。（配管が固定されている場合）

型番リスト

表示件数
  • 1
    • 型番
    F-50E
    F-50N
    F-65E
    F-65N
    F-80E
    F-80N
    F-100E
    F-100N
    F-125E
    F-125N
    F-150E
    F-150N
    F-175E
    F-175N
    F-200E
    F-200N
    F-250E
    F-250N
    F-300E
    F-300N
    F-350E
    F-350N
    F-400E
    F-400N
    F-450E
    F-450N
    F-500E
    F-500N
    F-600E

    使用流体

    呼び径

    最高使用圧力 【使用条件に制限があります】

    (MPa)

    ゴムスリーブ材質

    		最小発注数量
    水 / 空気 / 薬品
    50A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    50A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    65A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    65A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    80A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    80A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    100A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    100A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    125A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    125A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    150A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    150A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    175A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    175A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    200A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    200A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    250A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    250A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    300A
    1.6
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    300A
    1.6
    NBR
    1個
    水 / 空気 / 薬品
    350A
    1
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    350A
    1
    NBR
    1個
    水 / 空気 / 薬品
    400A
    1
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    400A
    1
    NBR
    1個
    水 / 空気 / 薬品
    450A
    0.8
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    450A
    0.8
    NBR
    1個
    水 / 空気 / 薬品
    500A
    0.8
    EPDM
    1個
    水 / 空気 / 有機ガス / 油類
    500A
    0.8
    NBR
    1個
    水 / 空気 / 薬品
    600A
    0.7
    EPDM
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,550円
    ( 10,505円 )
    2日目
    7,501円
    ( 8,251円 )
    4日目
    10,024円
    ( 11,026円 )
    2日目
    9,779円
    ( 10,757円 )
    4日目
    9,890円
    ( 10,879円 )
    4日目
    10,536円
    ( 11,590円 )
    4日目
    11,127円
    ( 12,240円 )
    4日目
    10,856円
    ( 11,942円 )
    4日目
    15,131円
    ( 16,644円 )
    4日目
    14,737円
    ( 16,211円 )
    4日目
    17,172円
    ( 18,889円 )
    4日目
    17,895円
    ( 19,685円 )
    4日目
    25,263円
    ( 27,789円 )
    4日目
    25,263円
    ( 27,789円 )
    4日目
    27,625円
    ( 30,388円 )
    4日目
    27,625円
    ( 30,388円 )
    4日目
    30,986円
    ( 34,085円 )
    4日目
    30,986円
    ( 34,085円 )
    4日目
    37,108円
    ( 40,819円 )
    4日目
    37,108円
    ( 40,819円 )
    4日目
    40,740円
    ( 44,814円 )
    3日目
    40,740円
    ( 44,814円 )
    3日目
    45,892円
    ( 50,481円 )
    3日目
    45,892円
    ( 50,481円 )
    3日目
    52,523円
    ( 57,775円 )
    3日目
    52,523円
    ( 57,775円 )
    3日目
    60,152円
    ( 66,167円 )
    3日目
    60,152円
    ( 66,167円 )
    3日目
    105,551円
    ( 116,106円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    排水や機械設備等で抜け防止を必要としない配管用の管継手です。
    排水管やケーブル保護管、 配管が強固に固定され"グリップリング"による抜け防止機能を必要としない圧力配管に適しています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
