ストラブ・グリップ Gタイプ

ストラブ・グリップは、管の端部にネジ切り加工を施されていない配管を、より簡単・確実にジョイントできるように開発された圧力配管用の継手です。
オールステンレス製で軽量かつコンパクトですので、狭く密集した配管でも簡単に作業できます。

従来のメカニカル管継手は配管の抜け防止として、管端部にネジ切りやグルービングといった二次加工を必要としていましたが、ストラブ・グリップは独自の脱管防止構造により、管端部の加工をまったく必要としません。
配管作業はボルトを2本締め付けるだけで完了し、また「締め忘れ防止機能」付きですので、作業後の施工確認が容易になりました。
加工も必要なく、施工時間も大幅に短縮できるので、トータルコストダウンを実現！

シールゴムはリップ構造を採用しています。
この構造は加圧されると空洞部に流体が充填され、その内圧の働きによってリップ部を管に強く押し付けます。この効果によってゴムの弾性が低下した場合でも高いシール性能が確保できます。
さらに本製品は、リップの裏側にスプリングを装着することで、内圧に関係なくリップ部を管に強く密着させることができ、常に安定したシール性能を発揮します。

トルク値管理の補助機能としてプラスチック製のスペーサーをボルト部に装着しました。
これにより、施工後のトルク値の確認作業が目視で行えます。

※ただし、曲がり配管や、芯ずれがある場合は、正しいトルク値(下記参照)で締め付けてもスペーサーまで密着しない場合があります。

使用方法・使用事例

施工方法

1. 管端部のバリを取り除き、表面を清掃します。



2. それぞれの管に、取り付け位置のマーキングをします。
（全幅の1/2 幅）

3. 先に設置する管にカップリングを通しておきます。


4. 次の管を設置し、マーキングした位置まで移動します。


5. ボルトを所定の標準トルク値で締めます。
※ボルトの締め付けは必ずトルクレンチを使用してください。

6. 2本のボルトは交互に締めて片締めにならないようにします。
※写真は片締めの悪い例

7. 『締め忘れ防止スペーサー』で締め忘れがないか確認します。

8. 作業完了！

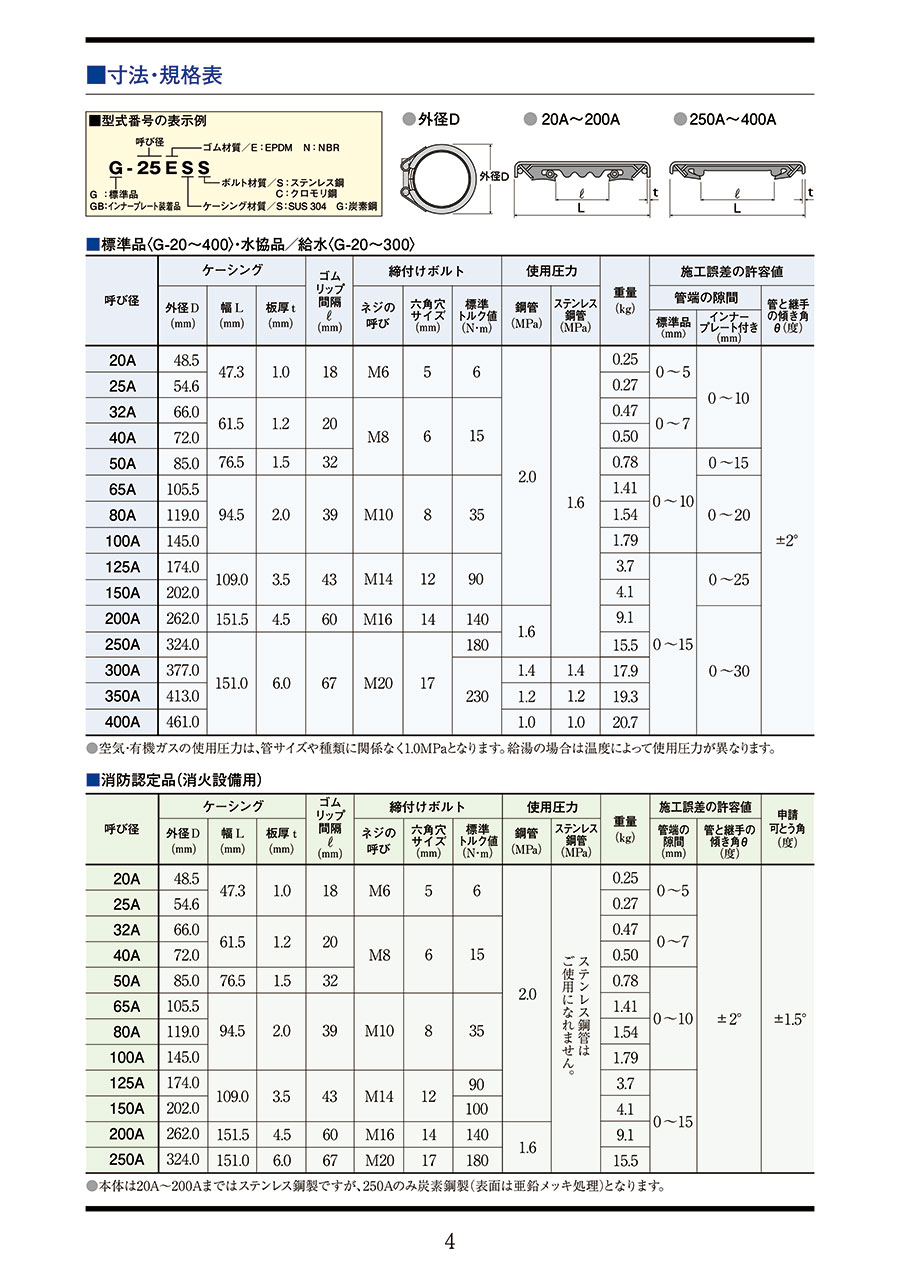

規格表
