ストラブ・グリップ GT（分岐）タイプ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,272円～37,983円特別価格
- 税込単価
- 16,799円～41,781円特別価格
従来のGタイプに分岐を設けることで、継手部からの分岐を可能にしました。【特長】...
詳細情報を確認する商品情報

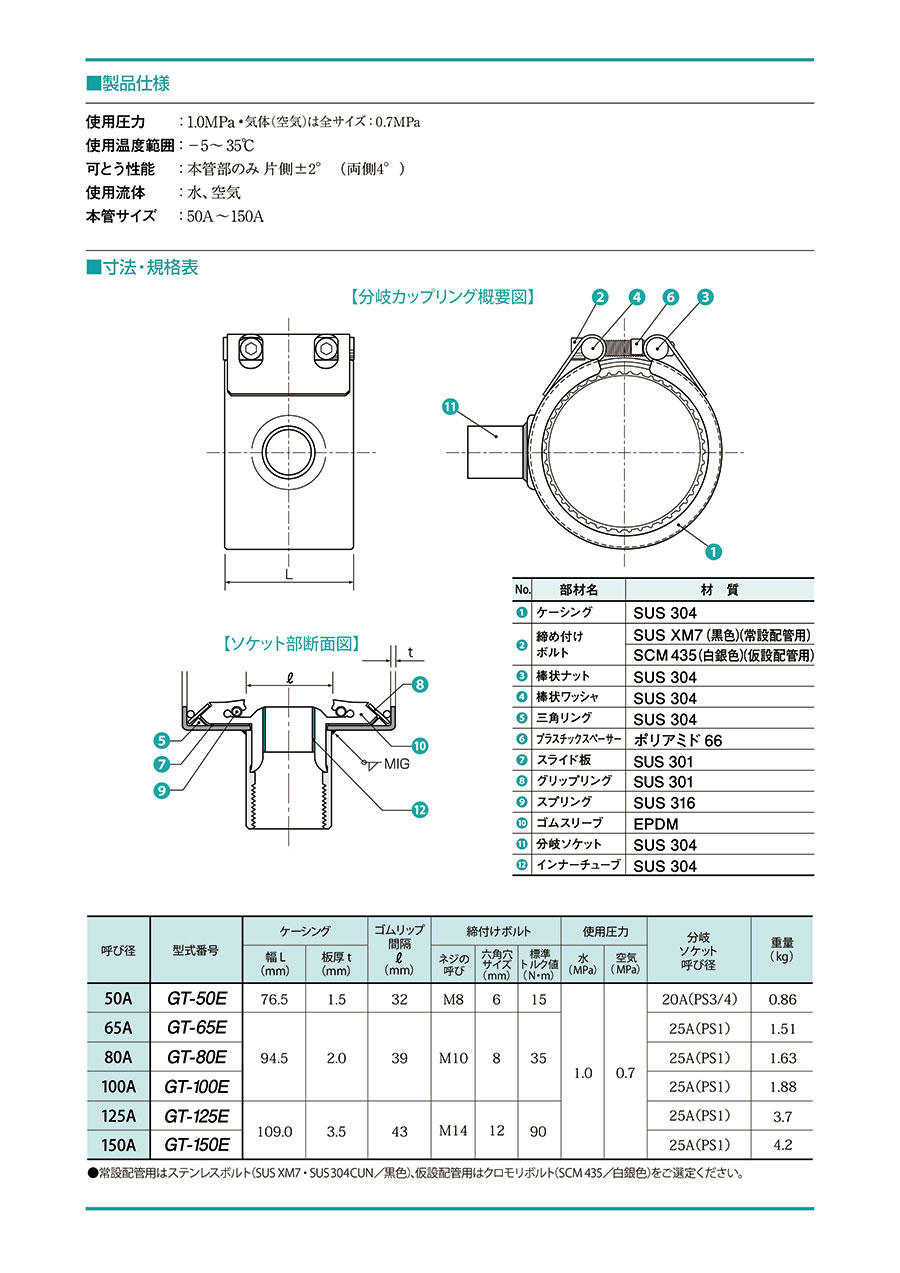

外形図
分岐カップリング概要図
ソケット部断面図
製品仕様
| No. | 部材名 | 材質 |
|---|---|---|
| （1） | ケーシング | SUS 304 |
| （2） | 締め付けボルト | SUS XM7（黒色）（常設配管用） |
| SCM 435（白銀色）（仮設配管用） | ||
| （3） | 棒状ナット | SUS 304 |
| （4） | 棒状ワッシャ | SUS 304 |
| （5） | 三角リング | SUS 304 |
| （6） | プラスチックスペーサー | ポリアミド66 |
| （7） | スライド板 | SUS 301 |
| （8） | グリップリング | SUS 301 |
| （9） | スプリング | SUS 316 |
| （10） | ゴムスリーブ | EPDM |
| （11） | 分岐ソケット | SUS 304 |
| （12） | インナーチューブ | SUS 304 |
製品仕様
- 使用圧力：1.0MPa *気体（空気）は全サイズ：0.7MPa
- 使用温度範囲：-5～35℃
- 可とう性能：本管部のみ片側±2°（両側4°）
- 使用流体：水、空気
- 本管サイズ ：50A～150A
規格表
常設配管用はステンレスボルト（SUS XM7・SUS304CUN／黒色）、仮設配管用はクロモリボルト（SCM 435／白銀色）をご選定ください。
使用例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,272円14,050円 ( 15,455円 ) | 4日目 |
15,272円14,050円 ( 15,455円 ) | 4日目 |
19,336円17,402円 ( 19,142円 ) | 4日目 |
19,336円17,402円 ( 19,142円 ) | 4日目 |
20,728円18,655円 ( 20,521円 ) | 4日目 |
20,728円18,655円 ( 20,521円 ) | 4日目 |
22,613円 ( 24,874円 ) | 4日目 |
22,613円20,351円 ( 22,386円 ) | 4日目 |
31,437円 ( 34,581円 ) | 4日目 |
31,437円28,293円 ( 31,122円 ) | 4日目 |
37,983円34,184円 ( 37,602円 ) | 4日目 |
37,983円34,184円 ( 37,602円 ) | 4日目 |
詳細情報
基本情報
従来のGタイプに分岐を設けることで、継手部からの分岐を可能にしました。
【特長】
・配管の接続と同時に分岐が行えます。
・径違いティー等は必要ありません。
・誰でも簡単に配管作業が出来ます。
・作業はボルトを締め付けるだけです。
・腐食に強いオールステンレス製です。
・部品はSUS304またはSUS301製です。
・ベースは2.0MPa仕様のGタイプです。
・Gタイプは30年以上の実績と高い耐圧性能を誇ります。
・仮設の給水配管に最適です。
・クロモリボルトを使用すれば使い回しができ、経済的です。
