ストラブ・グリップ 316タイプ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,930円～47,447円特別価格
- 税込単価
- 6,523円～52,192円特別価格
軽量、低コストで耐食性に優れたメカニカル管継手です。【特長】・本体にサビ等の腐...
詳細情報を確認する商品情報
外形図
製品仕様
製品仕様
| 適用配管 | 配管用炭素鋼鋼管（SGP管） 内面ライニング鋼管（ポリエチレン・硬質塩化ビニル） 「SBコアーを併用」 ステンレス鋼管（0.5MPa以下の給水・排水管） 硬質塩化ビニル管（20～30は除く） |
|---|---|
| 適用管 サイズ | 20A～200A |
| 適用流体 | EPDM/水、温水、空気、薬品※2〈右表を参照して下さい〉 NBR/有機ガス、油類※2 |
| 流体温度 | EPDM/-30℃～80℃＜蒸気はご使用になれません。＞ NBR/-20℃～70℃＜蒸気はご使用になれません。＞ |
| 使用圧力 | 水、薬品、油類/1.6～1.0MPa 空気、有機ガス/0.7MPa |
| 負圧 | -0.096MPa（720mmHg）* ※管端隙間を空ける場合は、インナープレート装着品を ご推奨いたします。 |
| 可とう角 | 片側±2゜（両側4°） |
※2 代表的な耐油・耐薬品性
構造
▲インナープレート装着品（オプション／工場装着品）
| No. | 部材名 | 材質 |
|---|---|---|
| （1） | ケーシング | SUS 316 |
| （2） | スライド板 | SUS 301 |
| （3） | グリップリング | SUS 301 |
| （4） | ボルト | SUS XM7 |
| （5） | ワッシャ | SUS 301 |
| （6） | ナット※ | SUS 304 |
| （7） | Uバー | SUS 304 |
| （8） | ゴムスリーブ | EPDM |
| NBR | ||
| （9） | プラスチックスペーサー | ポリプロピレン |
| （10） | インナープレート | SUS 304 |
*20A～100Aまでは四角ナット125A～200Aまでは段付き六角ナット

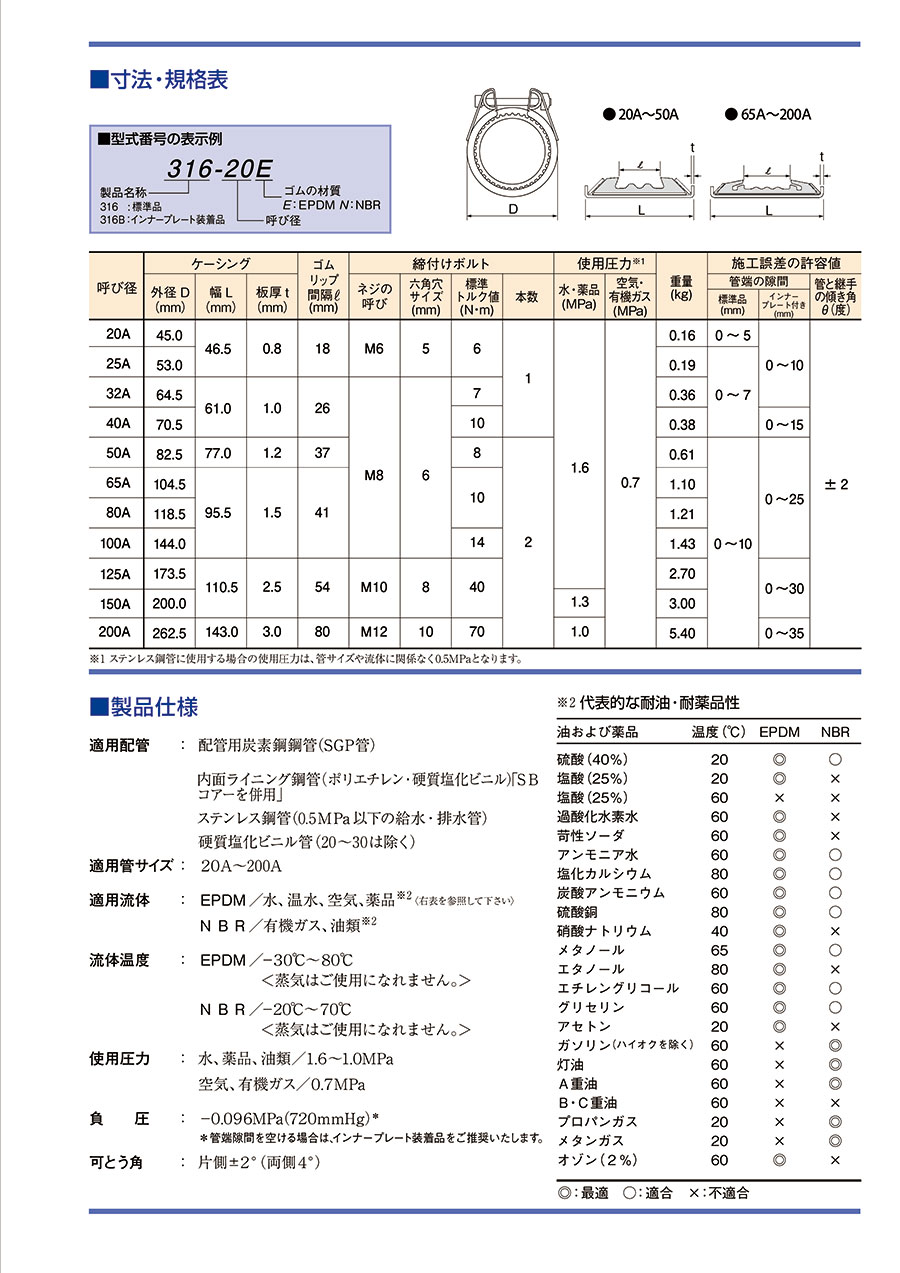

規格表
※1ステンレス鋼管に使用する場合の使用圧力は、管サイズや流体に関係なく0.5MPaとなります。
商品特長詳細
■脱管防止構造について
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,688円 ( 7,357円 ) | 在庫品1日目当日出荷可能 |
5,930円 ( 6,523円 ) | 4日目 |
7,406円 ( 8,147円 ) | 在庫品1日目当日出荷可能 |
6,080円 ( 6,688円 ) | 4日目 |
6,997円 ( 7,697円 ) | 2日目 |
6,150円 ( 6,765円 ) | 4日目 |
6,997円 ( 7,697円 ) | 2日目 |
6,997円 ( 7,697円 ) | 4日目 |
7,997円 ( 8,797円 ) | 在庫品1日目当日出荷可能 |
7,997円 ( 8,797円 ) | 4日目 |
10,779円 ( 11,857円 ) | 2日目 |
9,274円 ( 10,201円 ) | 4日目 |
9,743円 ( 10,717円 ) | 4日目 |
11,979円11,020円 ( 12,122円 ) | 4日目 |
11,032円 ( 12,135円 ) | 4日目 |
11,215円 ( 12,337円 ) | 4日目 |
17,172円 ( 18,889円 ) | 4日目 |
16,725円 ( 18,398円 ) | 4日目 |
21,905円20,152円 ( 22,167円 ) | 4日目 |
21,905円20,152円 ( 22,167円 ) | 4日目 |
43,355円 ( 47,691円 ) | 4日目 |
47,447円42,702円 ( 46,972円 ) | 4日目 |
6,215円 ( 6,837円 ) | 4日目 |
6,215円 ( 6,837円 ) | 4日目 |
6,502円 ( 7,152円 ) | 4日目 |
6,502円 ( 7,152円 ) | 4日目 |
6,740円 ( 7,414円 ) | 4日目 |
7,313円 ( 8,044円 ) | 4日目 |
7,172円 ( 7,889円 ) | 4日目 |
7,172円 ( 7,889円 ) | 4日目 |
7,696円 ( 8,466円 ) | 4日目 |
7,696円 ( 8,466円 ) | 4日目 |
9,986円 ( 10,985円 ) | 5日目 |
9,986円 ( 10,985円 ) | 4日目 |
10,792円 ( 11,871円 ) | 4日目 |
10,792円 ( 11,871円 ) | 4日目 |
11,982円 ( 13,180円 ) | 4日目 |
11,982円 ( 13,180円 ) | 4日目 |
18,193円16,737円 ( 18,411円 ) | 4日目 |
19,380円17,442円 ( 19,186円 ) | 4日目 |
23,009円21,168円 ( 23,285円 ) | 4日目 |
23,009円21,168円 ( 23,285円 ) | 4日目 |
46,198円41,578円 ( 45,736円 ) | 4日目 |
46,198円41,578円 ( 45,736円 ) | 4日目 |
詳細情報
基本情報
軽量、低コストで耐食性に優れたメカニカル管継手です。
【特長】
・本体にサビ等の腐食に強いSUS316を採用しながら、構成部品を簡略化して低コストを実現しました（Uバー構造は特許です）。
・高い性能を保持しているのにもかかわらず、他の継手と比較しても最軽量でコンパクトな製品です。
・これにより、狭い作業スペースでの施工を容易にしています。
・独自の脱管防止構造により、ネジ切りやグルービング等の配管の二次加工を全く必要としませんので、加工費用の削減や作業時間の短縮が可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
