ホース専用継手 エイトロック B
- 通常単価(税別)
- 3,422円～13,952円
- 税込単価
- 3,764円～15,347円
バンドの増し締めが不要のブレードホース専用ナット締めホース用継手。【特長】・エイトロックはナットを奥ま...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ホースメーカーが設計した安心、安全の耐圧ホース専用ジョイント
エイトロック

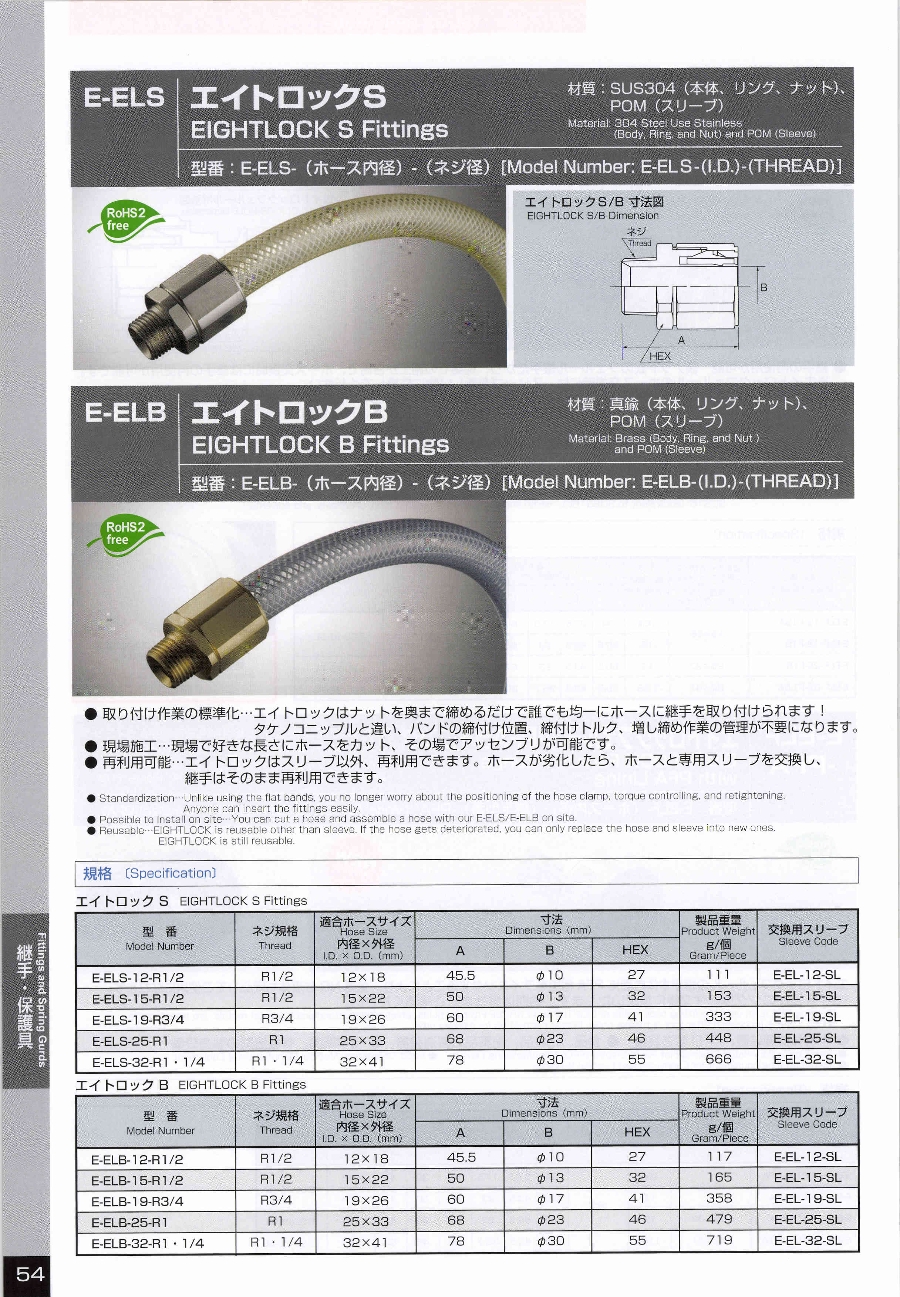

寸法図
本体はノンパッキンのため、内面がフラット。穴径が大きく圧力損失を軽減。スリーブは独自のスリットタイプ。リング式でホースの共回りなし。
製品仕様
- 専用継手:自社ホースの寸法公差に合わせて開発。選定ミスによる漏れ、抜けの不具合から解消。
- 安全性:各ホースで使用温度範囲と使用圧力を明確化。
- 取り付け作業の標準化:エイトロックはナットを奥まで締めるだけで誰でも均一にホースに継手を取り付けられる。
- タケノコニップルと違い、バンドの締付け位置、締付けトルク、増し締め作業の管理が不要。
- 衛生性:エイトロックは本体とニップル部が一体品のため、継手内面フラット構造で衛生的。
- 省エネ設計:エイトロックのニップル内径は、一般的なホースニップルと比較して大きいため、流体の圧力損失が少なくなり、省エネに繋がる。
- 現場施工:現場で好きな長さにホースをカット、その場でアッセンブリが可能。
- 再利用可能:エイトロックはスリーブ以外、再利用可能。ホースが劣化したら、ホースと専用スリーブを交換し、継手はそのまま再利用可能。
| 型番 | ネジ 規格 | 適合ホースサイズ 内径×外径(mm) | 寸法(mm) | 標準重量 g/個 | 交換用 スリーブ | ||
|---|---|---|---|---|---|---|---|
| A | B | HEX | |||||
| E-ELB-12-R1/2 | R1/2 | 12×18 | 45.5 | φ10 | 27 | 125 | E-EL-12-SL |
| E-ELB-15-R1/2 | R1/2 | 15×22 | 50 | φ13 | 32 | 175 | E-EL-15-SL |
| E-ELB-19-R3/4 | R3/4 | 19×26 | 60 | φ17 | 41 | 360 | E-EL-19-SL |
| E-ELB-25-R1 | R1 | 25×33 | 68 | φ23 | 46 | 450 | E-EL-25-SL |
| E-ELB-32-R1･1/4 | R1･1/4 | 32×41 | 78 | φ30 | 55 | 700 | E-EL-32-SL |
開発秘話
従来のニップル・バンド締めタイプの継手では、バンドの増締めや締付けトルクの管理など
作業現場での標準化がしにくいとのニーズに応え設計・開発いたしました。
バンド締めのように増締め・締め付けトルクの管理が不要なナット締めタイプの
八興ホース専用継手です。エイトロックに装着した適用ホースの性能を十分に
発揮するよう設計されており、適応ホースについてもエイトロックの寸法に
合わた寸法公差で製造・管理している為、セットでご使用いただくとより安全にご使用頂けます。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,422円 ( 3,764円 ) | 5日目 |
4,406円 ( 4,847円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
6,484円 ( 7,132円 ) | 在庫品1日目当日出荷可能 |
13,952円 ( 15,347円 ) | 5日目 |
詳細情報
基本情報
バンドの増し締めが不要のブレードホース専用ナット締めホース用継手。
【特長】
・エイトロックはナットを奥まで締めるだけで誰でも均一にホースに継手を取り付けられます
・タケノコニップルと違い、バンドの締付け位置、締付けトルク、増し締め作業の管理が不要になります
・現場で好きな長さにホースをカット、その場でアッセンブリが可能です
・エイトロックはスリーブ以外、再利用できます。ホースが劣化したら、ホースと専用スリーブを交換し、継手はそのまま再利用できます
・ホースアッセンブリの標準化
・材質：真鍮（カドニウム75ppm以下（本体、リング、ナット））、POM（スリーブ）
【用途】
・工作機械・成形機・工場設備などの配管継手に最適
・発電所、化学薬品、廃油、廃液、有機溶剤の製造設備に便利
