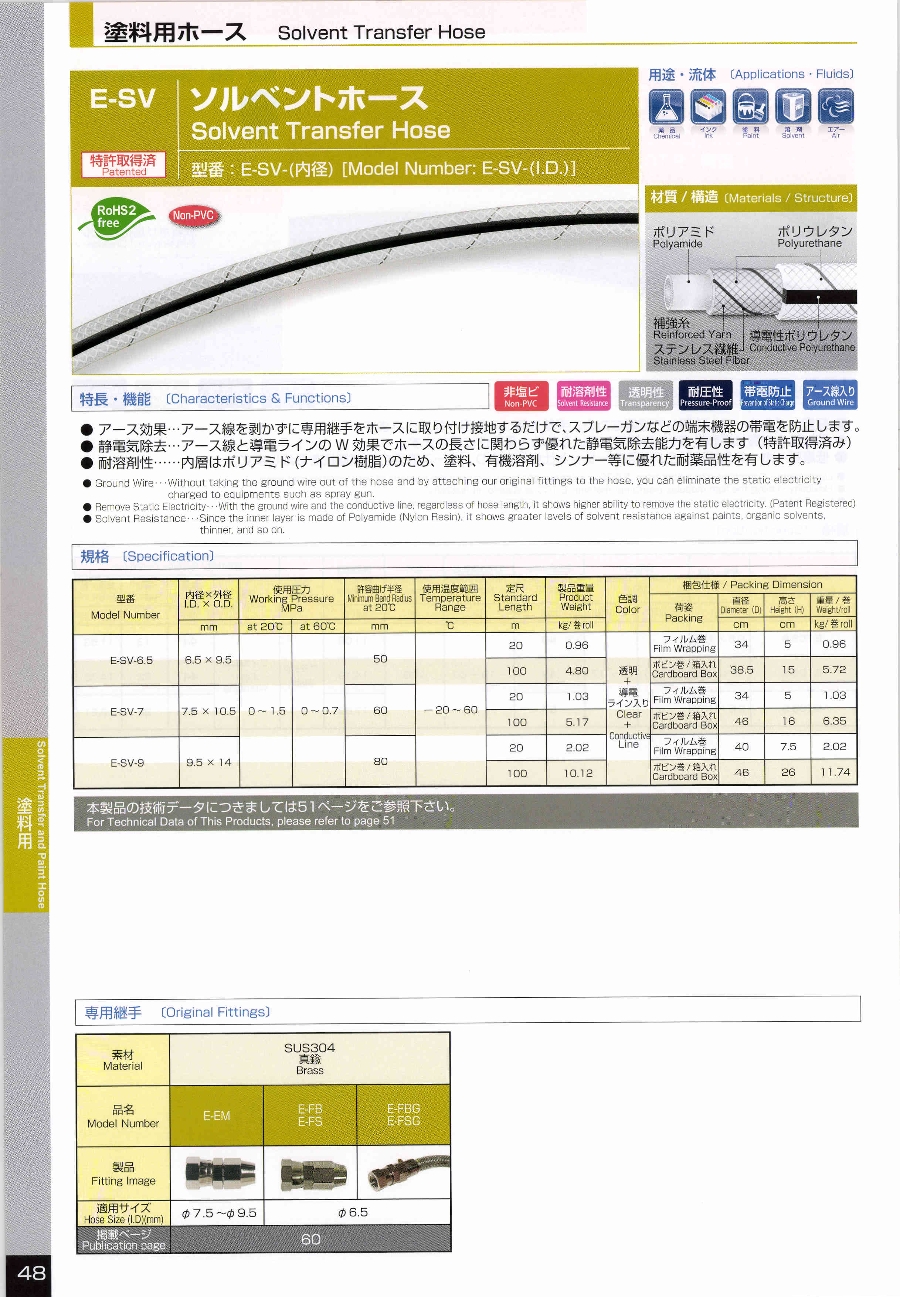

塗料・塗装用ホース ソルベント

製品仕様

• 使用流体:インク・塗料
• 形状:ストレート
• 色:透明
• 使用圧力at20℃:0～1.5MPa
• 使用温度範囲:-20～+60℃
• ホース材質:ナイロン樹脂

外観図

相手側は、メスシートのGネジを選定してください。

継手取付け方法

1.ナットをホースに通します。
2.ホースをニップル部の奥まで差し込んでください。
3.スパナなどでナットを最後まで完全に締め付けます。
4.取付後、テスター等で必ず導通確認をしてください。

規格表

※ 梱包仕様について:箱入れの製品の直径（D）×高さ（H）は、ダンボール箱の幅（W）×高さ（H）を記載しています。

商品特長詳細

• アース効果:アース線を剥かずに専用継手をホースに取り付け接地するだけで、帯電を防止可能。
• 静電気除去:アース線と導電ラインのW効果でホースの長さに関わらず優れた静電気除去能力を発揮（特許取得済み）。
• 耐溶剤性:内層はナイロン樹脂のため、塗料、有機溶剤、シンナー等に優れた耐薬品性。
• 楽々カット:1m間隔でホースに長さ印刷があるのでカットが簡単。
• 柔軟性:積層構造により、ナイロン単層チューブと比較して優れた柔軟性、耐キンク性。

性能・試験情報

技術情報

E-SV 使用温度と最高使用圧力の関係図

らせん状に巻かれた金属繊維と導電ライン樹脂層が、等間隔で接触しているため、ホースの長さに関わらず優れたアース効果を発揮。また万が一、アース線の一部が切れたとしても、らせん状に巻かれたアース線と導電ライン層が一定間隔で接触しているため、安全にアースを取ることが可能。
※ カーボンを配合しただけのホースの場合は、ホースの長さに比例して抵抗値も高くなります。

※ アース線を取り出さずに、両端に専用継手を取り付けて測定。
※ 上記試験結果は、試験値であり保証値ではありません。

開発秘話
