    柔軟フッ素ホース(補強糸入りタイプ)

    未確定:候補が16型番あります。
    数量:

    商品情報

    製品仕様

    外観図

    柔軟フッ素ホース(補強糸入りタイプ) 外観図

    構造

    荷姿寸法

    柔軟フッ素ホース(補強糸入りタイプ) 構造図
    柔軟フッ素ホース(補強糸入りタイプ) 荷姿寸法図

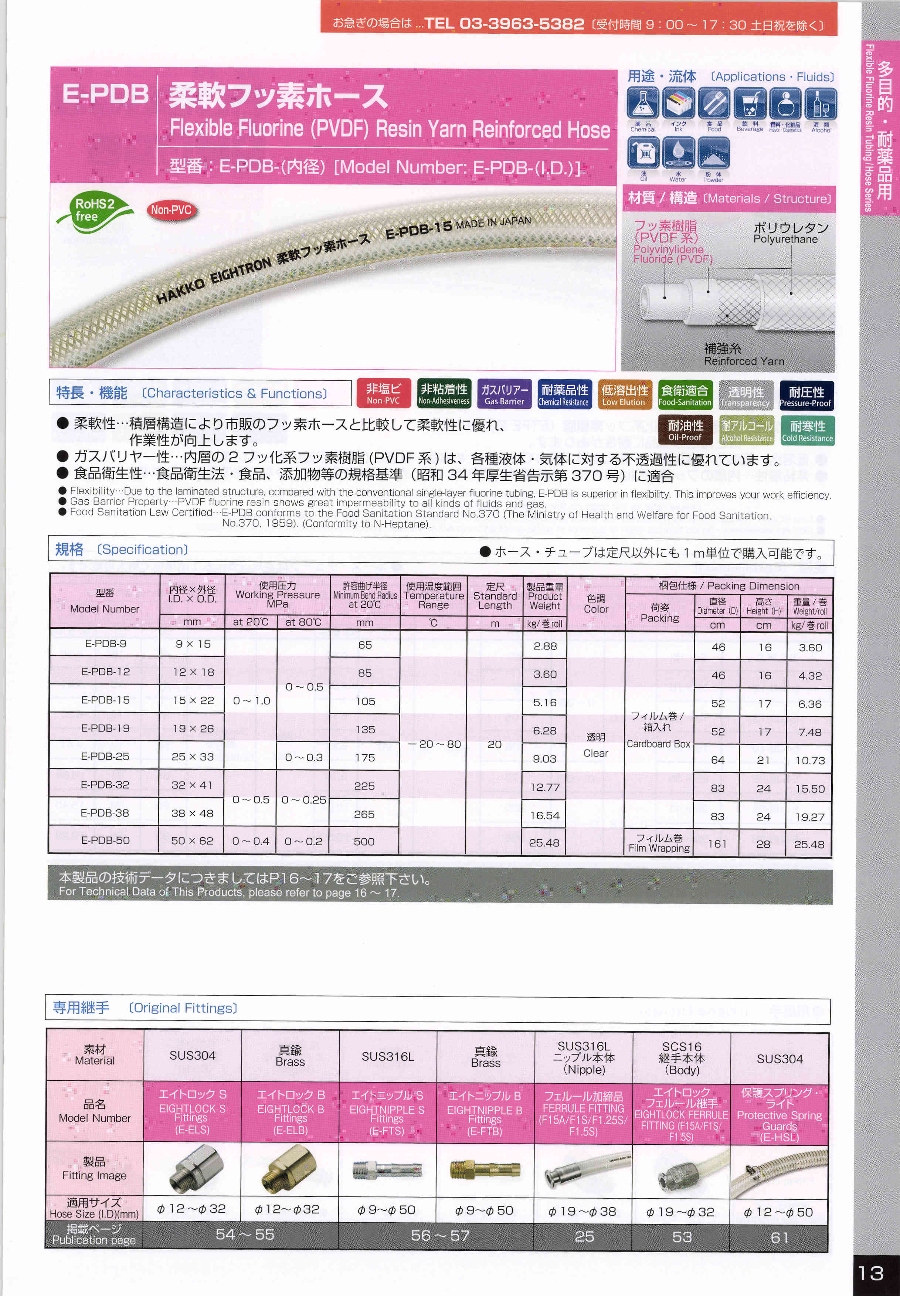

    規格表

    型 番内径×外径使用圧力
    Mpa
    許容曲げ半径
    at 20℃
    使用温度
    範囲
    定 尺製品重量色 調
    mmat 20℃at 80℃mmmkg/巻
    E-PDB-99×150~1.00~0.565-20~80202.88透明
    E-PDB-1212×18853.60
    E-PDB-1515×221055.16
    E-PDB-1919×261356.28
    E-PDB-2525×330~0.31759.03
    E-PDB-3232×410~0.50~0.2522512.77
    E-PDB-3838×4826516.54
    E-PDB-5050×620~0.40~0.250025.48

    商品特長詳細

    • 1メートル間隔でホースに長さ印刷があるため、カットが簡単。
    • ホース内面の洗浄度合が見やすい透明色。
    • 溶出物質の要因となる可塑剤を一切含まないノンオイルホース。
    • 専用継手との組み合わせで、ホース・継手の選定ミスによる事故を予防。
    • ホース両端末にホースキャップがついており、異物混入を防止。
    • 塩ビと比較して溶出物質が少なく、飲料や食品移送、アルコール類や化粧品、薬品の移送用に最適。
    • 食品衛生法・食品、添加物等の規格基準(昭和34 年厚生省告示第370 号)に適合。

    ※ アミン、ケトン類などの有機溶剤(極性溶媒)には耐性が低いため、スーパー柔軟フッ素ホースを推奨。

    性能・試験情報

    技術情報

    柔軟フッ素ホース(補強糸入りタイプ) 試験情報

    E-PDBの使用温度と最高使用圧力の関係図
    ※ E-FTSを装着した時の圧力グラフ

    製品比較情報

    製品比較情報

    ふっ素樹脂特有の非粘着性、すべり性を有し、衛生的で洗浄も効率的。可塑剤を含まないため、高純度の薬液配管にも最適。下図は各樹脂の臨海表面張力と接触角のデータ。

    樹 脂臨界表面張力
    (dyne/cm)
    水に対する接触角
    (θ)
    4フッ化系ふっ素樹脂
    (ETFE系)
    2296
    2フッ化系ふっ素樹脂
    (PVDF系)
    2582
    高密度ポリエチレン3173
    硬質塩化ビニル3968
    PET43-
    ナイロン4654
    柔軟フッ素ホース(補強糸入りタイプ) 比較情報

    接触角

    ※ 臨海表面張力とは、固体に対して接触角が0となる架空液体の表面張力。

    製品比較情報

    柔軟フッ素ホースの内層2フッ化系ふっ素樹脂は、ガスバリヤー性に非常にすぐれた素材。

    ガ ス透過係数(cc/mm/sec・cm2・cmHg)
    〔ガス透過量/試料厚み/(時間×面積×水銀柱cm)〕
    2フッ化系ふっ素樹脂
    (PVDF系)
    ポリエチレン
    酸素24×10-125,900×10-12
    窒素5.5×10-12330×10-12
    炭酸ガス9×10-1228,000×10-12

    開発秘話

    当社は、1959年、塩化ビニール製耐圧ホースの製造・販売を目的として創業したホースの専門メーカーである。
    これまで、従来のフッ素単層ホースはコストも高く、硬く折れやすいため扱いにくく、また、樹脂ホースでは柔軟性はあるものの耐性に問題があった。
    そうした課題を当社のホース・チューブ積層技術(共押出成形技術:成形温度の違う異種材料を融着させ成形する技術)により、柔軟性に優れ、フッ素単層ホースに比べ、
    低コストで透明性に優れる積層型のフッ素ホースの開発に成功した(内層:ふっ素樹脂、外層:ポリウレタン樹脂)。成形温度が大きく異なる様々な樹脂との組み合わせが可能である。
    当製品柔軟フッ素は、薬品、食品、飲料、油、ガソリン等といった幅広い用途の輸送用配管に利用されている。
    この柔軟フッ素ホースは、オンリーワン製品であり、国内シェアは90%となっている。
    柔軟性、透明性、耐薬品性、非粘着性、食品衛生性等を持ち、さらに低コストを実現した柔軟フッ素ホースシリーズは用途の応じた充実の製品ラインを展開しており、ユーザーの要求特性に応じたカスタム製品も製造している。
    また、飛躍的に長持ちする柔軟フッ素ホースを開発したことで廃棄物削減にも一役買っており、環境負荷軽減への貢献度も高い製品となる。

    型番リスト

    表示件数

    許容曲げ半径at20℃

    (mm)

    外径

    (φ)

    内径(φ)

    使用圧力at20℃

    (MPa)

    長さ

    (m)

    最小発注数量
    65
    15
    9
    0~1.0
    -
    1個
    65
    15
    9
    0~1.0
    1 ~ 19
    1個
    85
    18
    12
    0~1.0
    -
    1個
    85
    18
    12
    0~1.0
    1 ~ 19
    1個
    105
    22
    15
    0~1.0
    -
    1個
    105
    22
    15
    0~1.0
    1 ~ 19
    1個
    135
    26
    19
    0~1.0
    -
    1個
    135
    26
    19
    0~1.0
    1 ~ 19
    1個
    175
    33
    25
    0~1.0
    -
    1個
    175
    33
    25
    0~1.0
    1 ~ 19
    1個
    225
    41
    32
    0~0.5
    -
    1個
    225
    41
    32
    0~0.5
    1 ~ 19
    1個
    265
    48
    38
    0~0.5
    -
    1個
    265
    48
    38
    0~0.5
    1 ~ 19
    1個
    500
    62
    50
    0~0.4
    -
    1個
    500
    62
    50
    0~0.4
    1 ~ 19
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    4日目
    -
    ( - )
    4日目

    詳細情報

    基本情報

    ふっ素樹脂チューブは硬く、折れやすいという問題を改善できる積層型フッ素ホース。
    【特長】
    ・内層は2フッ化系ふっ素樹脂(PVDF系)を採用し、耐薬品性が高く、補強糸で耐圧性を強化。
    ・積層構造により市販のフッ素チューブと比較して優れた柔軟性。
    ・市販のフッ素単層チューブと比較して折れにくく、折れてもある程度復元。
    ・内層のふっ素樹脂は優れた耐磨耗性を有し、スラリー状の化学薬品にも使用可能。
    【用途】
    ・理化学実験機器等の薬液移送用、医療機器、内視鏡などの薬液移送用に最適。
    ・半導体関連機器・フラットパネル製造装置の薬品移送用に便利。
    ・燃料電池製造設備の薬液や純水、ビス、金属粉、ワークなどの紛体、固体の移送用に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    柔軟フッ素ホース(補強糸入りタイプ)のレビュー
    5平均満足度:5.01件のレビュー
    社内試作品
    5
    満足度:5.0
    1m単位で購入できるため、必要数を安く購入することができました。 また、短納期入手できとても助かっています。
    0人が参考にしています。

    よくあるご質問(FAQ)

    Q内層フッ素・外層ウレタンの積層構造ですが、内外層の剥離は起こりませんか?
    A
    弊社想定内使用環境においては、剥離しませんので、ご安心下さい。
