アドバンテック（真空配管）

ベローズシリーズパイプエンドタイプ（PS型）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 10,665円～16,692円

税込単価: 11,732円～18,361円

両端がチューブエンドになったフレキシブルチューブ（軸直角方向への位置調整に優れ...

接続部種類
パイプエンド
使用流体
真空・ガス
材質詳細
SUS316L

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

非常に柔軟性に富んだパイプエンドタイプ（PS型）

非常に柔軟性に富んでいる。
SUS316Lの使用により耐食性が優れている。
全体にコンパクト、且つ軽量。

寸法図

Nominal dia（Bore）呼び径	Product code 型番	I.D	O.D	φD	φd	L	l	Bend Radius 曲げ半径
1/4"	PF-8PS-20	5.5	8.5	6.35	4.5	200	20	30
	PF-8PS-30					300
	PF-8PS-40					400
	PF-8PS-50					500
	PF-8PS-60					600
	PF-8PS-80					800
	PF-8PS-100					1000
3/8"	PF-10PS-20	10.0	13.5	9.52	7.4	200	25	45
	PF-10PS-30					300
	PF-10PS-40					400
	PF-10PS-50					500
	PF-10PS-60					600
	PF-10PS-80					800
	PF-15PS-100					1000
1/2"	PF-15PS-20	12.0	16.0	12.7	10.3	200	30	45
	PF-15PS-30					300
	PF-15PS-40					400
	PF-15PS-50					500
	PF-15PS-60					600
	PF-15PS-80					800
	PF-15PS-100					1000

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

内径

(Φ)

外径

(Φ)

最小曲げ半径

(mm)

長さ L

(mm)

RoHS?

最小発注数量

5.5	8.5	30	200	10	1個
5.5	8.5	30	300	10	1個
5.5	8.5	30	400	10	1個
5.5	8.5	30	500	10	1個
5.5	8.5	30	600	10	1個
5.5	8.5	30	800	10	1個
5.5	8.5	30	1000	10	1個
10	13.5	45	200	10	1個
10	13.5	45	300	10	1個
10	13.5	45	400	10	1個
10	13.5	45	500	10	1個
10	13.5	45	600	10	1個
10	13.5	45	800	10	1個
10	13.5	45	1000	10	1個
12	16	45	200	10	1個
12	16	45	300	10	1個
12	16	45	400	10	1個
12	16	45	500	10	1個
12	16	45	600	10	1個
12	16	45	800	10	1個
12	16	45	1000	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,665円 ( 11,732円 )	39日目
11,036円 ( 12,140円 )	39日目
11,597円 ( 12,757円 )	45日目
12,316円 ( 13,548円 )	39日目
11,362円 ( 12,498円 )	39日目
12,471円 ( 13,718円 )	45日目
14,476円 ( 15,924円 )	39日目
10,957円 ( 12,053円 )	39日目
11,757円 ( 12,933円 )	45日目
12,636円 ( 13,900円 )	45日目
11,570円 ( 12,727円 )	45日目
12,277円 ( 13,505円 )	45日目
13,649円 ( 15,014円 )	39日目
14,792円 ( 16,271円 )	45日目
11,996円 ( 13,196円 )	39日目
11,224円 ( 12,346円 )	45日目
11,986円 ( 13,185円 )	45日目
12,887円 ( 14,176円 )	45日目
13,718円 ( 15,090円 )	45日目
15,200円 ( 16,720円 )	45日目
16,692円 ( 18,361円 )	39日目

詳細情報

基本情報

基本情報

両端がチューブエンドになったフレキシブルチューブ（軸直角方向への位置調整に優れた製品）。
【特長】
・両端パイプエンドタイプの小口径フレキシブルチューブ。
・内面研磨品。
・内面相度Rmax0.7μm以下。
・クリーンルーム内にて精密洗浄から梱包している。
・非常に柔軟性に富んでいます。
・SUS316Lの使用により耐食性が優れています。
・全体にコンパクト、且つ軽量。
【用途】
・狭い箇所等でも自在な取付が可能。

カタログ

商品TOP

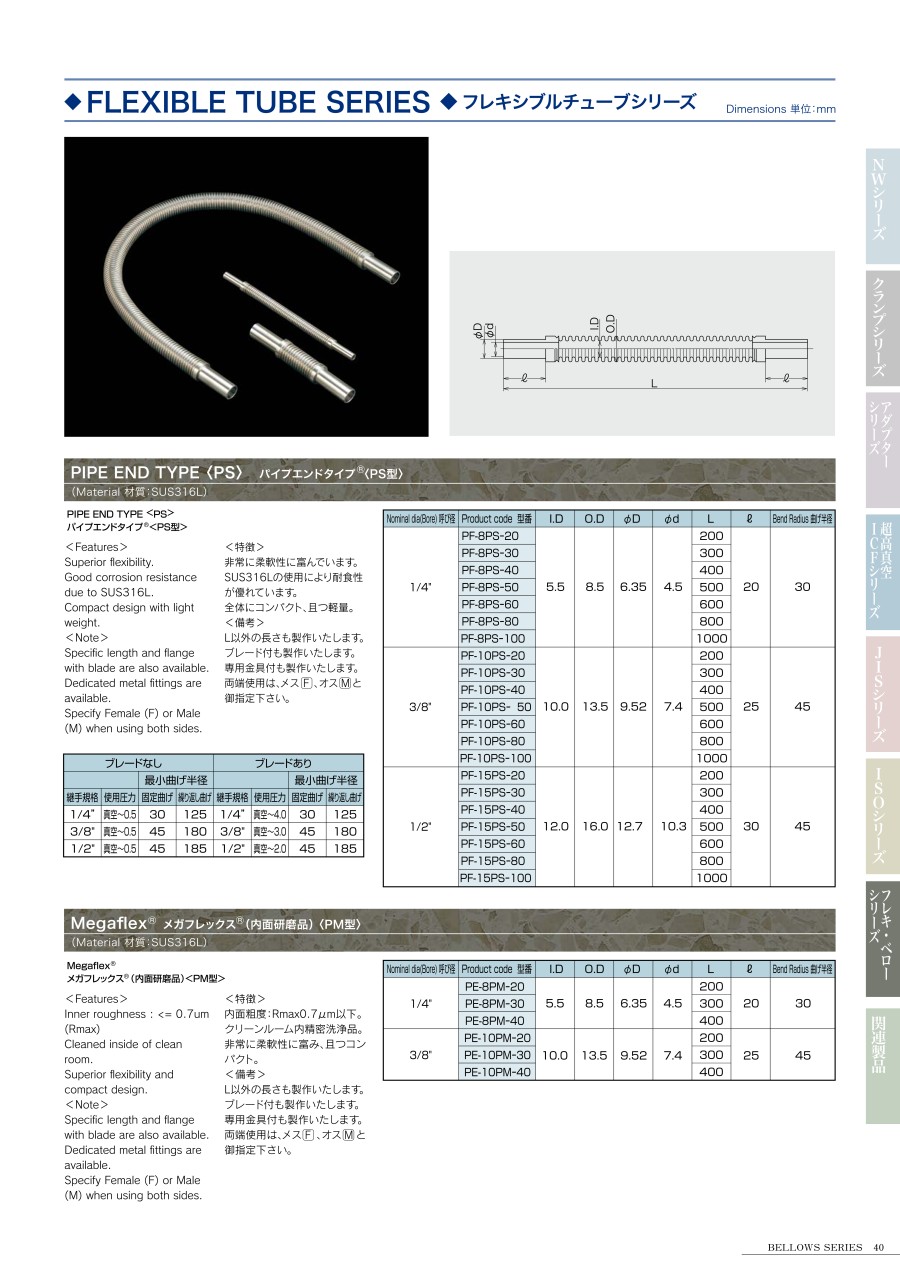

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ベローズシリーズパイプエンドタイプ（PS型）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qフレキシブルチューブとの違いはなんですか？

ベローズは縦(軸)方向の振動強く、フレキシブルチューブは横方向の曲げに強いです。
