フレキシブルチューブシリーズ（NWフランジタイプ）
- 通常単価(税別)
- 9,516円～21,274円
- 税込単価
- 10,468円～23,401円
通常出荷日：在庫品1日目当日出荷可能
両端NWフランジ付フレキシブルチューブ（軸直角方向への位置調整に優れた製品）。【特長】・両端にNWフラ...
詳細を確認未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

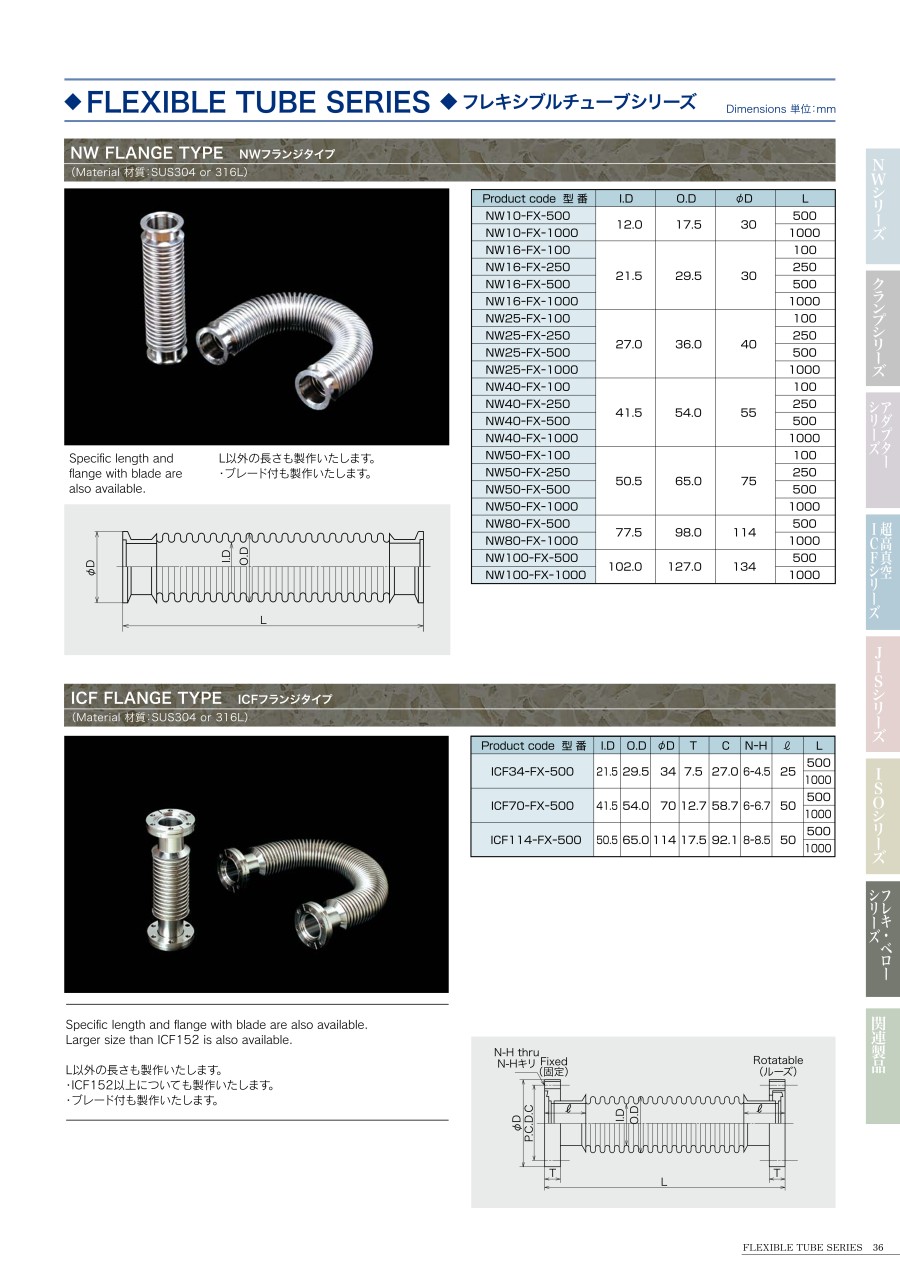

外形図
規格表
| Product code 型番 | I.D | O.D | φD | L |
|---|---|---|---|---|
| NW10-FX-500 | 12 | 17.5 | 30 | 500 |
| NW10-FX-1000 | 1000 | |||
| NW16-FX-100 | 21.5 | 29.5 | 30 | 100 |
| NW16-FX-250 | 250 | |||
| NW16-FX-500 | 500 | |||
| NW16-FX-1000 | 1000 | |||
| NW25-FX-100 | 27 | 36 | 40 | 100 |
| NW25-FX-250 | 250 | |||
| NW25-FX-400 | 400 | |||
| NW25-FX-450 | 450 | |||
| NW25-FX-500 | 500 | |||
| NW25-FX-750 | 750 | |||
| NW25-FX-1000 | 1000 | |||
| NW25-FX-1200 | 1200 | |||
| NW25-FX-1300 | 1300 | |||
| NW25-FX-5000 | 5000 | |||
| NW40-FX-100 | 41.5 | 54 | 55 | 100 |
| NW40-FX-250 | 250 | |||
| NW40-FX-500 | 500 | |||
| NW40-FX-1000 | 1000 | |||
| NW50-FX-100 | 50.5 | 65 | 75 | 100 |
| NW50-FX-250 | 250 | |||
| NW50-FX-500 | 500 | |||
| NW50-FX-1000 | 1000 | |||
| NW80-FX-500 | 77.5 | 98 | 114 | 500 |
| NW80-FX-1000 | 1000 | |||
| NW100-FX-500 | 102 | 127 | 134 | 500 |
| NW100-FX-1000 | 1000 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,231円 ( 15,654円 ) | 在庫品1日目当日出荷可能 |
13,706円 ( 15,077円 ) | 在庫品1日目当日出荷可能 |
9,516円 ( 10,468円 ) | 在庫品1日目当日出荷可能 |
11,313円 ( 12,444円 ) | 在庫品1日目当日出荷可能 |
11,633円 ( 12,796円 ) | 在庫品1日目当日出荷可能 |
16,732円 ( 18,405円 ) | 在庫品1日目当日出荷可能 |
12,701円 ( 13,971円 ) | 在庫品1日目当日出荷可能 |
14,092円 ( 15,501円 ) | 在庫品1日目当日出荷可能 |
21,274円 ( 23,401円 ) | 在庫品1日目当日出荷可能 |
16,654円 ( 18,319円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
両端NWフランジ付フレキシブルチューブ（軸直角方向への位置調整に優れた製品）。
【特長】
・両端にNWフランジが付いているフレキシブルチューブ。
・軸直角方向への位置調整に優れた製品。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約150～220度。
【用途】
・配管寸法のズレなどによる位置調整が可能。
カタログ
商品担当おすすめ
フレキシブルチューブシリーズ（NWフランジタイプ）のレビュー
外販設備製作時に付帯部品として使用
4
4.02020/09/09
導入草創期に各種の要素（使用環境、形状、サイズ、素材etc.）を鑑み選定しました。型番：NW40-FX-500含め性能、...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qベローズとの違いはなんですか？
A
ベローズは縦(軸)方向の振動強く、フレキシブルチューブは横方向の曲げに強いです。
