アドバンテック（真空配管）

ISOクランプシリーズシングルクロー・ダブルクロー

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 1,281円～3,094円

税込単価: 1,409円～3,403円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アドバンテック（真空配管）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アドバンテック（真空配管）

通常出荷日：在庫品1日目

ISO-MFフランジ用クロークランプ（シングル・ダブル）。【特長】・ISO-M...

規格
ISO規格（MF/BT）
材質
ステンレス＋アルミ

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

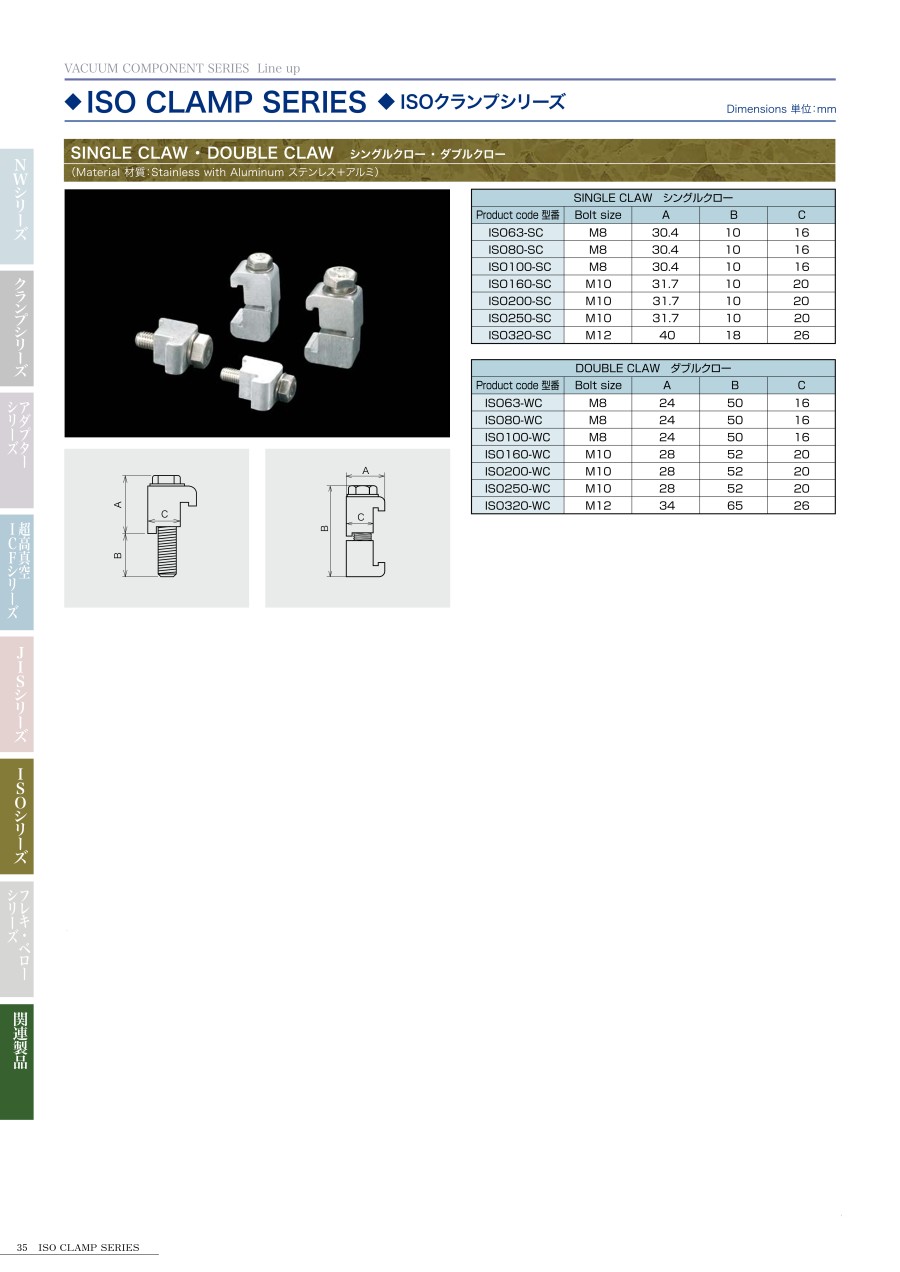

外形図

規格表

単位：mm

SINGLE CLAW シングルクロー
Product code 型番	Bolt size	A	B	C
ISO63-SC	M8	30.4	10	16
ISO80-SC	M8	30.4	10	16
ISO100-SC	M8	30.4	10	16
ISO160-SC	M10	31.7	10	20
ISO200-SC	M10	31.7	10	20
ISO250-SC	M10	31.7	10	20
ISO320-SC	M12	40	18	26

DOUBLE CLAW ダブルクロー
Product code 型番	Bolt size	A	B	C
ISO63-WC	M8	24	50	16
ISO80-WC	M8	24	50	16
ISO100-WC	M8	24	50	16
ISO160-WC	M10	28	52	20
ISO200-WC	M10	28	52	20
ISO250-WC	M10	28	52	20
ISO320-WC	M12	34	65	26

型番リスト

表示件数

型番

クランプ種類	フランジサイズ（呼び）	RoHS?	最小発注数量

シングルクロー	ISO63	10	1個
ダブルクロー	ISO63	10	1個
シングルクロー	ISO80	10	1個
ダブルクロー	ISO80	10	1個
シングルクロー	ISO100	10	1個
ダブルクロー	ISO100	10	1個
シングルクロー	ISO160	10	1個
ダブルクロー	ISO160	10	1個
シングルクロー	ISO200	10	1個
ダブルクロー	ISO200	10	1個
シングルクロー	ISO250	10	1個
ダブルクロー	ISO250	10	1個
シングルクロー	ISO320	10	1個
ダブルクロー	ISO320	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,315円 ( 1,447円 )	在庫品1日目当日出荷可能
1,495円 ( 1,645円 )	在庫品1日目当日出荷可能
1,315円 ( 1,447円 )	8日目
1,281円 ( 1,409円 )	8日目
1,393円 ( 1,532円 )	在庫品1日目当日出荷可能
1,345円 ( 1,480円 )	在庫品1日目当日出荷可能
1,281円 ( 1,409円 )	7日目
1,674円 ( 1,841円 )	在庫品1日目当日出荷可能
1,345円 ( 1,480円 )	8日目
1,674円 ( 1,841円 )	8日目
1,281円 ( 1,409円 )	8日目
1,623円 ( 1,785円 )	8日目
3,094円 ( 3,403円 )	8日目
2,640円 ( 2,904円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ISO-MFフランジ用クロークランプ（シングル・ダブル）。
【特長】
・ISO-MFフランジ用のクランプ。
・取付個数は、サイズによって4個～16個程度。
【用途】
・フランジ裏面に引っ掛け、使用。
・ダブルクローはフランジ同士の接続に、シングルクローはチャンバなどの壁面に装着可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アドバンテック（真空配管）
ISOフランジシリーズ ISO-MFブランクフランジ/ISO-MFフランジ
ISO-MFフランジです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ISOクランプシリーズシングルクロー・ダブルクローのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q一つのフランジにいくつ使用すればよいですか？

ISO63:4個
ISO80～160:8個
ISO200:12個
上記にて推奨しておりますが、負荷が大きくかかる環境などでは、状況に応じて増やすことが必要です。
