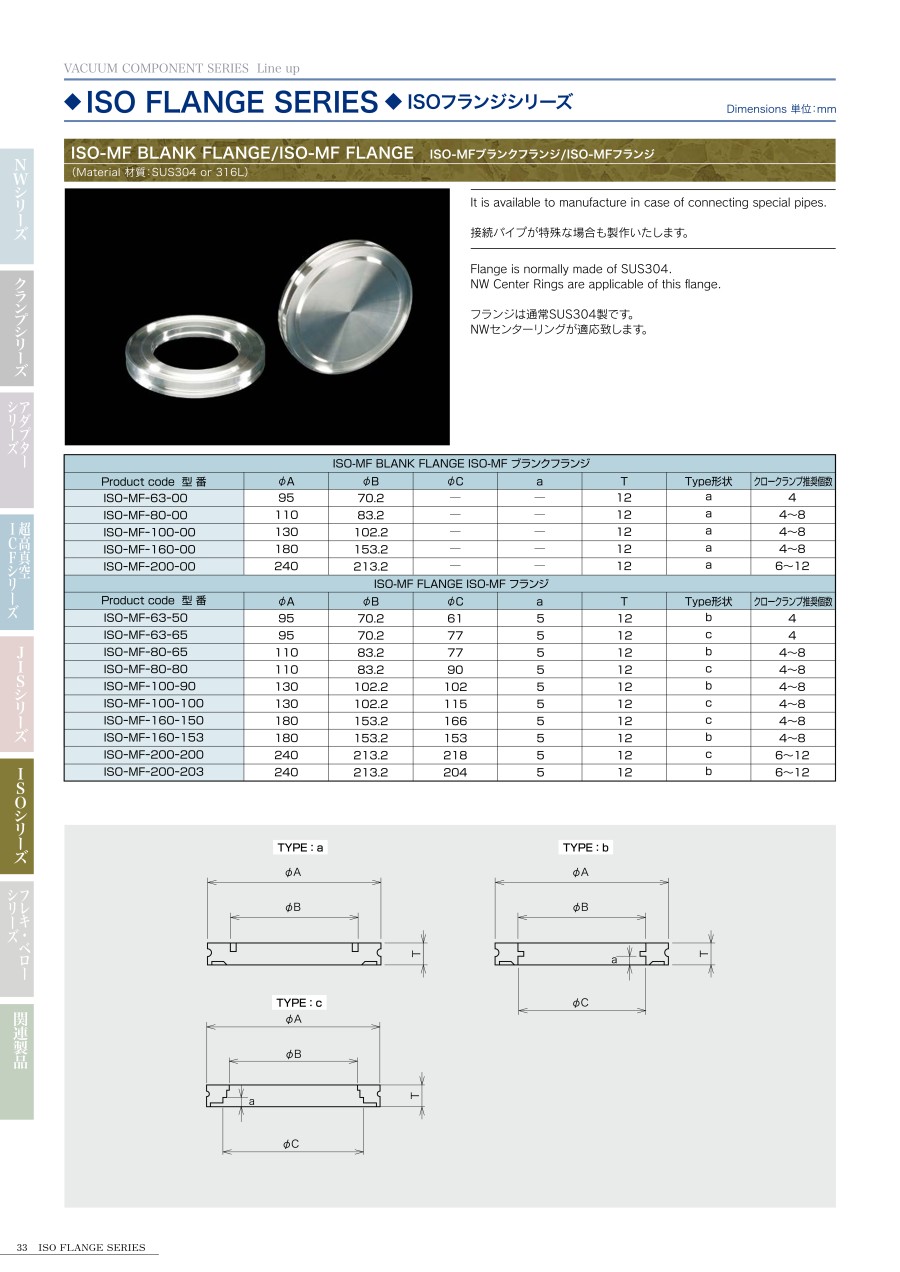

ISO-MF BLANK FLANGE ISO-MF ブランクフランジ
Product code 型番	φA	φB	φC	a	T	Type形状
ISO-MF-63-00	95	70.2	-	-	12	a
ISO-MF-80-00	110	83.2	-	-	12	a
ISO-MF-100-00	130	102.2	-	-	12	a
ISO-MF-160-00	180	153.2	-	-	12	a
ISO-MF-200-00	240	213.2	-	-	12	a

ISO-MF FLANGE ISO-MF フランジ
Product code 型番	φA	φB	φC	a	T	Type形状
ISO-MF-63-50	95	70.2	61	5	12	b
ISO-MF-63-65	95	70.2	77	5	12	c
ISO-MF-80-65	110	83.2	77	5	12	b
ISO-MF-80-80	110	83.2	90	5	12	c
ISO-MF-100-90	130	102.2	102	5	12	b
ISO-MF-100-100	130	102.2	115	5	12	c
ISO-MF-160-150	180	153.2	166	5	12	c
ISO-MF-160-153	180	153.2	153	5	12	b
ISO-MF-200-200	240	213.2	218	5	12	c
ISO-MF-200-203	240	213.2	204	5	12	b

型番リスト

表示件数

型番

注文停止中

注文停止中

フランジ形状

フランジサイズ（呼び）

Type

フランジ外径 A

(Φ)

内径 C

(Φ)

RoHS?

最小発注数量

ブランク	ISO63	a	95	-	10	1個
標準	ISO63	b	95	61	10	1個
標準	ISO63	c	95	77	10	1個
標準	ISO80	b	110	77	10	1個
ブランク	ISO100	a	130	-	10	1個
標準	ISO100	b	130	102	10	1個
標準	ISO100	c	130	115	10	1個
ブランク	ISO160	a	180	-	10	1個
標準	ISO160	c	180	166	10	1個
標準	ISO160	b	180	153	10	1個
ブランク	ISO200	a	240	-	10	1個
標準	ISO200	c	240	218	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,207円 ( 4,628円 )	在庫品1日目当日出荷可能
3,586円 ( 3,945円 )	7日目
3,778円 ( 4,156円 )	在庫品1日目当日出荷可能
4,349円 ( 4,784円 )	7日目
7,159円 ( 7,875円 )	在庫品1日目当日出荷可能
7,579円 ( 8,337円 )	在庫品1日目当日出荷可能
6,010円 ( 6,611円 )	在庫品1日目当日出荷可能
10,077円 ( 11,085円 )	在庫品1日目当日出荷可能
10,397円 ( 11,437円 )	9日目
10,917円 ( 12,009円 )	11日目
13,164円 ( 14,480円 )	16日目
16,285円 ( 17,914円 )	9日目

詳細情報

基本情報

基本情報

ISO-MFフランジ。
【特長】
・NWセンターリングとクロークランプで固定するタイプのフランジ。
・ボルト締結ではないので、穴位置合わせなどが無く、安易に接続可能。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約+150～220度。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アドバンテック（真空配管）
ISOクランプシリーズシングルクロー・ダブルクロー
ISO-MFフランジ用クロークランプ。
アドバンテック（真空配管）
NWセンターリング
NWシリーズではありますが、ISOフランジに対応したシール材。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ISOフランジシリーズ ISO-MFブランクフランジ/ISO-MFフランジのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

真空配管

満足度：5.02019/07/30

ISO規格の配管としてブランクフランジが必要だったため購入。ISO規格といっても、各社微妙にサイズが異なるが、今回のもの...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qシール材はなにを使用すればいいのでしょうか。

NWセンターリングと互換性があり、同じサイズのものを使用してください。(例：ISO-MF63→NW63センターリング)
