アドバンテック（真空配管）

JISフランジシリーズ JIS（VF）フランジ

Name: JISフランジシリーズ JIS（VF）フランジ
Brand: アドバンテック（真空配管）
SKU: 221000562086
Rating: 4 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 2,629円～35,625円

税込単価: 2,892円～39,188円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アドバンテック（真空配管）

JIS（VG）フランジ

通常価格(税別)： 2,505円 (税込価格：2,756円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アドバンテック（真空配管）

NWフランジシリーズ NWロングフランジ

通常価格(税別)： 1,348円 (税込価格：1,483円)

通常出荷日：在庫品1日目

小口径～大口径のサイズまで、多数取り揃えの真空配管部品（JIS規格）。【特長】...

詳細情報を確認する

フランジ種類
VFフランジ
規格
JIS規格
同径・異径
同径
材質
ステンレス
材質詳細
SUS304

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

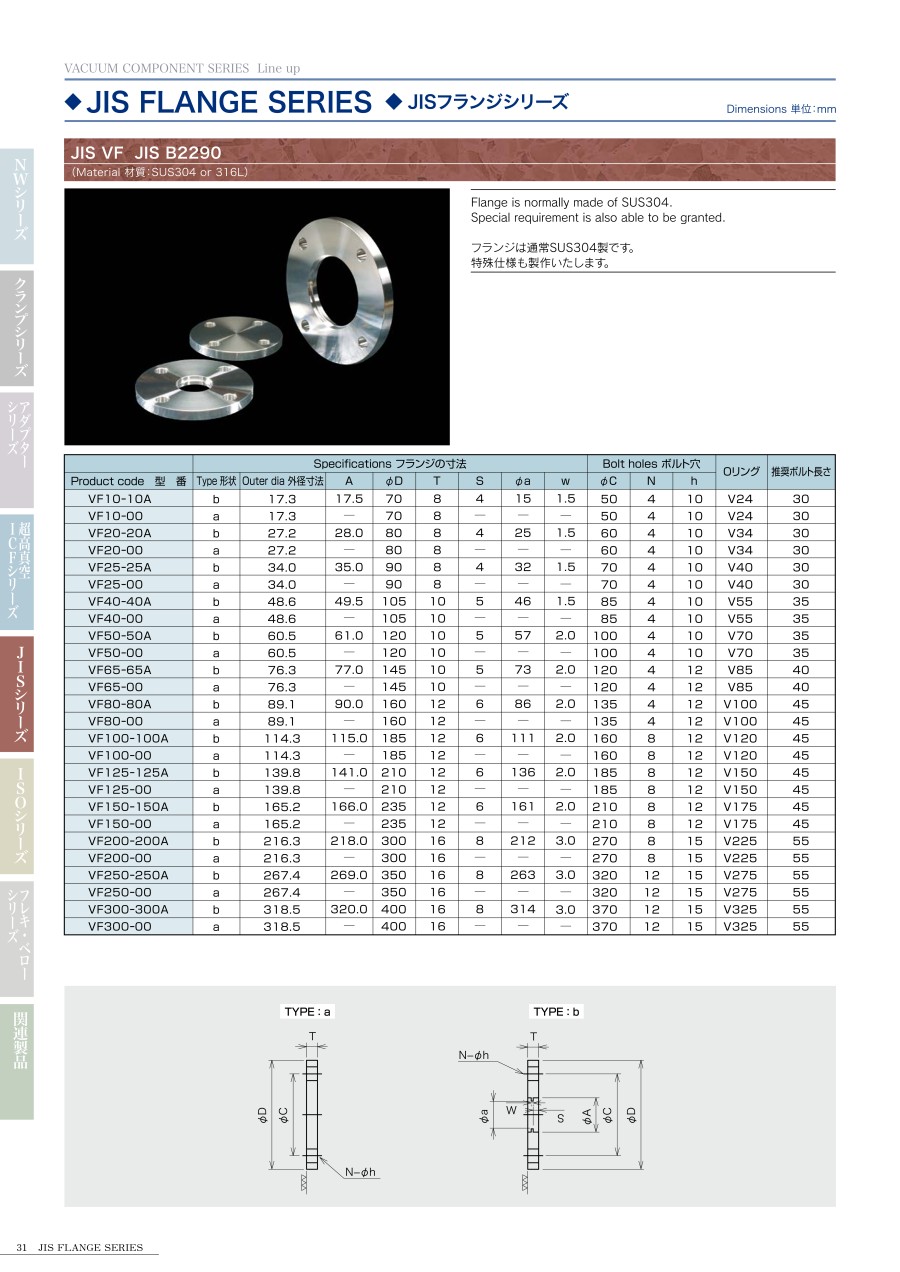

外形図

JIS（VF）フランジ

規格表

-	Specifications フランジの寸法								Bolt holesボルト穴
Product code 型番	Type 形状	Outer dia 外径寸法	A	φD	T	S	φa	w	φC	N	h
VF10-10A	b	17.3	17.5	70	8	4	15	1.5	50	4	10
VF10-00	a	17 .3	-	70	8	-	-	-	50	4	10
VF20-20A	b	27.2	28.0	80	8	4	25	1.5	60	4	10
VF20-00	a	27.2	-	80	8	-	-	-	60	4	10
VF25-25A	b	34.0	35.0	90	8	4	32	1.5	70	4	10
VF25-00	a	34.0	-	90	8	-	-	-	70	4	10
VF40-40A	b	48.6	49.5	105	10	5	46	1.5	85	4	10
VF40-00	a	48.6	-	105	10	-	-	-	85	4	10
VF50-50A	b	60.5	61.0	120	10	5	57	2.0	100	4	10
VF50-00	a	60.5	-	120	10	-	-	-	100	4	10
VF65-65A	b	76.3	77.0	145	10	5	73	2.0	120	4	12
VF65-00	a	76.3	-	145	10	-	-	-	120	4	12
VF80-80A	b	89.1	90.0	160	12	6	86	2.0	135	4	12
VF80-00	a	89.1	-	160	12	-	-	-	135	4	12
VF100-100A	b	114.3	115.0	185	12	6	111	2.0	160	8	12
VF100-00	a	114.3	-	185	12	-	-	-	160	8	12
VF125-125A	b	139.8	141.0	210	12	6	136	2.0	185	8	12
VF125-00	a	139.8	-	210	12	-	-	-	185	8	12
VF150-l 50A	b	165.2	166.0	235	12	6	161	2.0	210	8	12
VF150-00	a	165.2	-	235	12	-	-	-	210	8	12
VF200-200A	b	216.3	218.0	300	16	8	212	3.0	270	8	15
VF200-00	a	216.3	-	300	16	-	-	-	270	8	15
VF250-250A	b	267.4	269.0	350	16	8	263	3.0	320	12	15
VF250-00	a	267.4	-	350	16	-	-	-	320	12	15
VF300-300A	b	318.5	320.0	400	16	8	314	3.0	370	12	15
VF300-00	a	318.5	-	400	16	-	-	-	370	12	15

型番リスト

表示件数

型番

フランジ形状

フランジサイズ（呼び）

Type

接続パイプのサイズ

フランジ外径 D

(Φ)

RoHS?

最小発注数量

ブランク	JIS10	a	10A(17.3)	70	10	1個
標準	JIS10	b	10A(17.3)	70	10	1個
ブランク	JIS20	a	20A(27.2)	80	10	1個
標準	JIS20	b	20A(27.2)	80	10	1個
ブランク	JIS25	a	25A(34.0)	90	10	1個
標準	JIS25	b	25A(34.0)	90	10	1個
ブランク	JIS40	a	40A(48.6)	105	10	1個
標準	JIS40	b	40A(48.6)	105	10	1個
ブランク	JIS50	a	50A(60.5)	120	10	1個
標準	JIS50	b	50A(60.5)	120	10	1個
ブランク	JIS65	a	65A(76.3)	145	10	1個
標準	JIS65	b	65A(76.3)	145	10	1個
ブランク	JIS80	a	80A(89.1)	160	10	1個
標準	JIS80	b	80A(89.1)	160	10	1個
ブランク	JIS100	a	100A(114.3)	185	10	1個
標準	JIS100	b	100A(114.3)	185	10	1個
ブランク	JIS125	a	125A(139.8)	210	10	1個
標準	JIS125	b	125A(139.8)	210	10	1個
ブランク	JIS150	a	150A(165.2)	235	10	1個
標準	JIS150	b	150A(165.2)	235	10	1個
ブランク	JIS200	a	200A(216.3)	300	10	1個
標準	JIS200	b	200A(216.3)	300	10	1個
標準	JIS250	b	250A(267.4)	350	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,768円 ( 3,045円 )	在庫品1日目当日出荷可能
5,218円 ( 5,740円 )	31日目
2,761円 ( 3,037円 )	在庫品1日目当日出荷可能
2,629円 ( 2,892円 )	9日目
4,135円 ( 4,549円 )	在庫品1日目当日出荷可能
3,583円 ( 3,941円 )	在庫品1日目当日出荷可能
4,916円 ( 5,408円 )	8日目
6,284円 ( 6,912円 )	在庫品1日目当日出荷可能
5,825円 ( 6,408円 )	在庫品1日目当日出荷可能
6,110円 ( 6,721円 )	9日目
7,951円 ( 8,746円 )	在庫品1日目当日出荷可能
4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
9,915円 ( 10,907円 )	在庫品1日目当日出荷可能
6,110円 ( 6,721円 )	在庫品1日目当日出荷可能
14,587円 ( 16,046円 )	在庫品1日目当日出荷可能
10,780円 ( 11,858円 )	在庫品1日目当日出荷可能
17,466円 ( 19,213円 )	在庫品1日目当日出荷可能
15,994円 ( 17,593円 )	11日目
19,062円 ( 20,968円 )	在庫品1日目当日出荷可能
20,239円 ( 22,263円 )	在庫品1日目当日出荷可能
30,326円 ( 33,359円 )	在庫品1日目当日出荷可能
25,578円 ( 28,136円 )	11日目
35,625円 ( 39,188円 )	61日目

詳細情報

基本情報

基本情報

小口径～大口径のサイズまで、多数取り揃えの真空配管部品（JIS規格）。
【特長】
・高いシール製が要求される真空分野において実績を誇るアドバンテック（真空配管）製。
・Oリング溝のないJISフランジ。VG（溝有り）とセットで接続。
・市販のボルト類（ナットやワッシャ含む）で締結。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約150～220℃（カルレッツ：耐熱300℃）。
【用途】
・排気ラインに。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アドバンテック（真空配管）
JIS（VG）フランジ
JIS（VG）フランジです。セットで使われます。
アドバンテック（真空配管）
アダプターシリーズ NWフランジ＋フランジ変換アダプター
NWフランジから、別規格のフランジに変換して接続が出来ます。
アドバンテック（真空配管）
真空用Oリング
Vから始まる型式が、接続時に使用されるOリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

JISフランジシリーズ JIS（VF）フランジのレビュー

4平均満足度：4.04件のレビュー

星5
25%
星4
50%
星3
25%
星2
0%
星1
0%

真空配管

満足度：4.02019/02/06

寸法、面の仕上り、共に問題なく使用しています。重量物の製品ですが、クッション材含め丁寧に梱包されていて満足出来まし...もっと読む

0人が参考にしています。

真空チャンバー製作

満足度：5.02018/02/26

仕上がりが綺麗で寸法もばっちりでした。製作するよりもコストパフォーマンスがとても良いです。

0人が参考にしています。

フランジ

満足度：3.02017/03/16

他社よりも価格が安く、短納期で入手できる面はとても良いと思います。ただし、加工時なのか、配送時なのかわかりませんが、 ...もっと読む

0人が参考にしています。

真空配管

満足度：4.02016/03/04

他商社で見積もったがMISUMIが200円程度安く購入できた。多量に使用したため予算内に収めることができ他の改善に費用を...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Qシール材はなにを使用すればいいのでしょうか。

Oリングを使用してシール致します。別シリーズの「真空用Oリング」にてご確認下さい。"V"から始まる型式のOリングが適応です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 JISフランジシリーズ JIS（VF）フランジ	JIS（VG）フランジ	ICFフランジシリーズ ICFビューポート	ICFフランジシリーズ ICF両面エッジフランジ	ISOフランジシリーズ ISO-MFブランクフランジ/ISO-MFフランジ	JIS真空フランジ（VF）
メーカー	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）	ミラプロ
通常価格	2,629円-	2,505円 -	24,882円 -	7,344円	3,586円 -	4,534円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜
フランジ種類	VFフランジ	VGフランジ	固定フランジ	固定フランジ	MFフランジ（クロー）	VFフランジ
規格	JIS規格	JIS規格	ICF規格	ICF規格	ISO規格（MF/BT）	JIS規格
同径・異径	同径	同径	同径	同径	同径	同径
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
材質詳細	SUS304	SUS304	SUS304L	SUS304L	SUS304	-
