メカニカル部品技術窓口
ICF接続部品 ICFエルボ
- 通常単価(税別)
- 69,064円
- 税込単価
- 75,970円
通常出荷日：在庫品1日目当日出荷可能
超高真空ICFフランジ付エルボ配管。【特長】・メタルシールによる超高真空での使用が可能（真空度：大気圧...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
ICF152-Eの仕様・寸法情報
種類
継手
規格
ICF規格
継手種類
エルボ
同径・異径
同径
フランジサイズ（呼び）1
ICF152
材質
ステンレス
管外径(mm)
101.6
継手種類詳細
ICF接続部品
材質詳細
SUS304/SUS316L
内径(mm)
95.6
商品情報
ICF接続品 ICFエルボ 特長と仕様

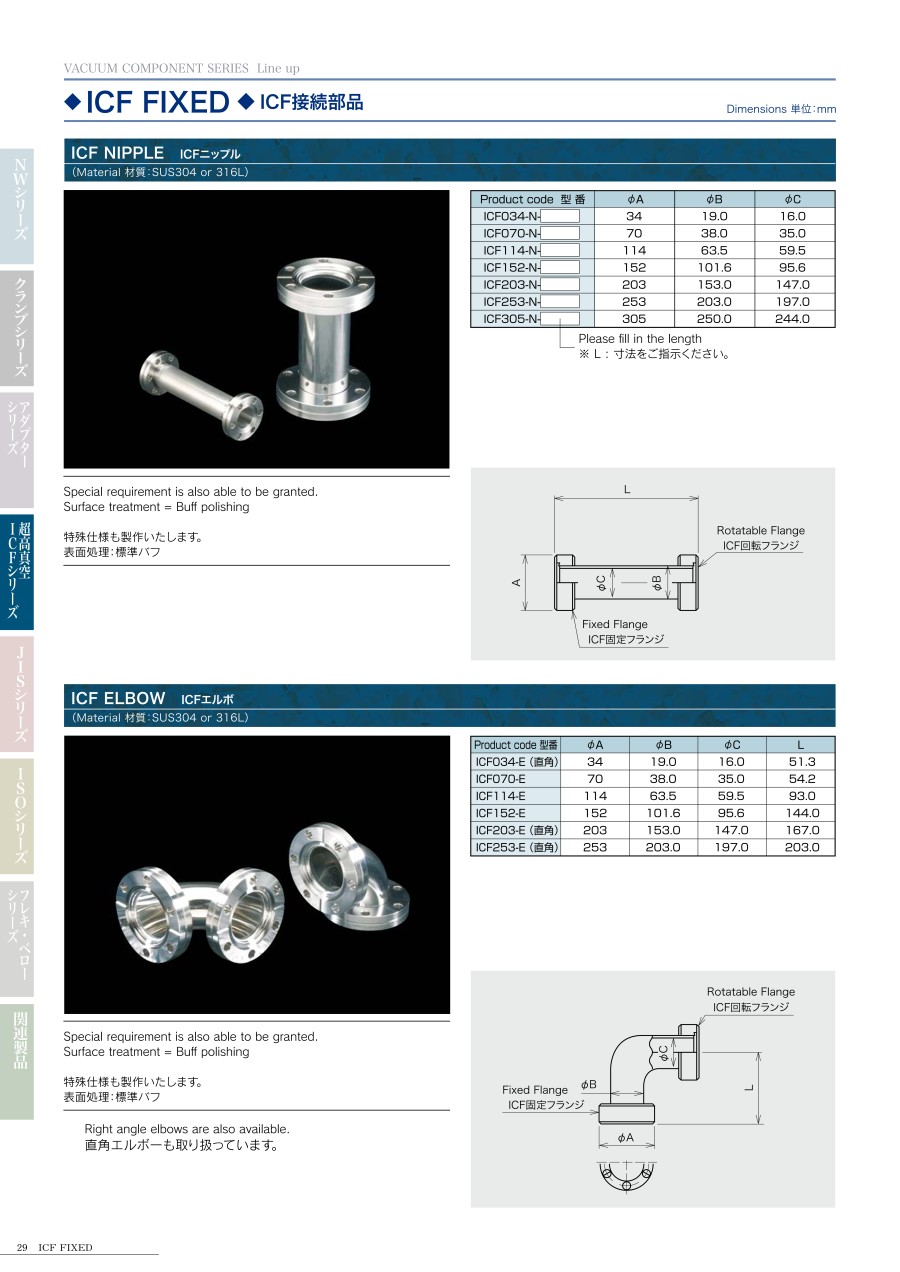

寸法図
| Product code 型番 | φA | φB | φC | L |
|---|---|---|---|---|
| ICF034-E | 34 | 19.0 | 16.0 | 51.3 |
| ICF070-E | 70 | 38.0 | 35.0 | 54.2 |
| ICF114-E | 114 | 63.5 | 59.5 | 93.0 |
| ICF152-E | 152 | 101.6 | 95.6 | 144.0 |
| ICF203-E | 203 | 153.0 | 147.0 | 167.0 |
| ICF253-E | 253 | 203.0 | 197.0 | 203.0 |
材質：SUS304 or 316L。
開発秘話
当社設立と同じ約20年前に、将来の真空市場の拡大を見込み、製作を開始した超高真空用の継手です。
他のフランジとは違い、シール部であるナイフエッジの確度や寸法などノウハウの詰まった製品になっており、今でも製作しているメーカが限られているアイテムです。
詳細情報
基本情報
超高真空ICFフランジ付エルボ配管。
【特長】
・メタルシールによる超高真空での使用が可能（真空度：大気圧～10の-10乗Pa対応）。
・メタルシールの為、400度までの温度に耐えられる。
・片側が回転フランジになっており、ボルト穴位置を気にすることなく取付が可能。
【用途】
・超高真空が求められる排気ラインに使用。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ICF接続部品 ICFエルボの型番ICF152-Eのページです。
型番ICF152-Eに関する仕様情報を記載しております。
ICF接続部品 ICFエルボのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q真空度はどの程度まで対応可能でしょうか
A
大気圧～10-10Pa対応です。
