ICFフランジシリーズ ICFビューポート

未確定:候補が8型番あります。
数量:

商品情報

外形図

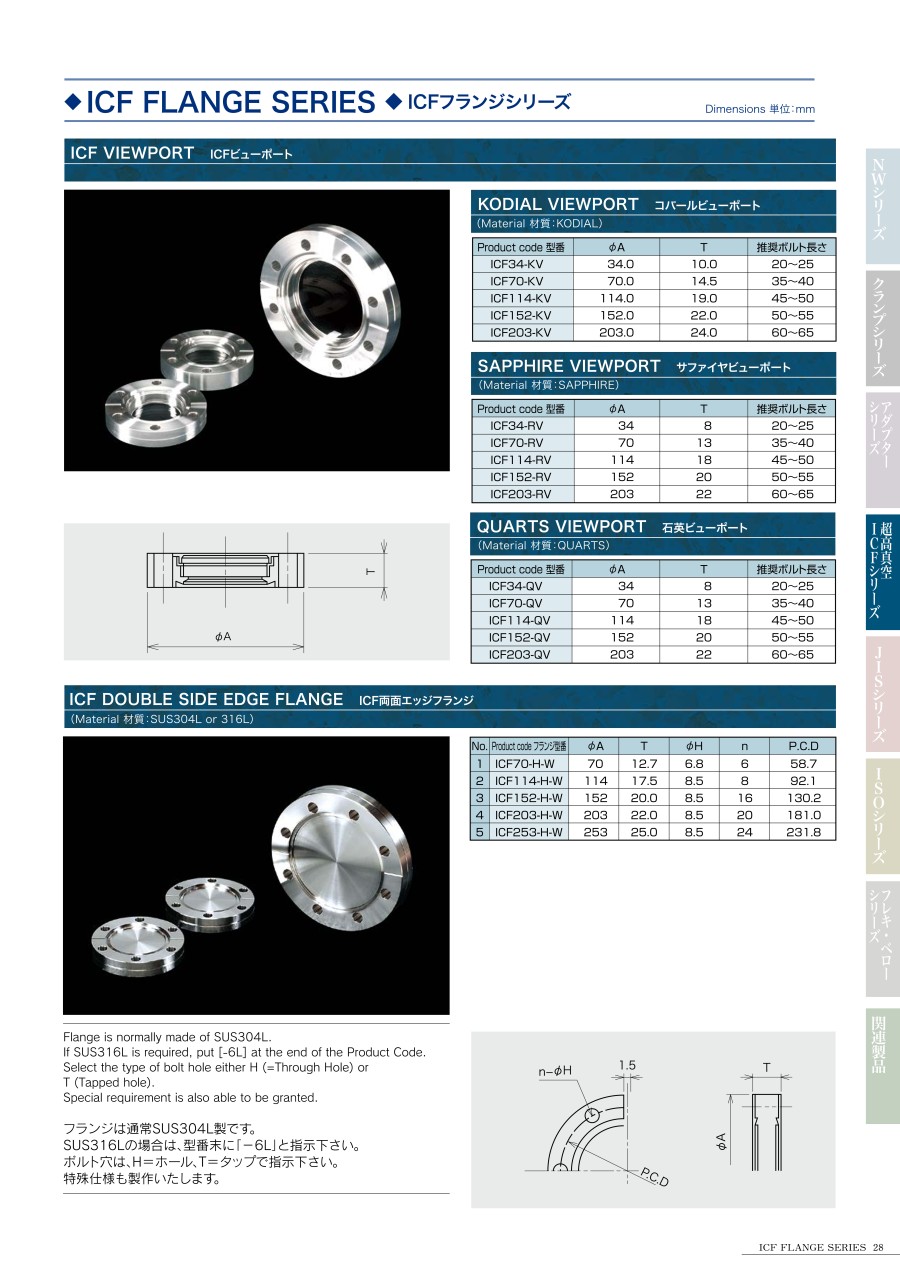

ICFフランジシリーズ ICFビューポート 外形図

規格表

コバールビューボード

サファイヤビューボード

単位mm
単位mm
Product code 型番φAT
ICF 34-KV3410
ICF 70-KV7014.5
ICF 114-KV11419
ICF 152-KV15222
ICF 203-KV20324
Product code 型番φAT
ICF 34-RV348
ICF 70-RV7013
ICF 114-RV11418
ICF 152-RV15220
ICF 203-RV20322

合成石英ビューボード


単位mm

Product code 型番φAT
ICF 34-QV348
ICF 70-QV7013
ICF 114-QV11418
ICF 152-QV15220
ICF 203-QV20322


開発秘話


当社設立と同じ約20年前に、将来の真空市場の拡大を見込み、製作を開始した超高真空用の継手です。
他のフランジとは違い、シール部であるナイフエッジの確度や寸法などノウハウの詰まった製品になっており、今でも製作しているメーカが限られているアイテムです。

型番リスト

表示件数
型番
注文停止中
注文停止中
注文停止中

フランジサイズ(呼び)

窓部材質

RoHS?最小発注数量
ICF34
KODIAL:コバール
10
1個
ICF34
SAPPHIRE:サファイヤ
10
1個
ICF70
KODIAL:コバール
10
1個
ICF70
SAPPHIRE:サファイヤ
10
1個
ICF114
KODIAL:コバール
10
1個
ICF114
SAPPHIRE:サファイヤ
10
1個
ICF152
KODIAL:コバール
10
1個
ICF203
KODIAL:コバール
10
1個
通常単価(税別) (税込単価)
通常出荷日
26,923
( 29,615 )
31日目
128,947
( 141,842 )
61日目
24,882
( 27,370 )
在庫品1日目当日出荷可能
136,842
( 150,526 )
41日目
53,616
( 58,978 )
31日目
223,684
( 246,052 )
81日目
85,500
( 94,050 )
39日目
129,438
( 142,382 )
31日目

詳細情報

基本情報

【特長】
・チャンバ内などを見る為の超高真空ICFビューポート。
・耐熱温度などによって、コバール、サファイヤ、石英を取り揃え。
【用途】
・覗き窓としてチャンバなどの壁面に取り付け。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ICFフランジシリーズ ICFビューポートのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q耐熱温度はどのくらいでしょうか。
A
窓の材質・サイズにより異なりますが、標準のコバールビューポートの耐ベーク温度は400度となります。
