当社設立と同じ約20年前に、将来の真空市場の拡大を見込み、製作を開始した超高真空用の継手です。
他のフランジとは違い、シール部であるナイフエッジの確度や寸法などノウハウの詰まった製品になっており、今でも製作しているメーカが限られているアイテムです。

型番リスト

表示件数

型番

注文停止中

フランジ種類	フランジサイズ（呼び）	フランジ形状詳細	Type	ボルト穴形状	RoHS?	最小発注数量

固定フランジ	ICF305	固定(ブランク)	a	ホール	10	1個
固定フランジ	ICF305	固定(ブランク)	a	タップ	10	1個

通常単価(税別) (税込単価)	通常出荷日

72,000円 ( 79,200円 )	在庫品1日目当日出荷可能
51,300円 ( 56,430円 )	39日目

詳細情報

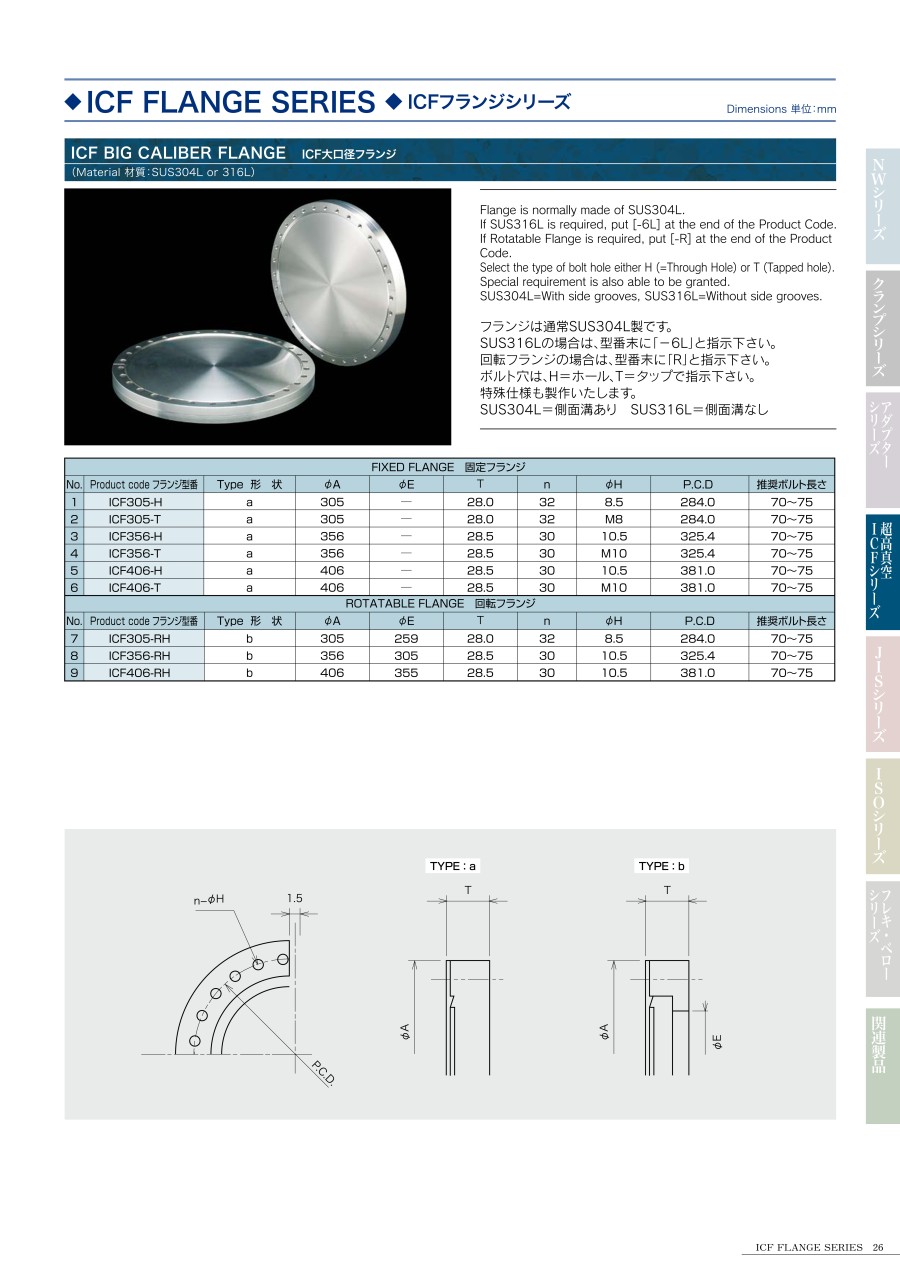

超高真空ICF大口径フランジ。
【特長】
・メタルシールによる超高真空での使用が可能。
・真空度：大気圧～10の-10乗Pa対応。
・メタルシールの為、400度までの温度に耐えられる。
【用途】
・超高真空が求められる排気ラインに使用。

ICFフランジシリーズ ICF大口径フランジのレビュー

この商品のレビューはありません

Q型式について

ボルト穴H=ホール(キリ穴)/R=タップ
回転フランジの場合、型式に「R」が付きます。

	今見ている商品 ICFフランジシリーズ ICF大口径フランジ	ICFフランジシリーズ ICFビューポート	ICFフランジシリーズ ICF両面エッジフランジ	ICFフランジシリーズ ICF回転フランジ	ICFフランジシリーズ ICF固定フランジ	ICFフランジシリーズ ICF変換フランジ
メーカー	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）	アドバンテック（真空配管）
通常価格	51,300円-	24,882円 -	7,344円	3,228円 -	2,544円 -	8,119円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
フランジ形状	ブランク	ビューポート	ブランク	標準	標準	標準
規格	ICF規格	ICF規格	ICF規格	ICF規格	ICF規格	ICF規格
同径・異径	同径	同径	同径	同径	同径	異径
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
材質詳細	SUS304L	SUS304L	SUS304L	-	-	-
