ICFフランジシリーズ ICF回転フランジ
- 通常単価(税別)
- 3,228円～77,357円
- 税込単価
- 3,551円～85,093円
超高真空ICF回転フランジ（ボルト穴位置を気にせず接続が可能）。【特長】・メタ...
詳細情報を確認する商品情報
ICFフランジシリーズ ICF回転フランジ

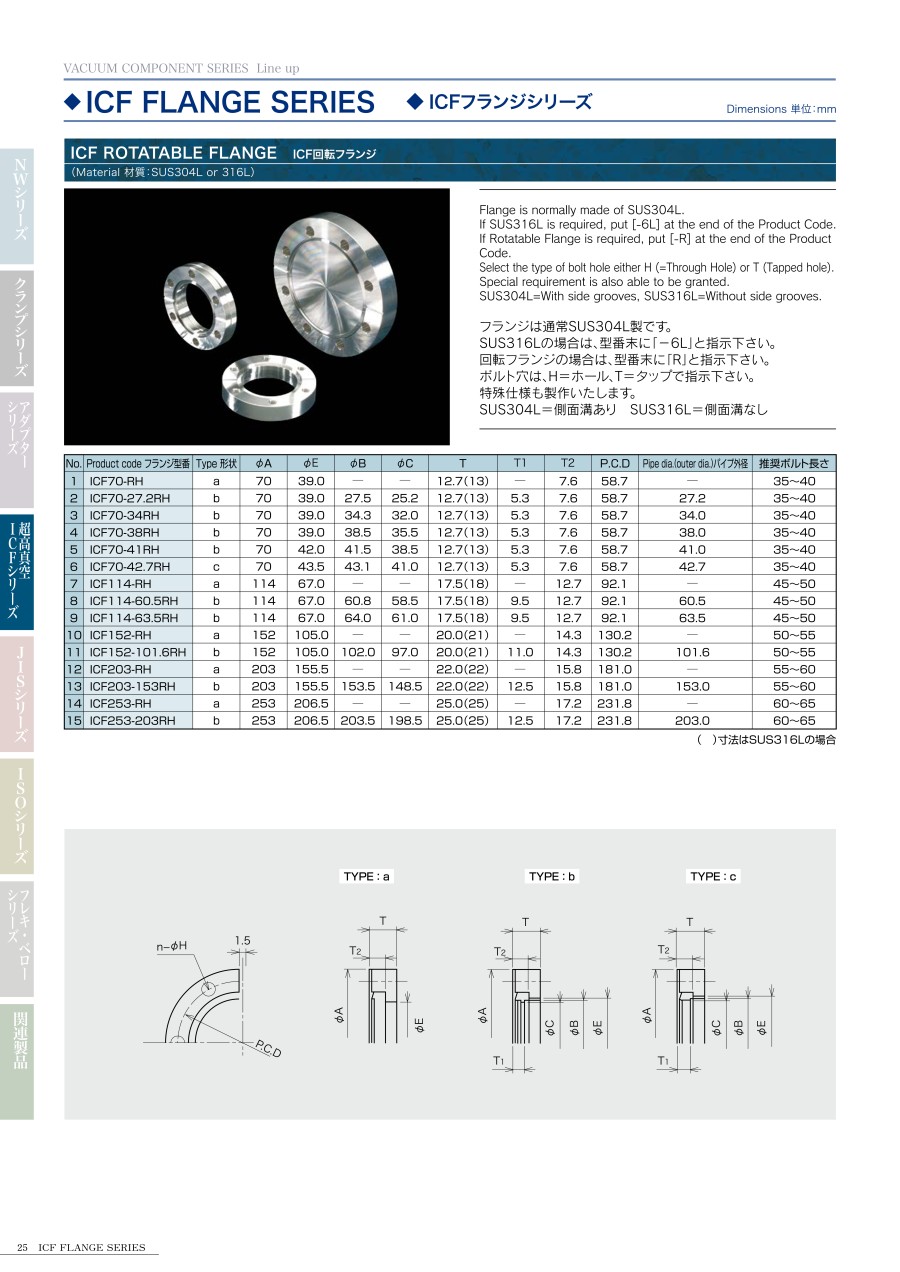

寸法図
寸法図（TYPE：a）
寸法図（TYPE：b）
寸法図（TYPE：c）
| No. | Product code フランジ型番 | Type形状 | φA | φE | φB | φC | T | T1 | T2 | P.C.D | Pipe dia.（outer dia.）パイプ外径 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ICF70-RH | a | 70 | 39.0 | - | - | 12.7 | - | 7.6 | 58.7 | - |
| 2 | ICF70-27.2RH | b | 70 | 39.0 | 27.5 | 25.2 | 12.7 | 5.3 | 7.6 | 58.7 | 27.2 |
| 3 | ICF70-34RH | b | 70 | 39.0 | 34.3 | 32.0 | 12.7 | 5.3 | 7.6 | 58.7 | 34.0 |
| 4 | ICF70-38RH | b | 70 | 39.0 | 38.5 | 35.5 | 12.7 | 5.3 | 7.6 | 58.7 | 38.0 |
| 5 | ICF70-41RH | b | 70 | 42.0 | 41.5 | 38.5 | 12.7 | 5.3 | 7.6 | 58.7 | 41.0 |
| 6 | ICF70-42.7RH | c | 70 | 43.5 | 43.1 | 41.0 | 12.7 | 5.3 | 7.6 | 58.7 | 42.7 |
| 7 | ICF114-RH | a | 114 | 67.0 | - | - | 17.5 | - | 12.7 | 92.1 | - |
| 8 | ICF114-60.5RH | b | 114 | 67.0 | 60.8 | 58.5 | 17.5 | 9.5 | 12.7 | 92.1 | 60.5 |
| 9 | ICF114-63.5RH | b | 114 | 67.0 | 64.0 | 61.0 | 17.5 | 9.5 | 12.7 | 92.1 | 63.5 |
| 10 | ICF152-RH | a | 152 | 105.0 | - | - | 20.0 | - | 14.3 | 130.2 | - |
| 11 | ICF152-101.6RH | b | 152 | 105.0 | 102.0 | 97.0 | 20.0 | 11.0 | 14.3 | 130.2 | 101.6 |
| 12 | ICF203-RH | a | 203 | 155.5 | - | - | 22.0 | - | 15.8 | 181.0 | - |
| 13 | ICF203-153RH | b | 203 | 155.5 | 153.5 | 148.5 | 22.0 | 12.5 | 15.8 | 181.0 | 153.0 |
| 14 | ICF253-RH | a | 253 | 206.5 | - | - | 25.0 | - | 17.2 | 231.8 | - |
| 15 | ICF253-203RH | b | 253 | 206.5 | 203.5 | 198.5 | 25.0 | 12.5 | 17.2 | 231.8 | 203.0 |
- フランジは通常SUS304製。
- SUS316Lの場合は型番末に「-6L」。
開発秘話
当社設立と同じ約20年前に、将来の真空市場の拡大を見込み、製作を開始した超高真空用の継手です。
他のフランジとは違い、シール部であるナイフエッジの確度や寸法などノウハウの詰まった製品になっており、今でも製作しているメーカが限られているアイテムです。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,276円 ( 3,604円 ) | 7日目 |
3,571円 ( 3,928円 ) | 81日目 |
3,276円 ( 3,604円 ) | 7日目 |
7,218円 ( 7,940円 ) | 61日目 |
3,299円 ( 3,629円 ) | 在庫品1日目当日出荷可能 |
4,211円 ( 4,632円 ) | 9日目 |
3,276円 ( 3,604円 ) | 9日目 |
3,571円 ( 3,928円 ) | 81日目 |
4,420円 ( 4,862円 ) | 9日目 |
4,060円 ( 4,466円 ) | 9日目 |
3,228円 ( 3,551円 ) | 9日目 |
4,106円 ( 4,517円 ) | 9日目 |
12,552円 ( 13,807円 ) | 9日目 |
9,597円 ( 10,557円 ) | 31日目 |
11,491円 ( 12,640円 ) | 在庫品1日目当日出荷可能 |
9,597円 ( 10,557円 ) | 9日目 |
7,859円 ( 8,645円 ) | 9日目 |
19,497円 ( 21,447円 ) | 16日目 |
19,910円 ( 21,901円 ) | 16日目 |
25,649円 ( 28,214円 ) | 16日目 |
21,375円 ( 23,513円 ) | 7日目 |
40,714円 ( 44,785円 ) | 9日目 |
77,357円 ( 85,093円 ) | 8日目 |
73,572円 ( 80,929円 ) | 11日目 |
76,000円 ( 83,600円 ) | 81日目 |
詳細情報
基本情報
超高真空ICF回転フランジ（ボルト穴位置を気にせず接続が可能）。
【特長】
・メタルシールによる超高真空での使用が可能。
・真空度：大気圧～10の-10乗Pa対応。
・メタルシールの為、400度までの温度に耐えられる。
・ボルト穴位置を気にせず接続が可能な回転タイプ。
【用途】
・超高真空が求められる排気ラインに使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
回転フランジの場合、型式に「R」が付きます。
