アドバンテック（真空配管）

ICFフランジシリーズ ICF固定フランジ

Name: ICFフランジシリーズ ICF固定フランジ
Brand: アドバンテック（真空配管）
SKU: 221000561973
Rating: 5 (6 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 2,544円～72,857円特別価格

税込単価: 2,798円～80,143円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アドバンテック（真空配管）

ICFフランジシリーズ ICFミニフランジ

通常価格(税別)： 1,949円 (税込価格：2,144円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アドバンテック（真空配管）

ICFフランジシリーズ ICF回転フランジ

通常価格(税別)： 3,228円 (税込価格：3,551円)

通常出荷日：在庫品1日目

超高真空ICFフランジ。【特長】・メタルシールによる超高真空での使用が可能（真...

詳細情報を確認する

フランジ形状
標準
フランジ種類
固定フランジ
規格
ICF規格
同径・異径
同径
材質
ステンレス

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が45型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

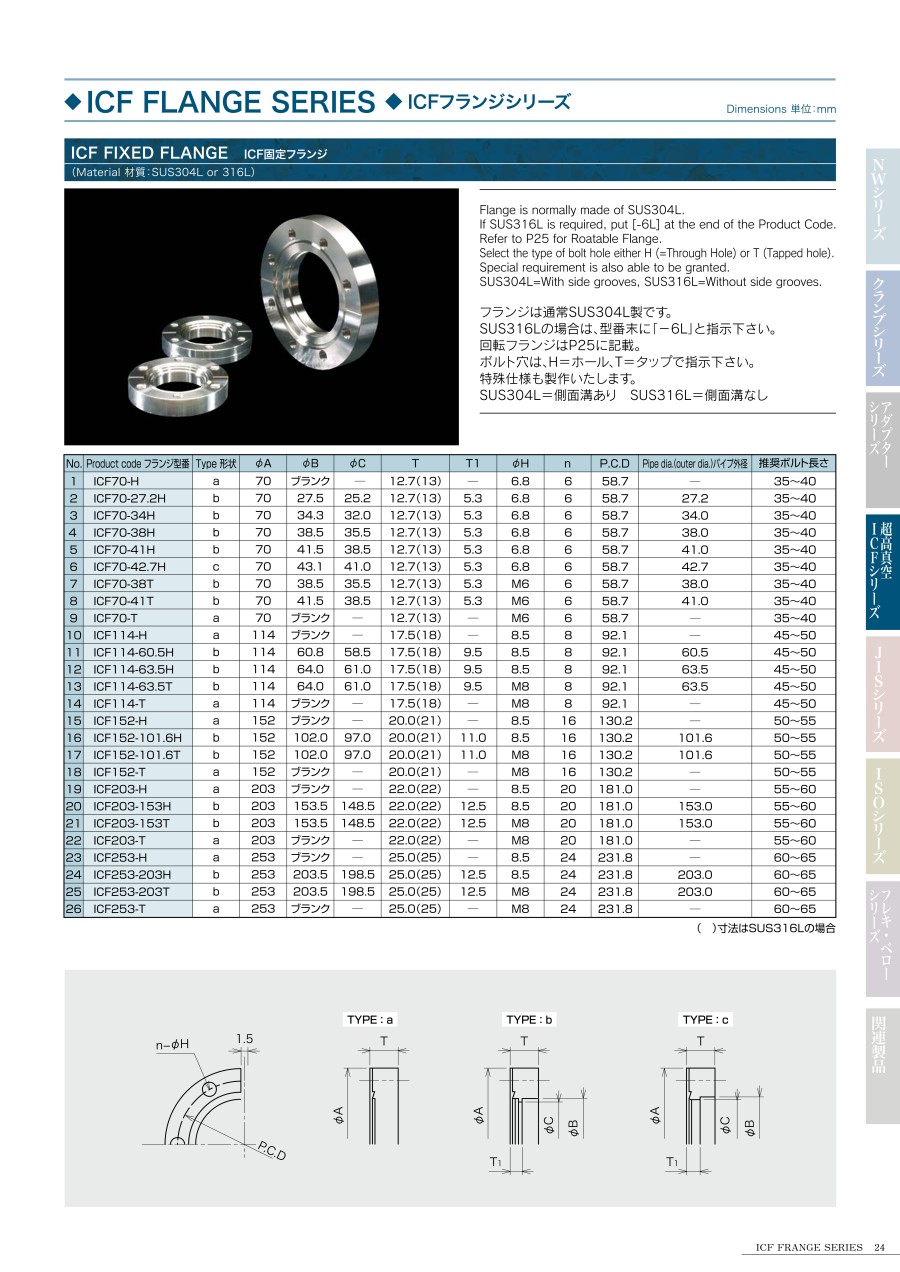

外形図

固定フランジの外形

タイプ： a

タイプ： b

タイプ： c

製品仕様

フランジは通常SUS304L製です。
※ SUS316Lの場合は、型番末に「-6L」と指示してください。
※ 回転フランジの場合は、型番末に「R」と指示してください。
ボルト穴は、H=ホール、T=タップで指示してください。

規格表

NO.	Product code フランジ型番	Type 形状	φA	φB	φC	T	T1	φH	n	P.C.D	Pipe dia.（outer dia.）パイプ外径
1	ICF70-H	a	70	ブランク	-	12.7	-	6.8	6	58.7	-
2	ICF70-27.2H	b	70	27.5	25.2	12.7	5.3	6.8	6	58.7	27.2
3	ICF70-34H	b	70	34.3	32	12.7	5.3	6.8	6	58.7	34
4	ICF70-38H	b	70	38.5	35.5	12.7	5.3	6.8	6	58.7	38
5	ICF70-41H	b	70	41.5	38.5	12.7	5.3	6.8	6	58.7	41
6	ICF70-42.7H	c	70	43.1	41	12.7	5.3	6.8	6	58.7	42.7
7	ICF70-38T	b	70	38.5	35.5	12.7	5.3	M6	6	58.7	38
8	ICF70-41T	b	70	41.5	38.5	12.7	5.3	M6	6	58.7	41
9	ICF70-42.7T	c	70	43.1	41	12.7	5.3	M6	6	58.7	42.7
10	ICF70-T	a	70	ブランク	-	12.7	-	M6	6	58.7	-
11	ICF114-H	a	114	ブランク	-	17.5	-	8.5	8	92.1	-
12	ICF114-60.5H	b	114	60.8	58.5	17.5	9.5	8.5	8	92.1	60.5
13	ICF114-63.5H	b	114	64	61	17.5	9.5	8.5	8	92.1	63.5
14	ICF114-63.5T	b	114	64	61	17.5	9.5	M8	8	92.1	63.5
15	ICF114-T	a	114	ブランク	-	17.5	-	M8	8	92.1	-
16	ICF152-H	a	152	ブランク	-	20	-	8.5	16	130.2	-
17	ICF152-101.6H	b	152	102	97	20	11	8.5	16	130.2	101.6
18	ICF152-101.6T	b	152	102	97	20	11	M8	16	130.2	101.6
19	ICF152-T	a	152	ブランク	-	20	-	M8	16	130.2	-
20	ICF203-H	a	203	ブランク	-	22	-	8.5	20	181	-
21	ICF203-153H	b	203	153.5	148.5	22	12.5	8.5	20	181	153
22	ICF203-153T	b	203	153.5	148.5	22	12.5	M8	20	181	153
23	ICF203-T	a	203	ブランク	-	22	-	M8	20	181	-
24	ICF253-H	a	253	ブランク	-	25	-	8.5	24	231.8	-
25	ICF253-203H	b	253	203.5	198.5	25	12.5	8.5	24	231.8	203
26	ICF253-203T	b	253	203.5	198.5	25	12.5	M8	24	231.8	203
27	ICF253-T	a	253	ブランク	-	25	-	M8	24	231.8	-
