アダプターシリーズ NWフランジ付ゲージポート
- 通常単価(税別)
- 8,397円～12,110円
- 税込単価
- 9,237円～13,321円
【特長】・真空ゲージなどを差し込んで使用できるNWフランジ付ゲージポート。・N...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
アダプターシリーズ NWフランジ付きゲージポート 特長と仕様
寸法図
| Product code 型番 | φA | φB | φb | L |
|---|---|---|---|---|
| NW16/GP15 | 30 | 38 | 16 | 43 |
| NW25/GP15 | 40 | 38 | 16 | 43 |
| NW40/GP15 | 55 | 38 | 16 | 43 |
| NW50/GP15 | 75 | 38 | 16 | 43 |
| NW16/GP18 | 30 | 40 | 19 | 58 |
| NW25/GP18 | 40 | 40 | 19 | 58 |
| NW40/GP18 | 55 | 40 | 19 | 58 |
| NW50/GP18 | 75 | 40 | 19 | 58 |
材質：SUS304。
詳細情報
基本情報
【特長】
・真空ゲージなどを差し込んで使用できるNWフランジ付ゲージポート。
・NW＝取付が容易なワンタッチ取付タイプ。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約150～220度。
【用途】
・真空ゲージの取付時に最適。

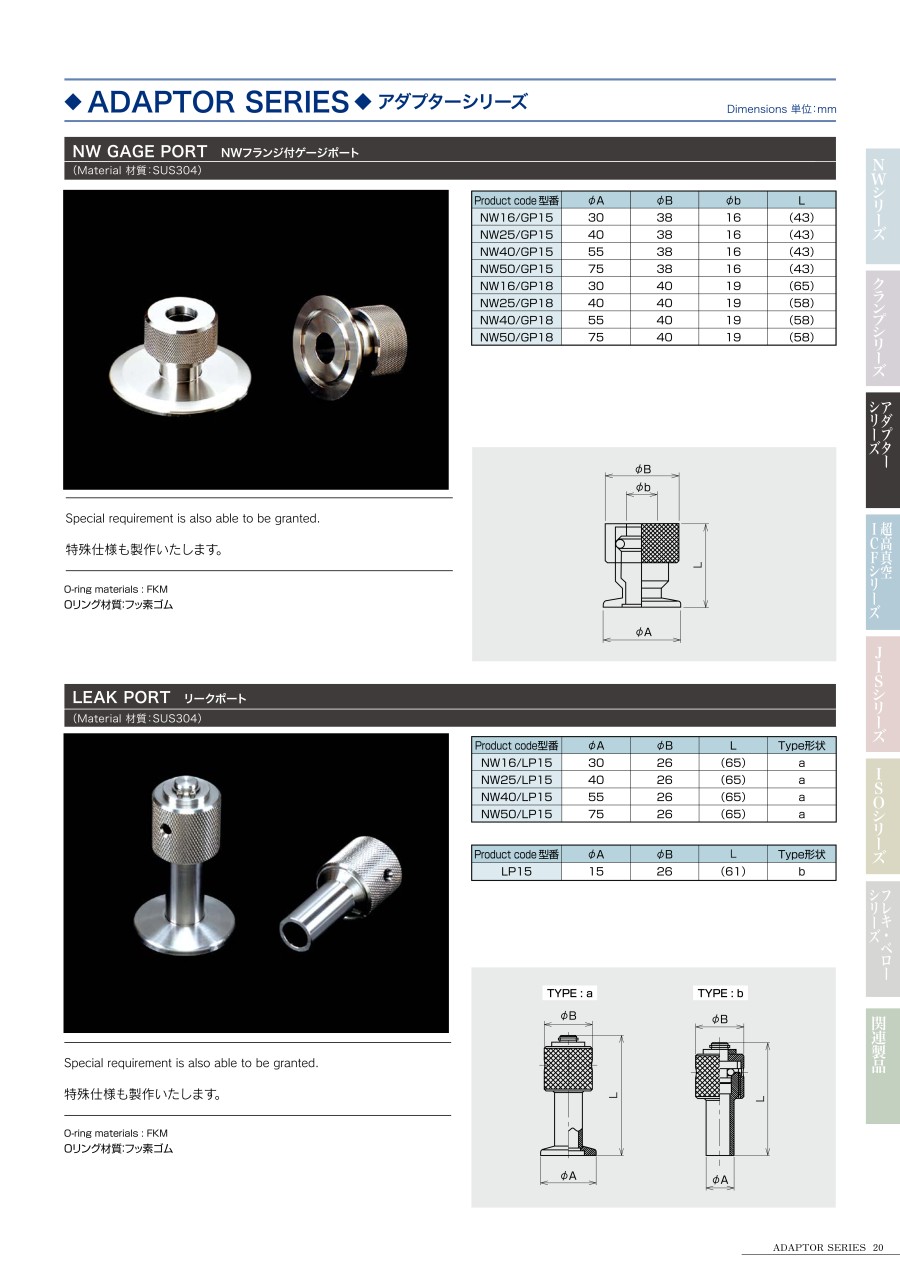

カタログ
商品担当おすすめ
アダプターシリーズ NWフランジ付ゲージポートのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qゲージポート内のOリングのみ交換したいのですが可能でしょうか。
A
可能です。
GP15の該当型式：V-15-O-V
GP18の該当型式：V-16-O-V
GP15の該当型式：V-15-O-V
GP18の該当型式：V-16-O-V
