メカニカル部品技術窓口
アダプターシリーズ NWレジューサー
- 通常単価(税別)
- 3,386円～9,875円
- 税込単価
- 3,725円～10,863円
NWフランジサイズ変換継手。【特長】・両端にサイズ違いのNWフランジがついてい...
詳細情報を確認する
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
- 材質:SUS304 or 316L。
規格表
| Product code 型番 | φA | φB | φC | φD |
|---|---|---|---|---|
| NW16/10-R | 30 | 30 | 14 | 10 |
| NW25/10-R | 40 | 30 | 14 | 10 |
| NW25/16-R | 40 | 30 | 20 | 16 |
| NW40/16-R | 55 | 30 | 20 | 16 |
| NW40/25-R | 55 | 40 | 28 | 24 |
| NW50/25-R | 75 | 40 | 28 | 24 |
| NW50/40-R | 75 | 55 | 44 | 39 |
| NW63/50-R | 87 | 75 | 60.5 | 54.9 |
| NW80/50-R | 114 | 75 | 60.5 | 54.9 |
| NWl00/50-R | 134 | 75 | 60.5 | 54.9 |
詳細情報
基本情報
NWフランジサイズ変換継手。
【特長】
・両端にサイズ違いのNWフランジがついているアダプター。
・長さはクランプをしても干渉しないL=40。
・NW＝取付が容易なワンタッチ取付タイプ。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約150～220度。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

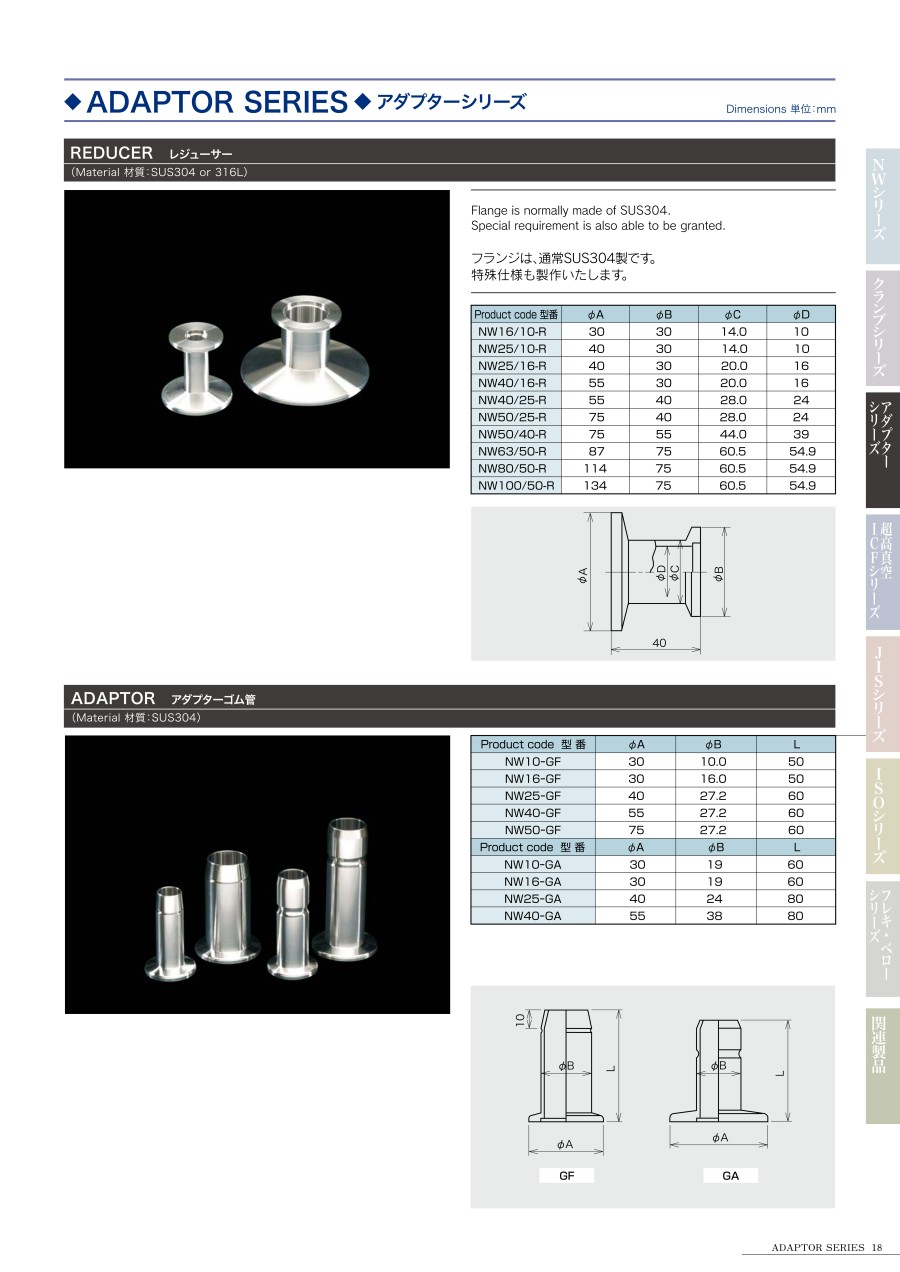

カタログ
商品担当おすすめ
アダプターシリーズ NWレジューサーのレビュー
真空配管のサイズ変換用
5
5.02019/11/08
真空配管を組む際にサイズの異なる部品同士を取り付ける場合に使用している。即日納品のため非常に有難い。
0人が参考にしています。
異形フランジの交換用
5
5.02019/01/15
在庫があり翌日には届きました。
故障で大変急いでいましたので、助かりました。
品質も文句なしです。
0人が参考にしています。
異径フランジの接続
5
5.02018/11/02
安価でも高品位でよかったです。ほかにもいろいろなメーカーが作っていますが、これで十分でした。
0人が参考にしています。
よくあるご質問（FAQ）
Q真空度はどの程度まで対応可能でしょうか
A
大気圧～10-7Pa対応です。
