クランプシリーズ NWチェーンクランプ(10~63)

未確定:候補が5型番あります。
数量:

商品情報

外形図

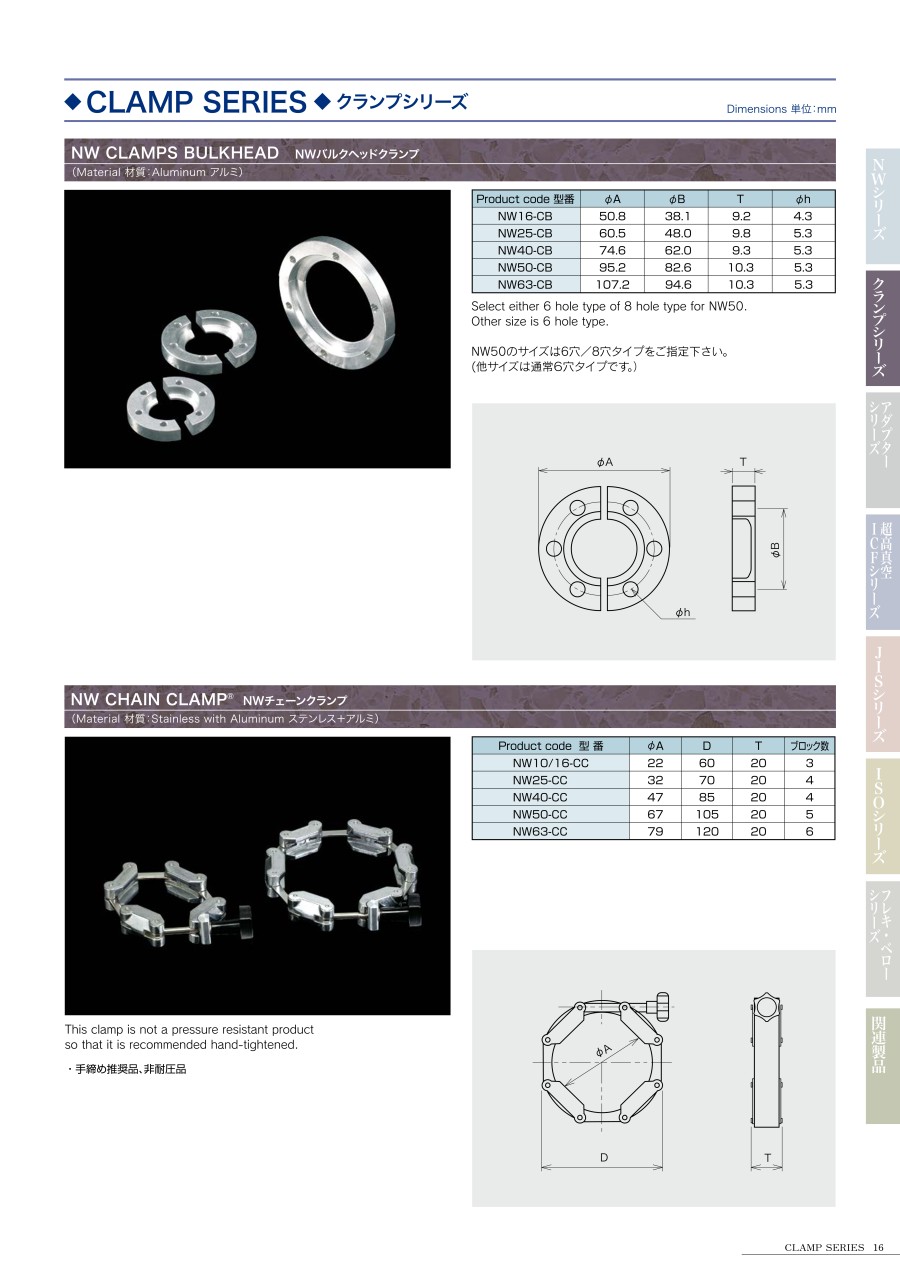

クランプシリーズ NWチェーンクランプ(10~63) 外形図

製品仕様

  • 材質:ステンレス+アルミ。

規格表

Product code 型番φADT
NW10/16-CC226020
NW25-CC327020
NW40-CC478520
NW50-CC6710520
NW63-CC7912020

型番リスト

表示件数

フランジサイズ(呼び)

RoHS?最小発注数量
NW(KF)10~16(可変)
10
1個
NW(KF)25
10
1個
NW(KF)40
10
1個
NW(KF)50
10
1個
NW(KF)63
10
1個
通常単価(税別) (税込単価)
通常出荷日
2,695
( 2,965 )
10日目
2,942
( 3,236 )
在庫品1日目当日出荷可能
3,302
( 3,632 )
在庫品1日目当日出荷可能
5,876
( 6,464 )
在庫品1日目当日出荷可能
6,110
( 6,721 )
在庫品1日目当日出荷可能

詳細情報

基本情報

NW用手締めが可能なチェーンクランプ(ノブ:樹脂取手)。
【特長】
・取付が手締めの為、容易。
・NW=取付が容易なワンタッチ取付タイプ。
・真空度:大気圧~10の-7乗Pa。
・耐熱:ゴムシールとなる為、約150~220度まで使用可能。
【用途】
・狭い箇所をクランプするのに便利なフレキシブルなクランプ。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

クランプシリーズ NWチェーンクランプ(10~63)のレビュー
4平均満足度:4.02件のレビュー
真空装置の部品として使用しています
4
満足度:4.0
当社で設計を含めて製作している真空装置の、真空配管のフランジ同士を接続するために使用しています。大きなフランジサイズの商...もっと読む
0人が参考にしています。
外販設備製作時に付帯部品として使用
4
満足度:4.0
導入草創期に各種の要素(使用環境、形状、サイズ、素材etc.)を鑑み選定しました。型番:NW63-CC含め性能、使い勝手...もっと読む
0人が参考にしています。

よくあるご質問(FAQ)

Q真空度はどの程度まで対応可能でしょうか
A
大気圧~10-7Pa対応です。
