メカニカル部品技術窓口
NW接続部品 NWティー
- 通常単価(税別)
- 8,189円～19,567円
- 税込単価
- 9,008円～21,524円
通常出荷日：在庫品1日目当日出荷可能
NWフランジ付ティー配管。【特長】・NW=取付が容易なワンタッチ取付タイプ。・真空度：大気圧～10の-...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

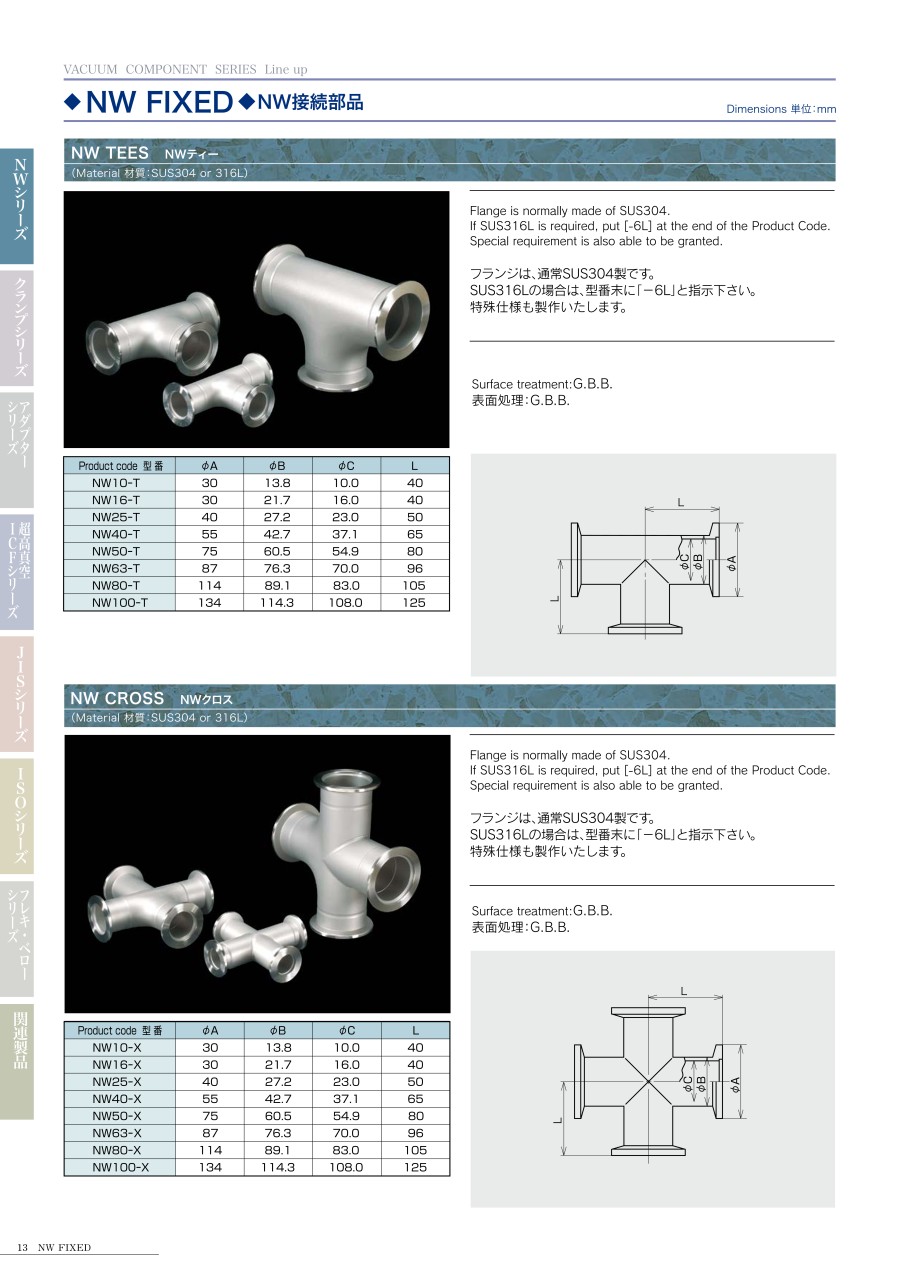

外形図
製品仕様
- 材質：SUS304 or 316L。
- 表面処理：G.B.B.。
規格表
| Product code 型番 | φA | φB | φC | L |
|---|---|---|---|---|
| NW10-T | 30 | 13.8 | 10.0 | 40 |
| NW16-T | 30 | 21.7 | 16.0 | 40 |
| NW25-T | 40 | 27.2 | 23.0 | 50 |
| NW40-T | 55 | 42.7 | 37.1 | 65 |
| NW50-T | 75 | 60.5 | 54.9 | 80 |
| NW63-T | 87 | 76.3 | 70.0 | 96 |
| NW80-T | 114 | 89.1 | 83.0 | 105 |
| NW100-T | 134 | 114.3 | 108.0 | 125 |
※ SUS316Lの場合は型番末に「-6L」が付く。
詳細情報
基本情報
NWフランジ付ティー配管。
【特長】
・NW=取付が容易なワンタッチ取付タイプ。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約150～220度。
【用途】
・フランジ口が多く、マルチな接続が可能。
・ニップルやエルボ、クロス、さらにはゲージポートやリークポートとの接合も可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
NW接続部品 NWティーのレビュー
設備部品
5
5.02022/09/21
この商品は自社内の設備の部品として使用しています。具体的には真空引き用ポンプと接続するフランジとしての使用になります。機...もっと読む
0人が参考にしています。
装置の真空配管に使用
5
5.02021/06/23
クリーンルーム内で使用する装置の真空配管に、このフランジ付きT配管(NW)を使用しました。当社では、アドバンテック製品を...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q真空度はどの程度まで対応可能でしょうか
A
大気圧～10-7Pa対応です。
