NW接続部品 NWエルボー

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が4型番あります。
数量:

商品情報

外形図

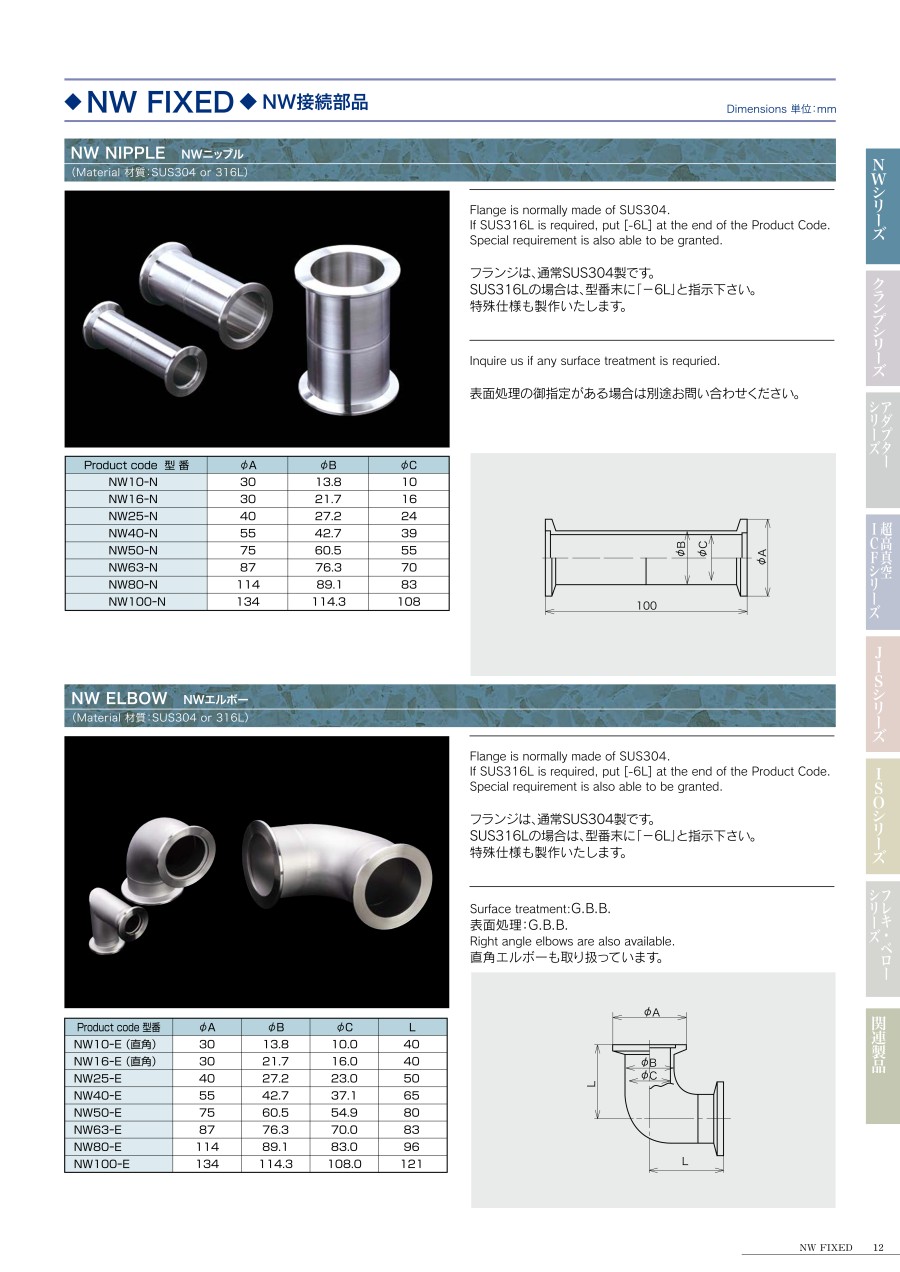

NW接続部品 NWエルボー 外形図1

NW10-E

NW接続部品 NWエルボー 外形図2

NW16-E

NW接続部品 NWエルボー 外形図3

NW25/40/50/63/80/100-E

※ 【形状】直角エルボーも取り扱っております。
SUS316Lの場合は、型番末に「-6L」と指示ください。(or316L)
表面処理 : G.B.B

規格表

Product code 型番φAφBφCL
NW10-E3013.81040
NW16-E3021.71640
NW25-E4027.22350
NW40-E5542.737.165
NW50-E7560.554.980
NW63-E8776.37083
NW80-E11489.18396
NW100-E134114.3108121

型番リスト

表示件数

フランジサイズ(呼び)1

管外径

(mm)

内径

(mm)

RoHS?最小発注数量
NW(KF)16
21.7
16
10
1個
NW(KF)25
27.2
23
10
1個
NW(KF)40
42.7
37.1
10
1個
NW(KF)50
60.5
54.9
10
1個
通常単価(税別) (税込単価)
通常出荷日
7,581
( 8,339 )
在庫品1日目当日出荷可能
6,720
( 7,392 )
在庫品1日目当日出荷可能
7,858
( 8,644 )
在庫品1日目当日出荷可能
13,698
( 15,068 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・高いシール製が要求される真空分野において実績を誇るアドバンテック(真空配管)製。
・NW10~大口径のサイズまで、多数取り揃えている。
【用途】
・排気ラインに。

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

NW接続部品 NWエルボーのレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q真空度はどの程度まで対応可能ですか?
A
大気圧~10-7Pa対応です。
