NWセンターリング
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 682円～24,021円特別価格
- 税込単価
- 750円～26,423円特別価格
NW用センターリング。【特長】・NWはもちろん、ISO規格にも対応。・アウター...
詳細情報を確認する- 規格
- NW/KF規格
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が83型番あります。
商品情報

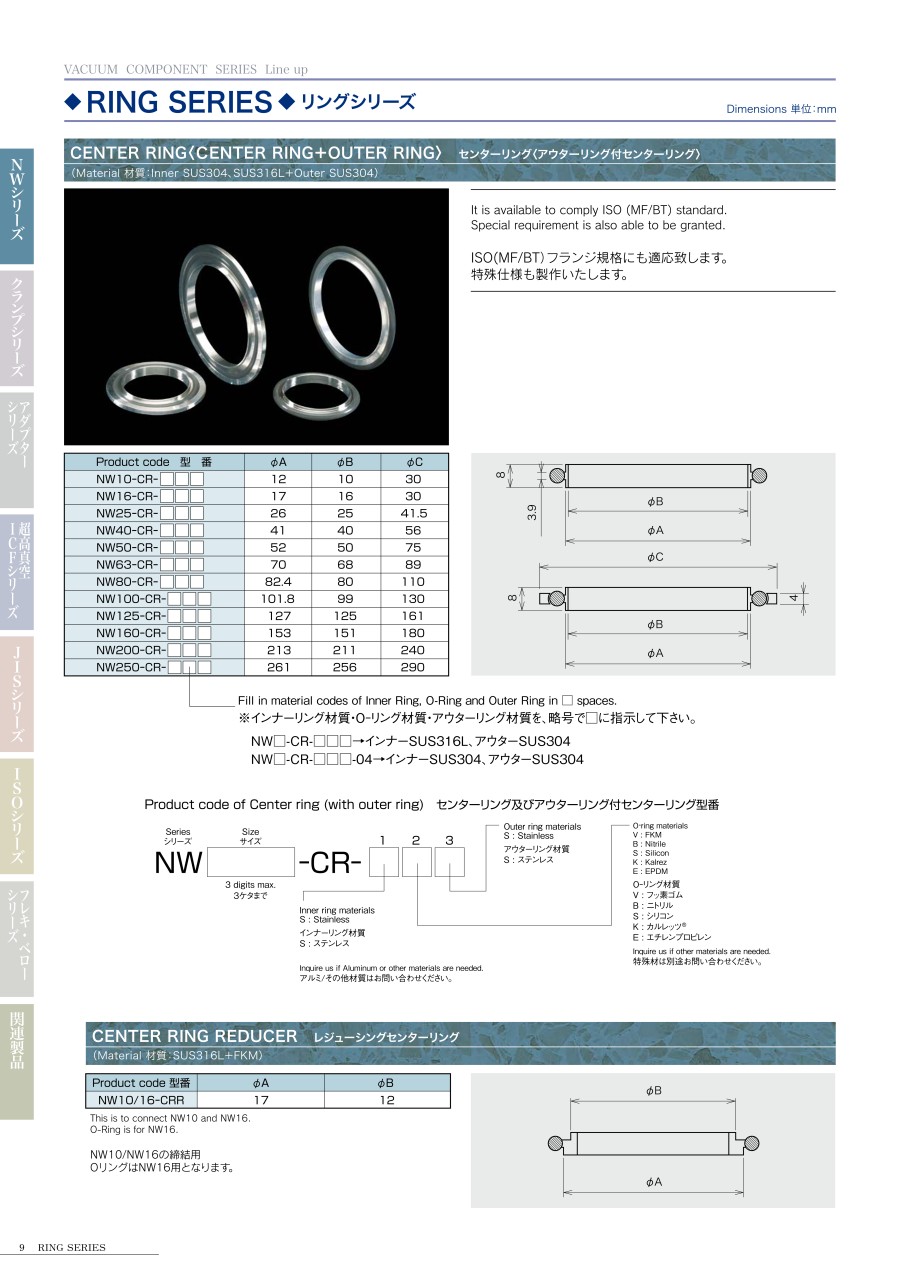

外形図
製品仕様
材質：SUS304 or 316L。
規格表
| Product code 型番 | φA | φB | φC |
|---|---|---|---|
| NW10-CR-□□□ | 12 | 10 | 30 |
| NW16-CR-□□□ | 17 | 16 | 30 |
| NW25-CR-□□□ | 26 | 25 | 41.5 |
| NW40-CR-□□□ | 41 | 40 | 56 |
| NW50-CR-□□□ | 52 | 50 | 75 |
| NW63-CR-□□□ | 70 | 68 | 89 |
| NW80-CR-□□□ | 82.4 | 80 | 110 |
| NW100-CR-□□□ | 101.8 | 99 | 130 |
| NW125-CR-□□□ | 127 | 125 | 161 |
| NW160-CR-□□□ | 153 | 151 | 180 |
| NW200-CR-□□□ | 213 | 211 | 240 |
| NW250-CR-□□□ | 261 | 256 | 290 |
※ インナーリング材質・O-リング材質・アウターリング材質を略号で□に指示。
選定サポート情報
注文例
センターリング及びアウターリング付センターリング型対応図
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,038円 ( 1,142円 ) | 在庫品1日目当日出荷可能 |
1,048円 ( 1,153円 ) | 在庫品1日目当日出荷可能 |
1,694円 ( 1,863円 ) | 在庫品1日目当日出荷可能 |
1,287円 ( 1,416円 ) | 在庫品1日目当日出荷可能 |
1,317円 ( 1,449円 ) | 在庫品1日目当日出荷可能 |
2,003円 ( 2,203円 ) | 在庫品1日目当日出荷可能 |
1,318円 ( 1,450円 ) | 在庫品1日目当日出荷可能 |
1,506円 ( 1,657円 ) | 在庫品1日目当日出荷可能 |
682円 ( 750円 ) | 在庫品1日目当日出荷可能 |
1,304円 ( 1,434円 ) | 在庫品1日目当日出荷可能 |
1,961円 ( 2,157円 ) | 在庫品1日目当日出荷可能 |
1,894円 ( 2,083円 ) | 在庫品1日目当日出荷可能 |
1,574円 ( 1,731円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
2,342円 ( 2,576円 ) | 在庫品1日目当日出荷可能 |
1,435円 ( 1,579円 ) | 在庫品1日目当日出荷可能 |
2,254円 ( 2,479円 ) | 在庫品1日目当日出荷可能 |
12,443円 ( 13,687円 ) | 8日目 |
13,593円 ( 14,952円 ) | 8日目 |
14,250円 ( 15,675円 ) | 8日目 |
14,264円 ( 15,690円 ) | 8日目 |
1,434円 ( 1,577円 ) | 在庫品1日目当日出荷可能 |
1,624円 ( 1,786円 ) | 在庫品1日目当日出荷可能 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
1,710円 ( 1,881円 ) | 在庫品1日目当日出荷可能 |
2,500円 ( 2,750円 ) | 在庫品1日目当日出荷可能 |
1,004円 ( 1,104円 ) | 在庫品1日目当日出荷可能 |
1,684円 ( 1,852円 ) | 在庫品1日目当日出荷可能 |
1,704円 ( 1,874円 ) | 在庫品1日目当日出荷可能 |
17,099円 ( 18,809円 ) | 8日目 |
17,128円 ( 18,841円 ) | 89日目 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
988円 ( 1,087円 ) | 在庫品1日目当日出荷可能 |
1,026円 ( 1,129円 ) | 在庫品1日目当日出荷可能 |
2,657円 ( 2,923円 ) | 在庫品1日目当日出荷可能 |
2,572円 ( 2,829円 ) | 在庫品1日目当日出荷可能 |
1,794円 ( 1,973円 ) | 在庫品1日目当日出荷可能 |
1,794円 ( 1,973円 ) | 在庫品1日目当日出荷可能 |
18,795円 ( 20,675円 ) | 8日目 |
21,375円 ( 23,513円 ) | 8日目 |
20,397円18,765円 ( 20,642円 ) | 8日目 |
1,114円 ( 1,225円 ) | 在庫品1日目当日出荷可能 |
1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
2,701円 ( 2,971円 ) | 在庫品1日目当日出荷可能 |
2,581円 ( 2,839円 ) | 8日目 |
2,626円 ( 2,889円 ) | 8日目 |
4,071円 ( 4,478円 ) | 8日目 |
4,142円 ( 4,556円 ) | 8日目 |
2,581円 ( 2,839円 ) | 8日目 |
2,626円 ( 2,889円 ) | 8日目 |
4,071円 ( 4,478円 ) | 8日目 |
4,142円 ( 4,556円 ) | 8日目 |
2,394円 ( 2,633円 ) | 在庫品1日目当日出荷可能 |
5,410円 ( 5,951円 ) | 在庫品1日目当日出荷可能 |
6,147円 ( 6,762円 ) | 9日目 |
3,074円 ( 3,381円 ) | 8日目 |
3,071円 ( 3,378円 ) | 8日目 |
6,260円 ( 6,886円 ) | 8日目 |
詳細情報
基本情報
NW用センターリング。
【特長】
・NWはもちろん、ISO規格にも対応。
・アウターリングの有無を選択可能。また、Oリングの材質も各種より選択可能。
・真空度:大気圧～10-7Pa。
・耐熱:ゴムシールとなる為、約150～220度。
・材質:「-6L」はインナーリングがSUS316L。
・カルレッツに代表される高耐熱性、高耐腐食性のOリングも取り揃えている。
【用途】
・NWフランジのシール材として使用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
NWセンターリングのレビュー
真空配管
5
5.02022/01/21
真空配管の接続に使っています。１年近く真空度も問題なく使えています。
1人が参考にしています。
実験・試験装置用として
5
5.02021/08/18
当社内で非定常的実施する実験・試験装置用として購入使用しています。定常的な実験・試験とは別に配管系を変更しての実験・試験...もっと読む
1人が参考にしています。
真空配管の接続
5
5.02019/09/27
安価で、NWで接続する程度の真空度の配管でしたら、機能上の問題もありませんでした。
1人が参考にしています。
機械組み立て
5
5.02019/07/26
真空機器に使用しました。
納期がかからず、特価だったのでとても満足です。
また購入希望です。
1人が参考にしています。
耐薬品用配管
5
5.02022/06/10
カルレッツ製のものが手に入るので助かります。納期も短く次回も購入したいと思います。
0人が参考にしています。
よくあるご質問（FAQ）
QOリングが消耗してしまいました。Oリング単体で購入することは可能でしょうか。
A
可能です。別シリーズの「真空用Oリング」にてご確認下さい。
