アドバンテック（真空配管）

NWフランジシリーズ特殊NWフランジ

Name: NWフランジシリーズ 特殊NWフランジ
Brand: アドバンテック（真空配管）
SKU: 221000561681
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 1,794円～2,782円

税込単価: 1,973円～3,060円

通常出荷日：在庫品1日目当日出荷可能

NWフランジ特殊タイプ（取付が容易なワンタッチ取付タイプのフランジ）。【特長】・通常材質はSUS304...

詳細を確認

44.0

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

アドバンテック（真空配管）

NWフランジシリーズ NWショートフランジ

通常価格(税別)： 1,080円 (税込価格：1,188円)

通常出荷日：在庫品1日目

よく一緒に見られています

アドバンテック（真空配管）

NWフランジシリーズ NWブランクフランジ

通常価格(税別)： 1,087円 (税込価格：1,196円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

NWフランジシリーズ特殊NWフランジ仕様

TYPE：a寸法図

TYPE：b寸法図

Product code 型番	Type	φA	φB	φC	φD	L
NW25/25A-20L	b	40	26.2	28.4	34.0	20
NW25/25A-30L	b	40	26.2	28.4	34.0	30
NW40/40A-20L	b	55	41.2	43.0	48.6	20
NW40/40A-30L	b	55	41.2	43.0	48.6	30
NW40/20A-20L	a	55	41.2	23.0	27.2	20
NW50/32A-20L	a	75	52.2	37.1	42.7	20

材質：SUS304 or 316L。SUS316Lの場合は、型番末が（6L）。

型番リスト

表示件数

型番

フランジサイズ（呼び）

管外径

(mm)

材質詳細

内径

(mm)

Type

長さ L

(mm)

RoHS?

最小発注数量

NW（KF）25	34	SUS304	28.4	b	20	10	1個
NW（KF）25	34	SUS304	28.4	b	30	10	1個
NW（KF）40	27.2	SUS304	23.0	a	20	10	1個
NW（KF）40	48.6	SUS304	43.0	b	20	10	1個
NW（KF）40	48.6	SUS304	43.0	b	30	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,794円 ( 1,973円 )	在庫品1日目当日出荷可能
2,004円 ( 2,204円 )	在庫品1日目当日出荷可能
2,651円 ( 2,916円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,782円 ( 3,060円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

NWフランジ特殊タイプ（取付が容易なワンタッチ取付タイプのフランジ）。
【特長】
・通常材質はSUS304。
・NW=取付が容易なワンタッチ取付タイプ。
・真空度：大気圧～10の-7乗Pa。
・耐熱：ゴムシールとなる為、約150～220度。
【用途】
・通常規格サイズ以外のパイプを取り付けしたい際に使用。
・すべて突合せ溶接タイプ。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

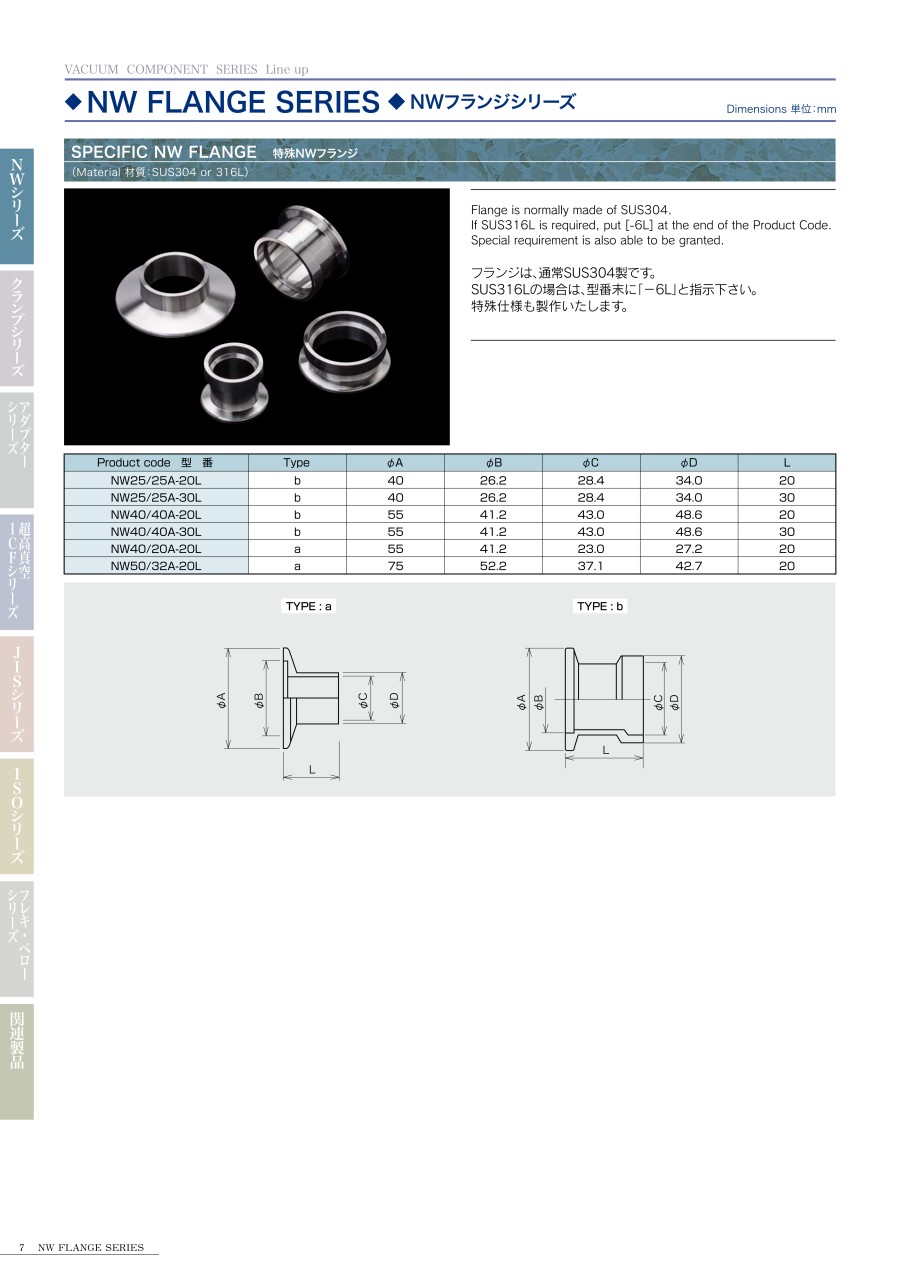

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アドバンテック（真空配管）
NWセンターリング
NWフランジ用センターリング。
アドバンテック（真空配管）
クランプシリーズ NWクランプ
NWフランジ用クランプ。
アドバンテック（真空配管）
アダプターシリーズ NWレジューサー
サイズ違いのフランジ同士を接続可能なアイテム。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NWフランジシリーズ特殊NWフランジのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

真空配管でつかいました

満足度：4.02022/02/28

特殊な形状の商品をさがしていて合致するものがみつかりましたどんぴしゃでした

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q真空度はどの程度まで対応可能でしょうか

大気圧～10-7Pa対応です。
