フレキシブルホース MTT（MP処理ミニフレキ）
- 通常単価(税別)
- 33,478円～61,310円
- 税込単価
- 36,826円～67,441円
両端パイプエンドが溶接された、小径フレキシブルチューブ。【特長】・パイプエンド...
詳細情報を確認する商品情報
チューブエンド部にダブルメルト材（真空二重溶解材）を使用した小型真空用フレキシブルチューブ
パイプエンド側に継手を読接することが可能なチューブ

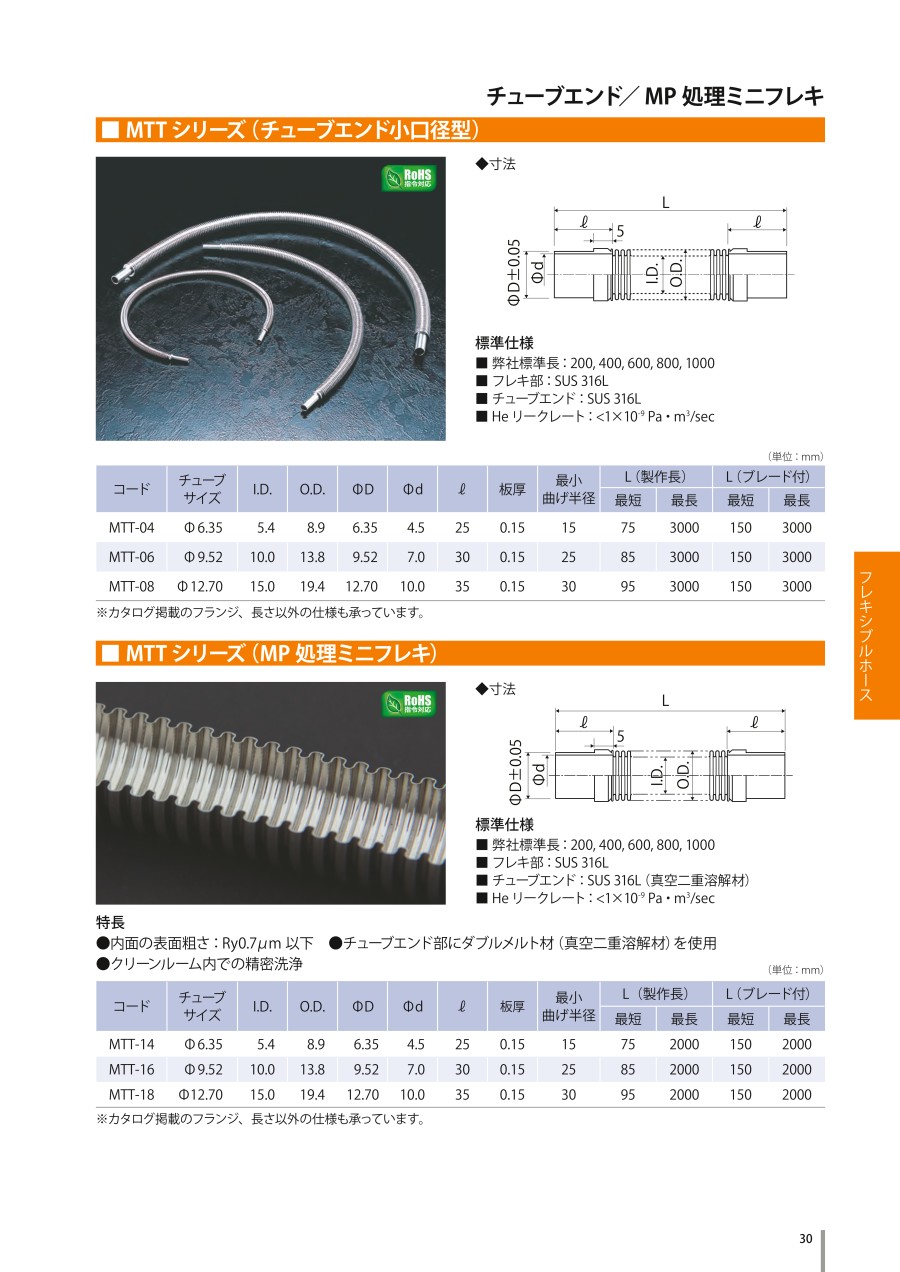

フレキシブルホース MTT（MP処理ミニフレキ）の外形図と寸法について
フレキシブルホース MTT（MP処理ミニフレキ）の寸法図
製品仕様
| コード | サイズ | I.D. | O.D. | D | d | L1 | t | 最小 曲げ半径 | L(製作長) | L(ブレード付) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最短 | 最長 | 最短 | 最長 | |||||||||
| MTT-14 | φ6.35 | 5.4 | 8.90 | 6.35 | 4.5 | 25 | 0.15 | 15 | 75 | 2,000 | 150 | 2,000 |
| MTT-16 | φ9.52 | 10.0 | 13.8 | 9.52 | 7.0 | 30 | 0.15 | 25 | 85 | 2,000 | 150 | 2,000 |
| MTT-18 | φ12.7 | 15.0 | 19.4 | 12.7 | 10 | 35 | 0.15 | 30 | 95 | 2,000 | 150 | 2,000 |
長さ: 200・400・600・800・1,000mm
内面の表面粗さ: 0.7μm
材質/ホース部: SUS316L、チューブエンド部:SUS316L（ダブルメルト材使用）
ヘリウムリークレート: 1×10-9Pa・m3/sec
この商品の使用上の注意
曲げてご使用になる場合は、ホース外径（O.D.）以上の直線長が必要です。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,478円 ( 36,826円 ) | 30日目 |
39,423円 ( 43,365円 ) | 30日目 |
44,324円 ( 48,756円 ) | 30日目 |
50,132円 ( 55,145円 ) | 30日目 |
55,941円 ( 61,535円 ) | 30日目 |
33,478円 ( 36,826円 ) | 30日目 |
39,635円 ( 43,599円 ) | 30日目 |
44,532円 ( 48,985円 ) | 30日目 |
50,340円 ( 55,374円 ) | 30日目 |
56,366円 ( 62,003円 ) | 30日目 |
36,557円 ( 40,213円 ) | 30日目 |
42,939円 ( 47,233円 ) | 30日目 |
48,404円 ( 53,244円 ) | 30日目 |
54,857円 ( 60,343円 ) | 30日目 |
61,310円 ( 67,441円 ) | 30日目 |
詳細情報
基本情報
両端パイプエンドが溶接された、小径フレキシブルチューブ。
【特長】
・パイプエンド側に様々な継手を溶接する事が可能。
・真空用途に適したメタルホースを使用し、ピッチ・山の高さが均一に成形。
・永久ひずみが少なく、振動吸収性が優れており、真空到達時間がパイプと同等。
・パイプ外径は直径6.35mm、9.52mm、12.7mmがあり、豊富なバリエーション。
・内面の表面粗さ：Ry0.7μm 以下。
・チューブエンド部にダブルメルト材（真空二重溶解材）を使用。
・クリーンルーム内での精密洗浄。
【用途】
・チャンバー間や装置間の配管取り回し、および温調機構の冷媒輸送などに最適。
